Historie der Nebenmelderzentralen
UNZ 1005/1010
-Einsatz ab ca. 1977-
Fotos von H.-P. Preller, Koblenz

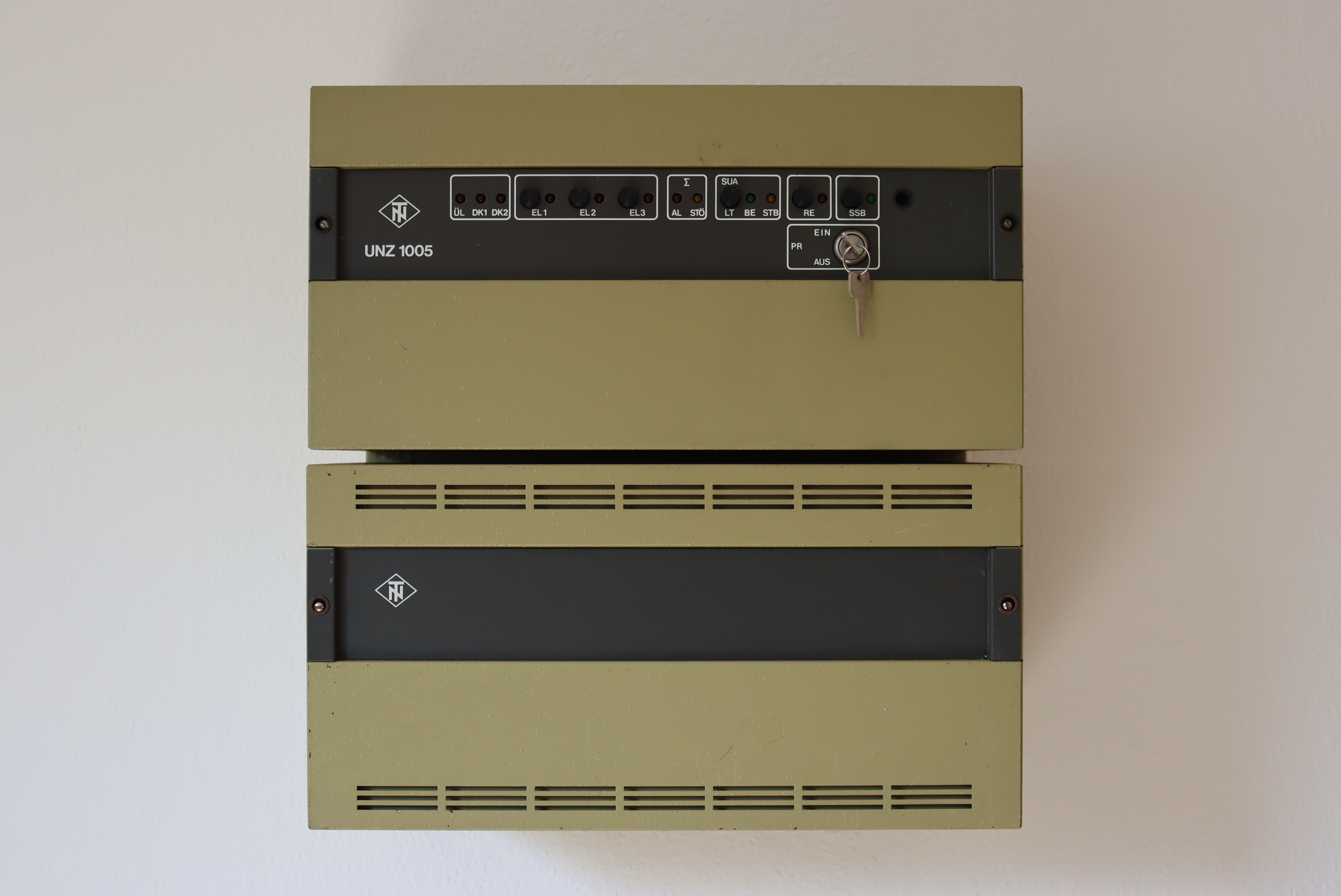

UNZ 1005 mit Energieversorgung

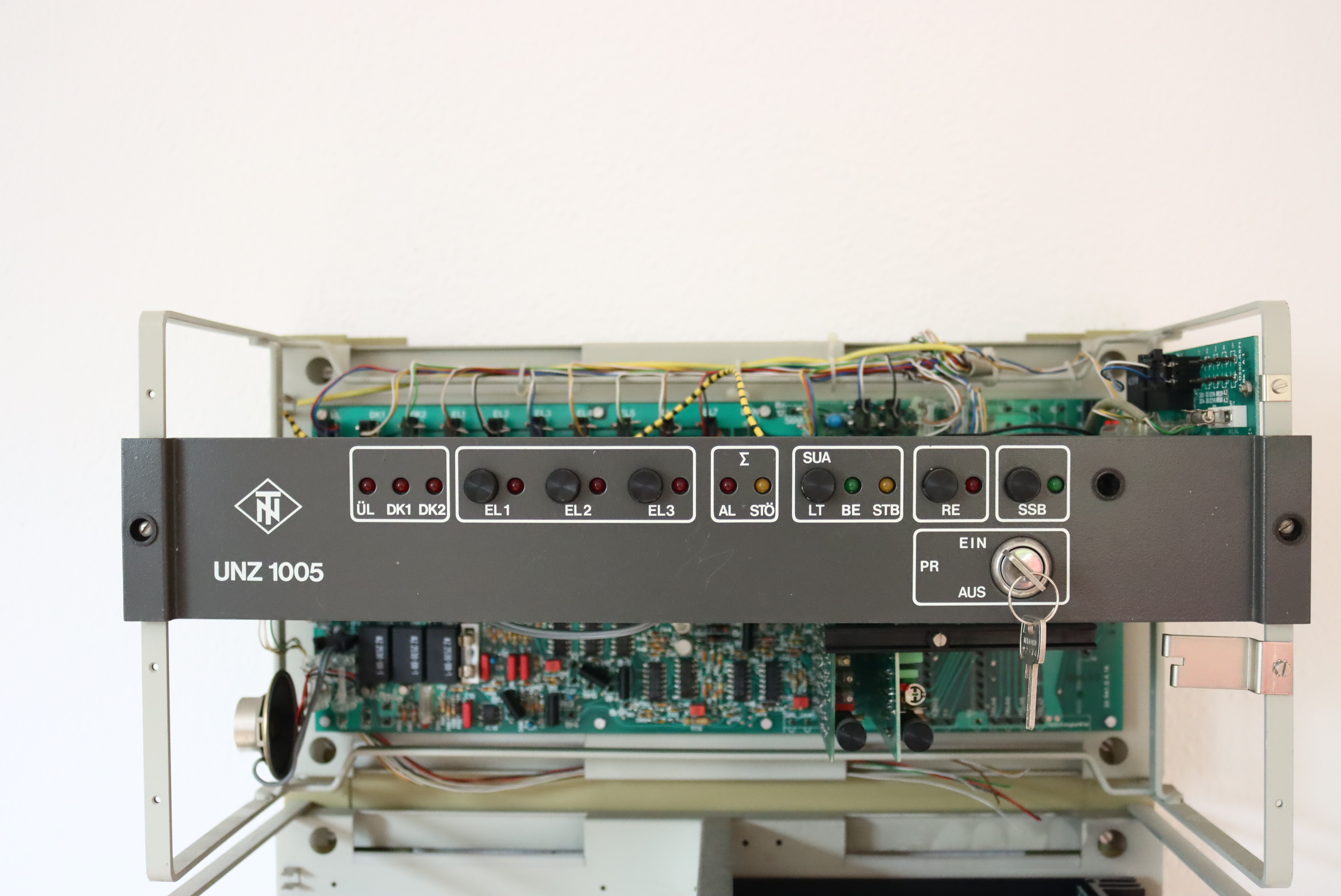

UNZ 1005 offen mit Frontplatte

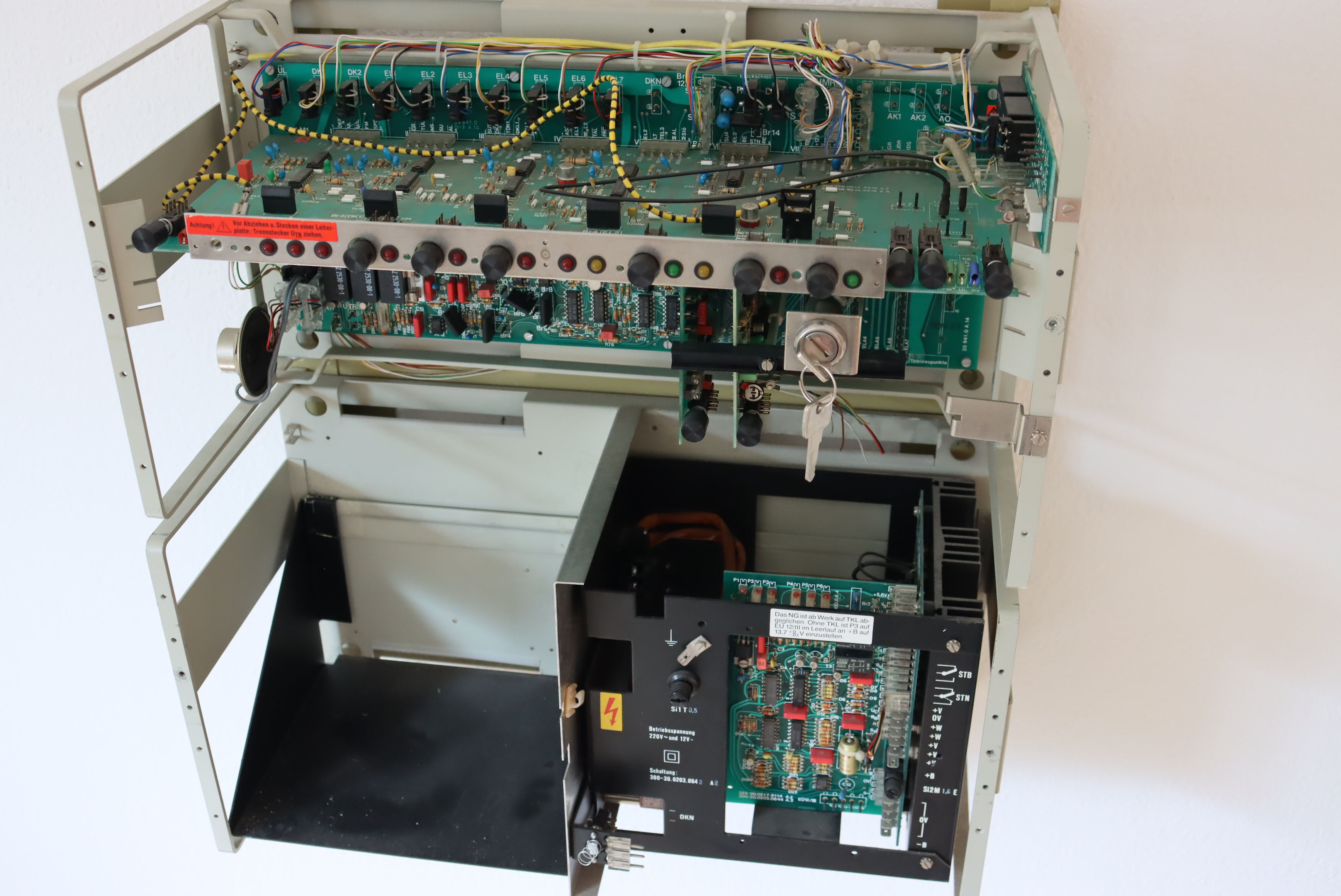

UNZ 1005 mit Netzteil und Batteriefach

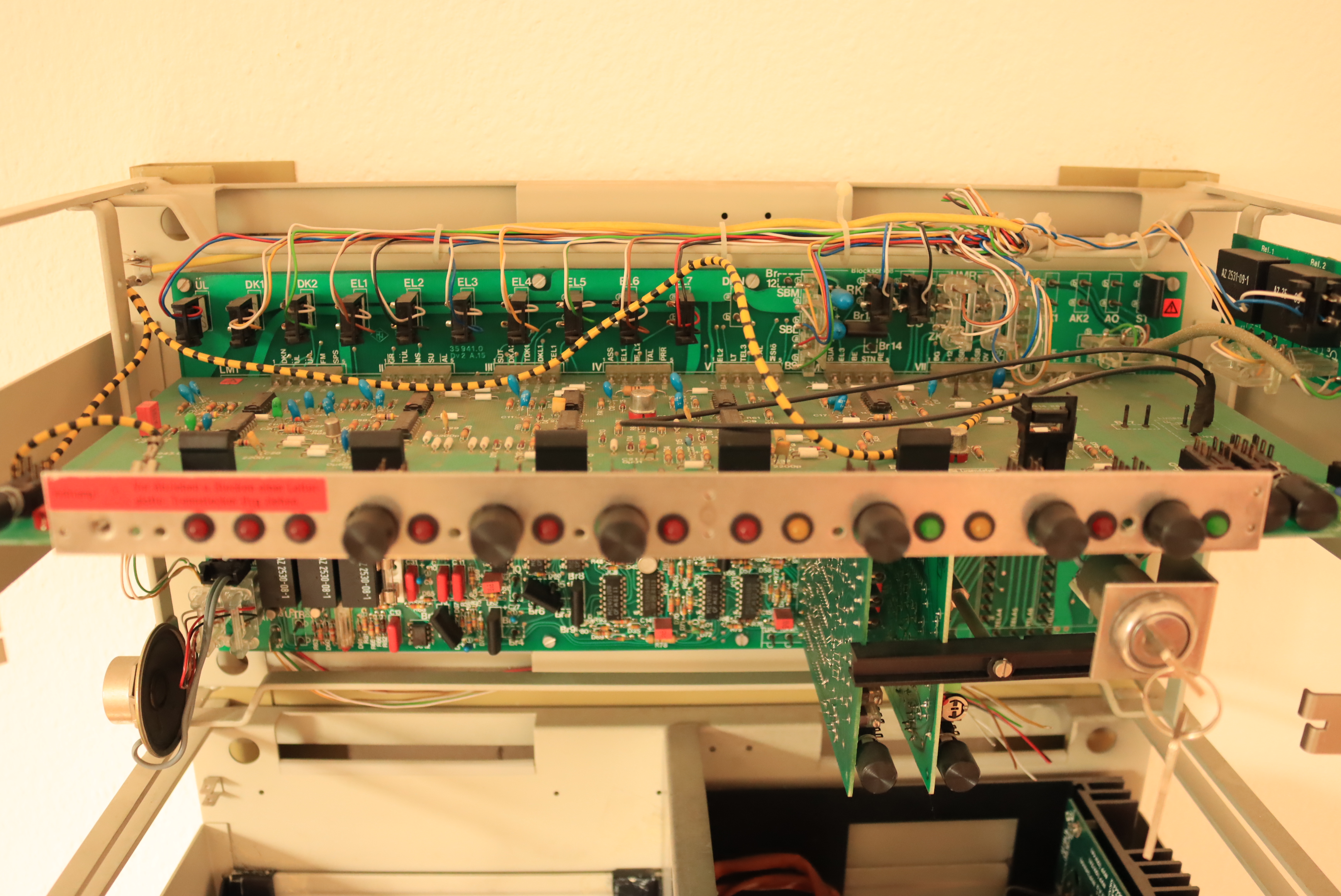

Sicht auf die Baugruppen Linienmodul 1 (LM1) und Modulverbindungsplatte (MVP)

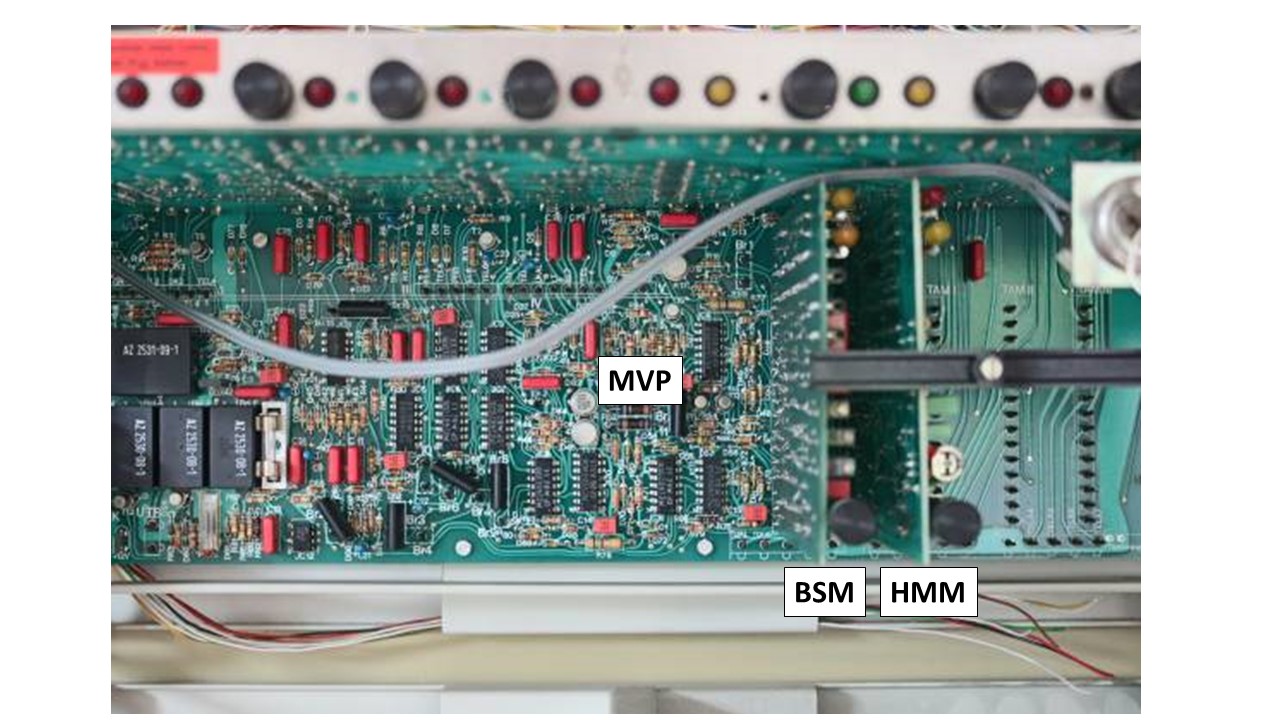

Hintere senkrechte LP ist die Modulverbinderplatte, rechts daraufgesteckt ist das Blockschloss-Modul BSM, rechts daneben das Hauptmelder-Modul HMM

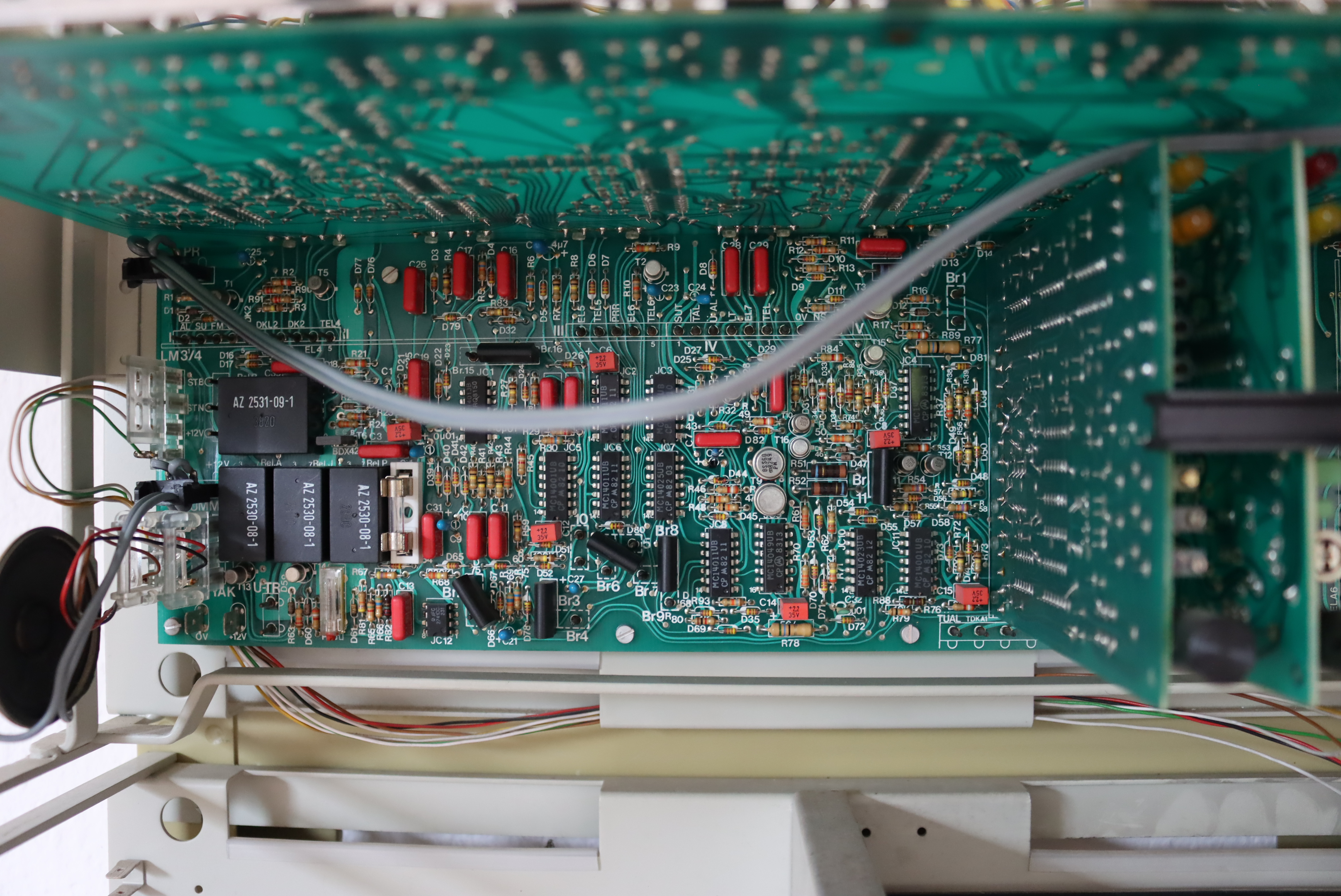

Modulverbinderplatte (hinten senkrecht)

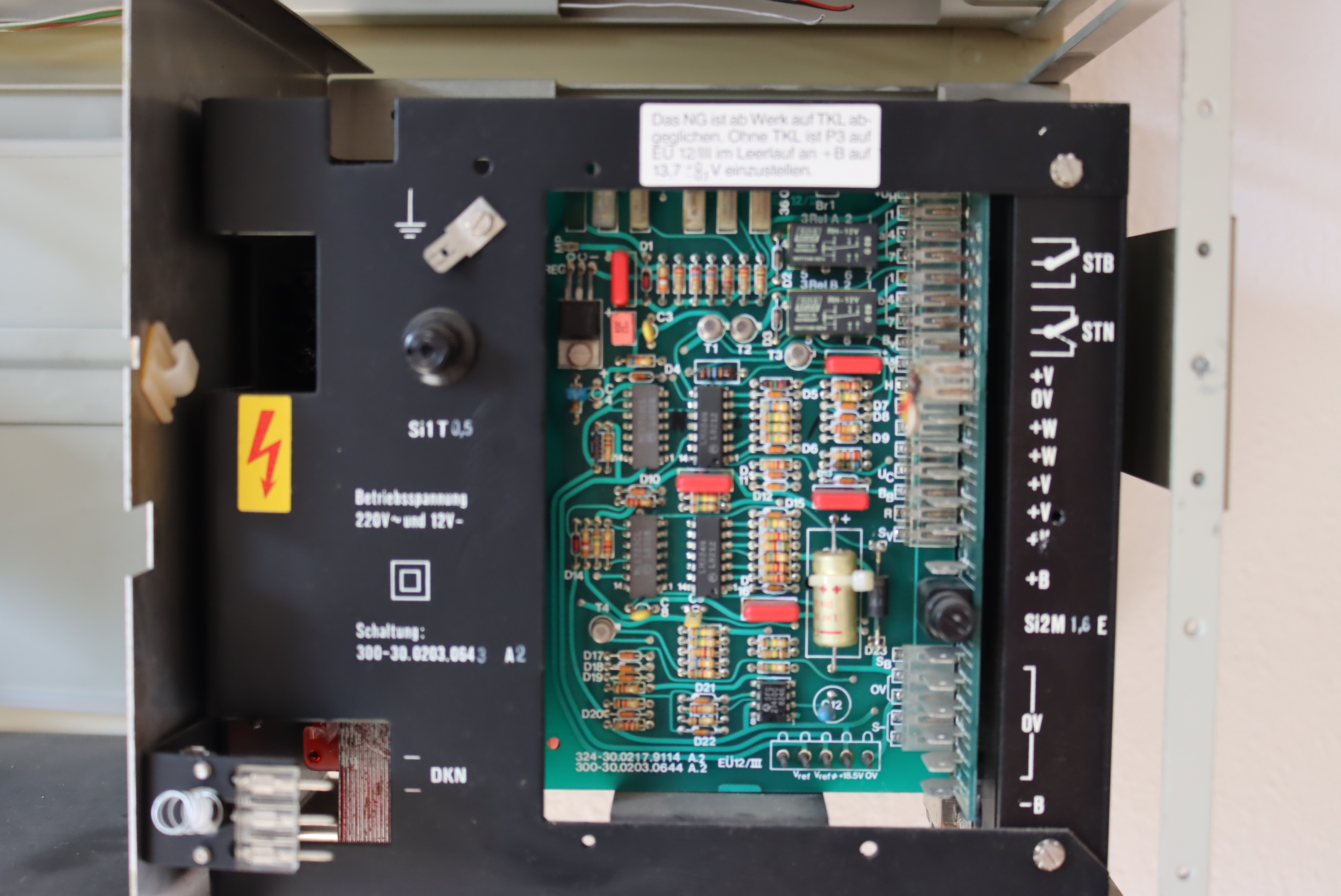

UNZ 1005 / 1010: Netzteil 12V / 4A
Bedienungsanleitung:
Link zu: bed_1005.pdf
Technischer Unterlagensatz UNZ 1005:
Link zu: technik_unz_1005.pdf
Hinweis: mit der Erweiterungsplatine LM3 und einer neuen Frontplatte konnte die UNZ 1005 auf eine UNZ 1010 hochgerüstet werden
Bedientablo für UNZ 1005/1010
Abgesetztes Bedientablo ABT 10

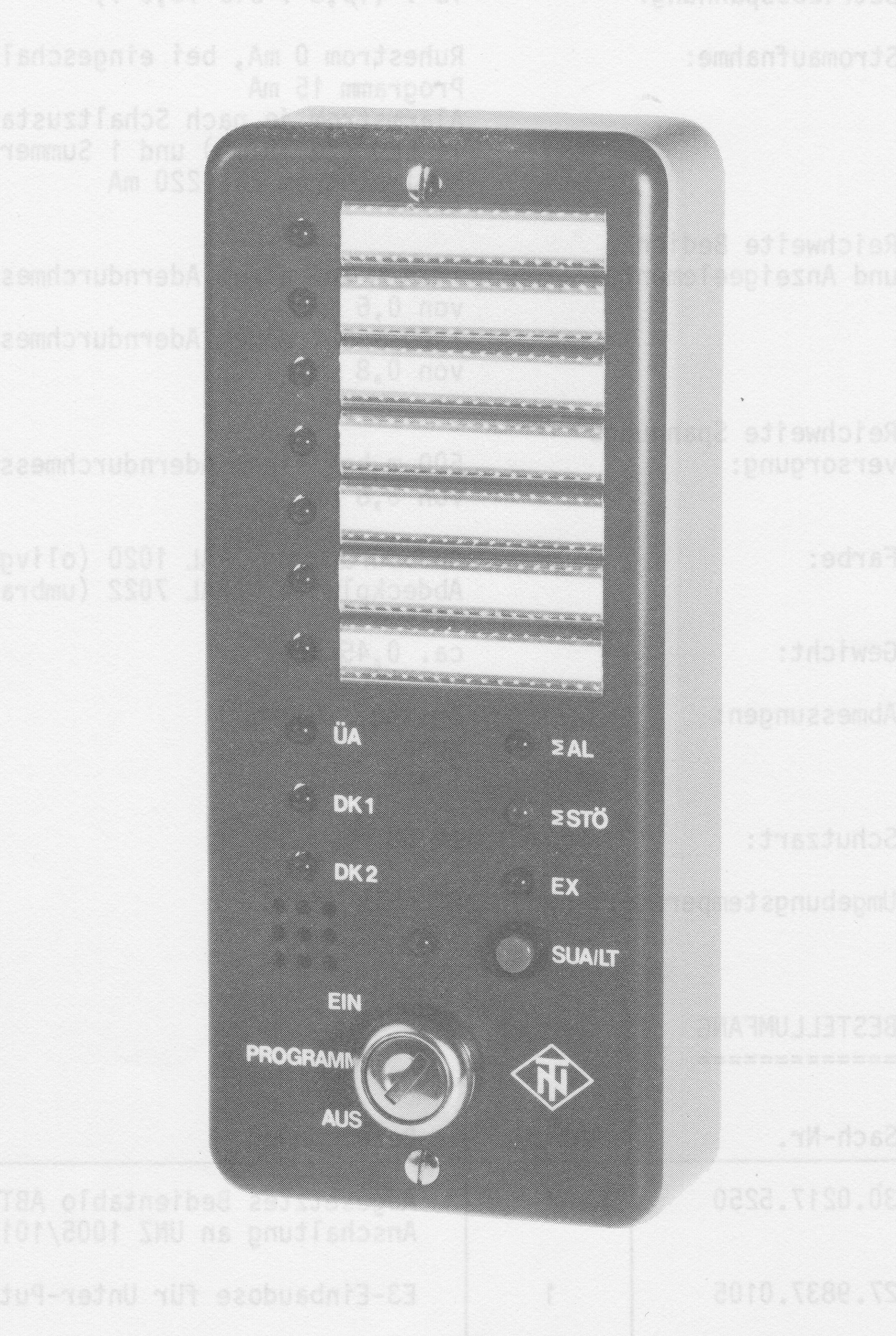

Bild ABT 10
Produktinformation 31.12 Abgesetztes Bedientablo ABT 10
(Febr. 83):
Link zu: pi_abt_10.pdf
UNZ 1010

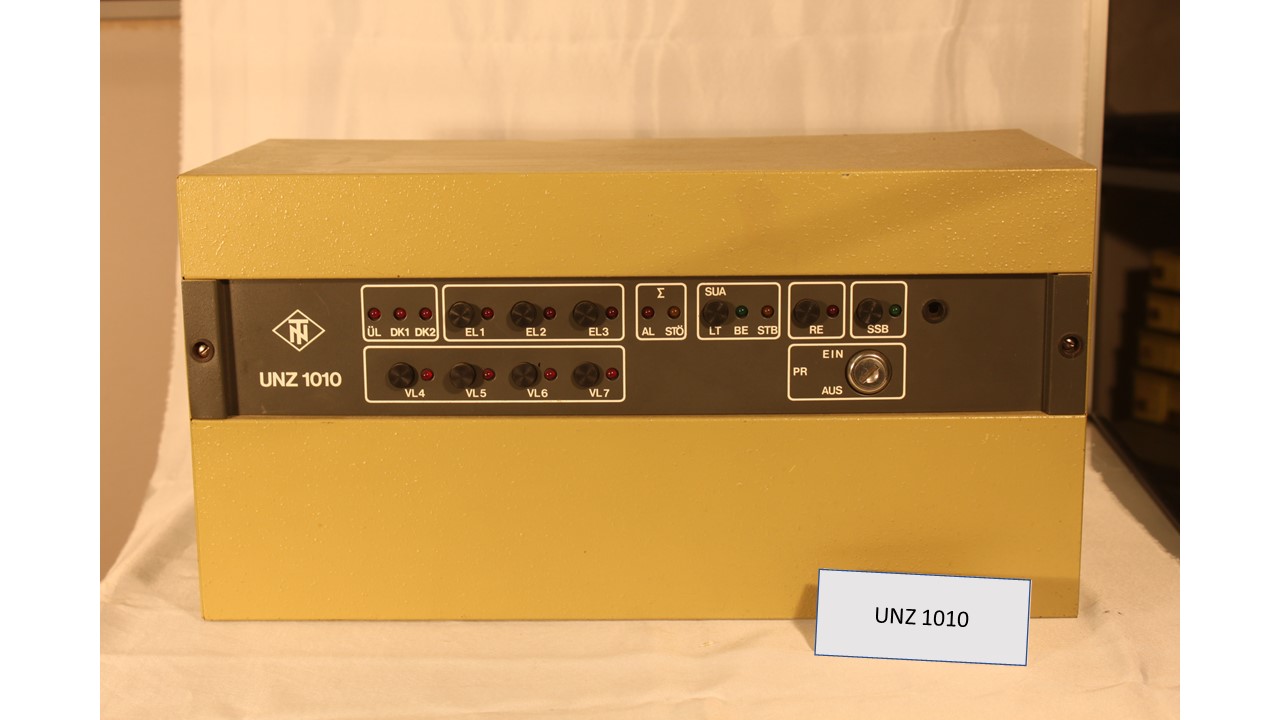

Ansicht UNZ 1010

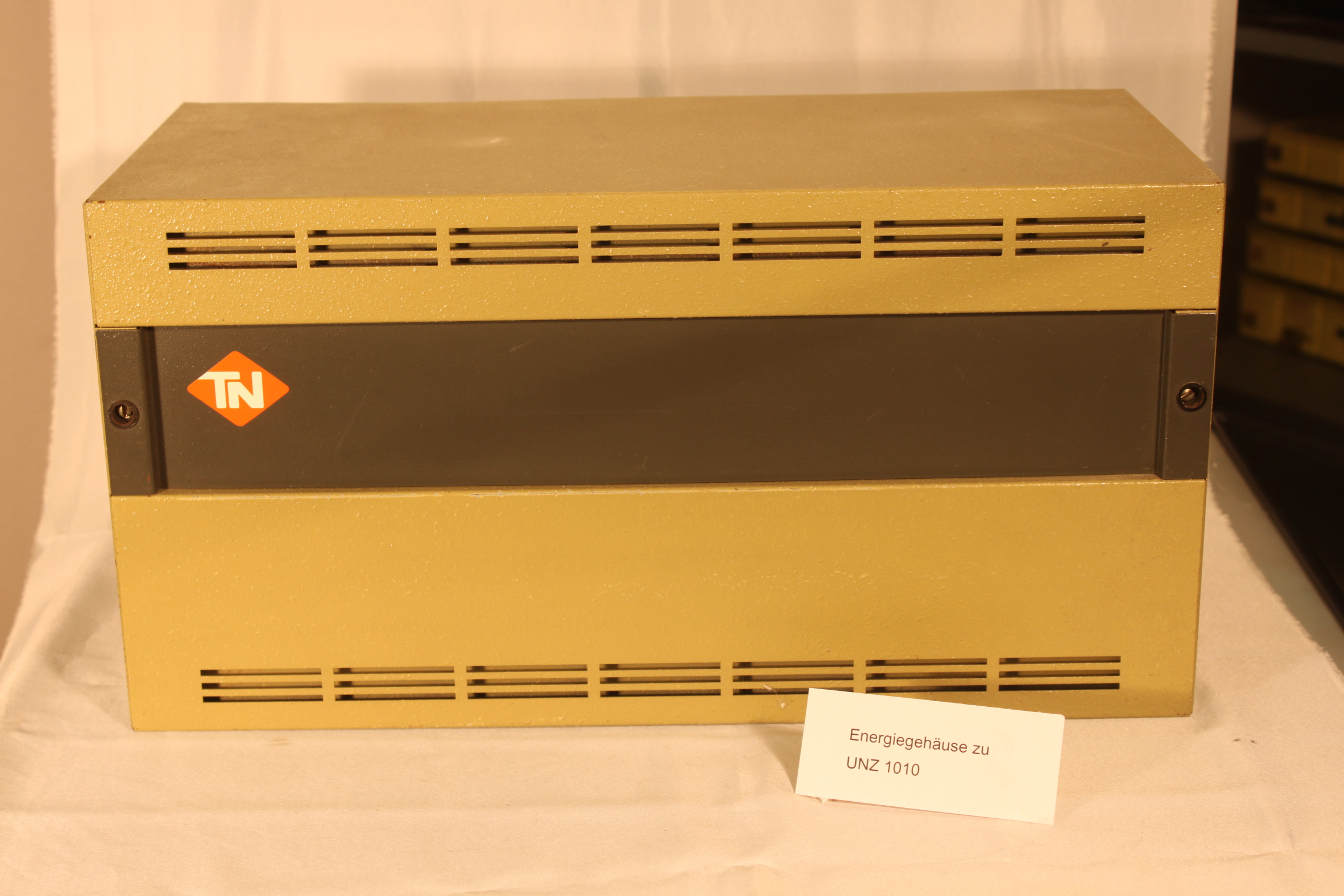

Ansicht EV-Gehäuse UNZ 1010

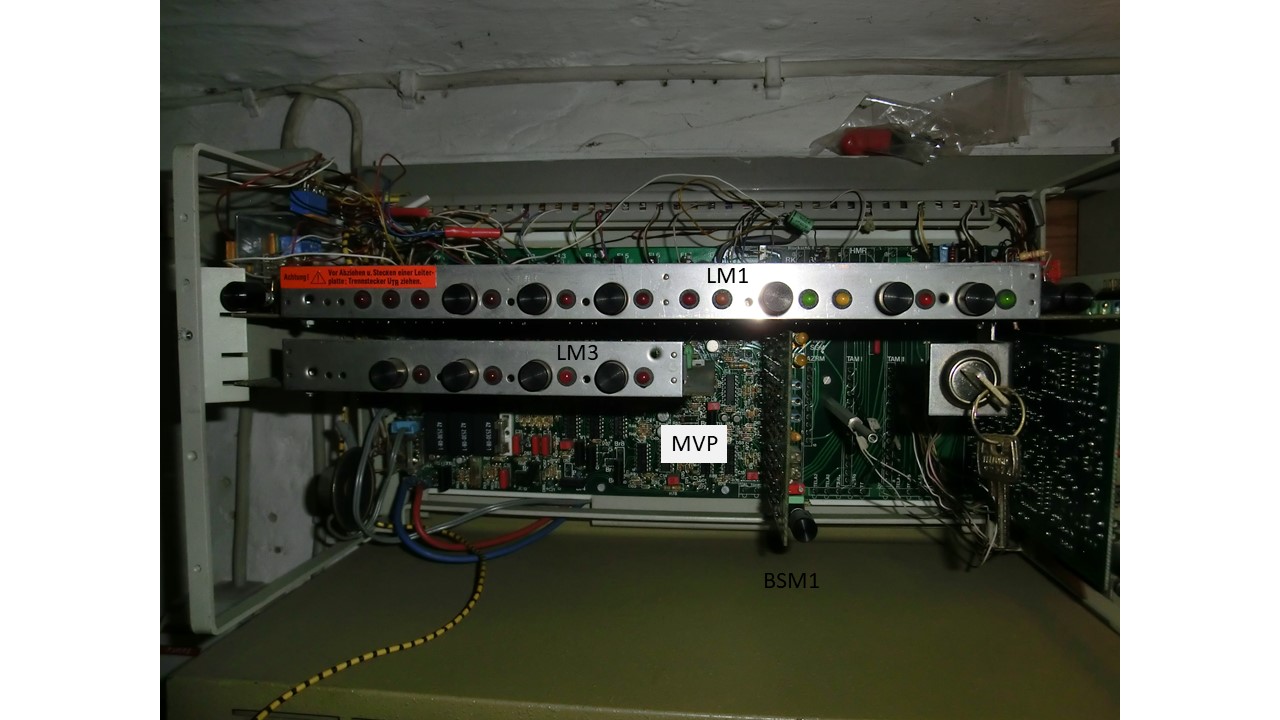

Innenansicht der UNZ 1010

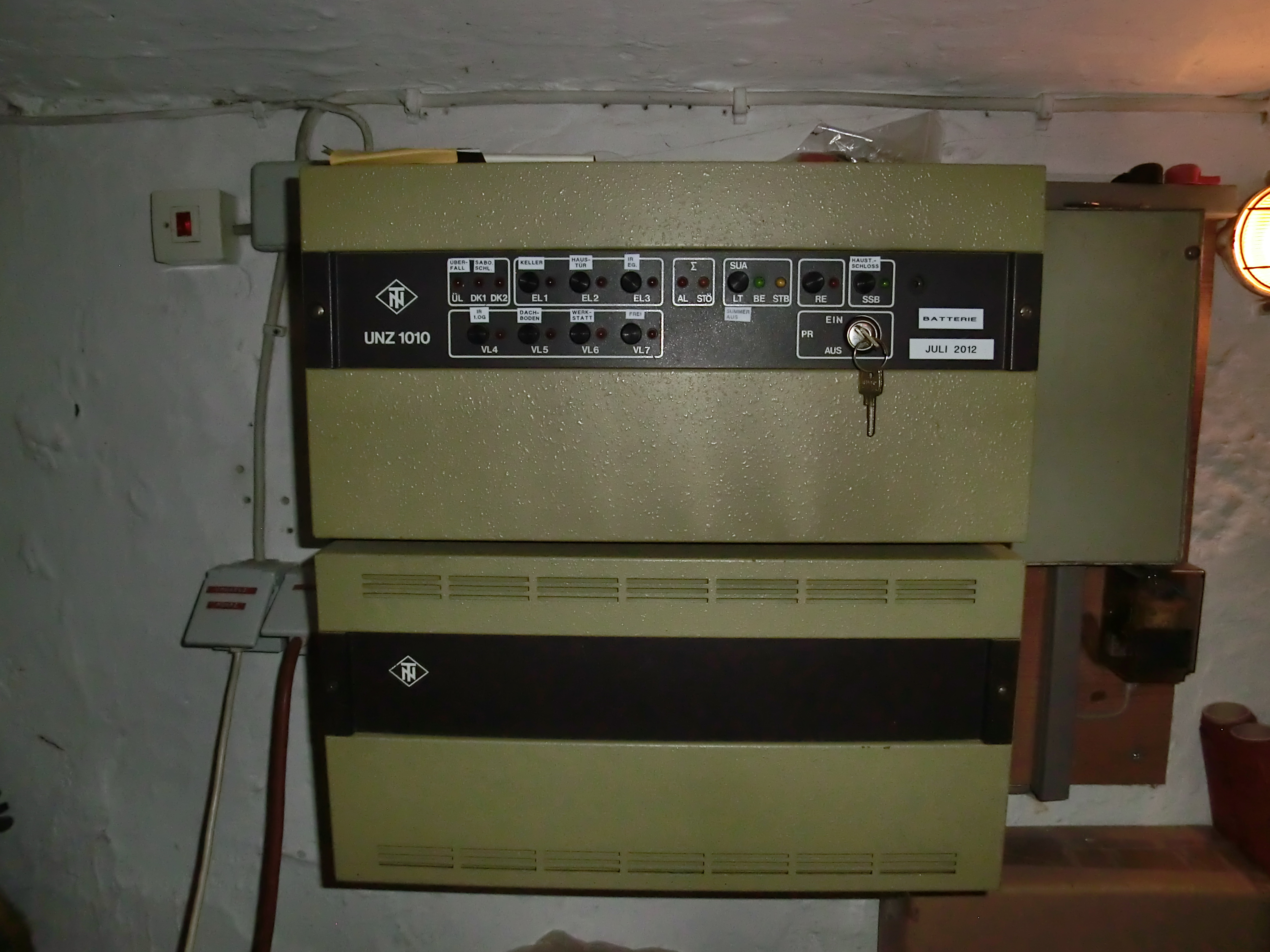

UNZ 1010 mit Energieversorgung

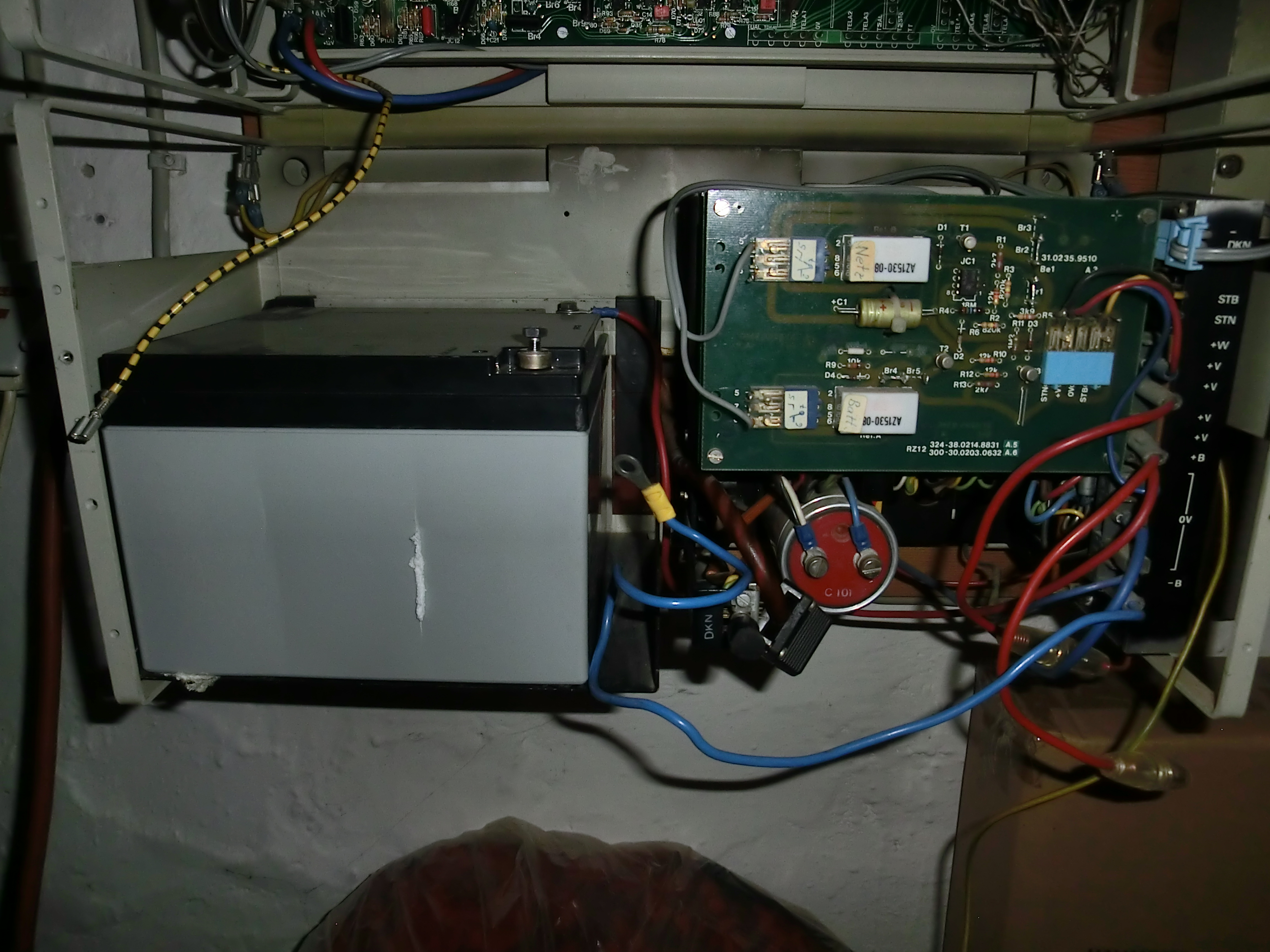

Innenansicht der Energieversorgung
