Historie der Brandmelderzentralen

BZ 1028 / 1056 / 1168

-Einsatz ab ca. 1980-

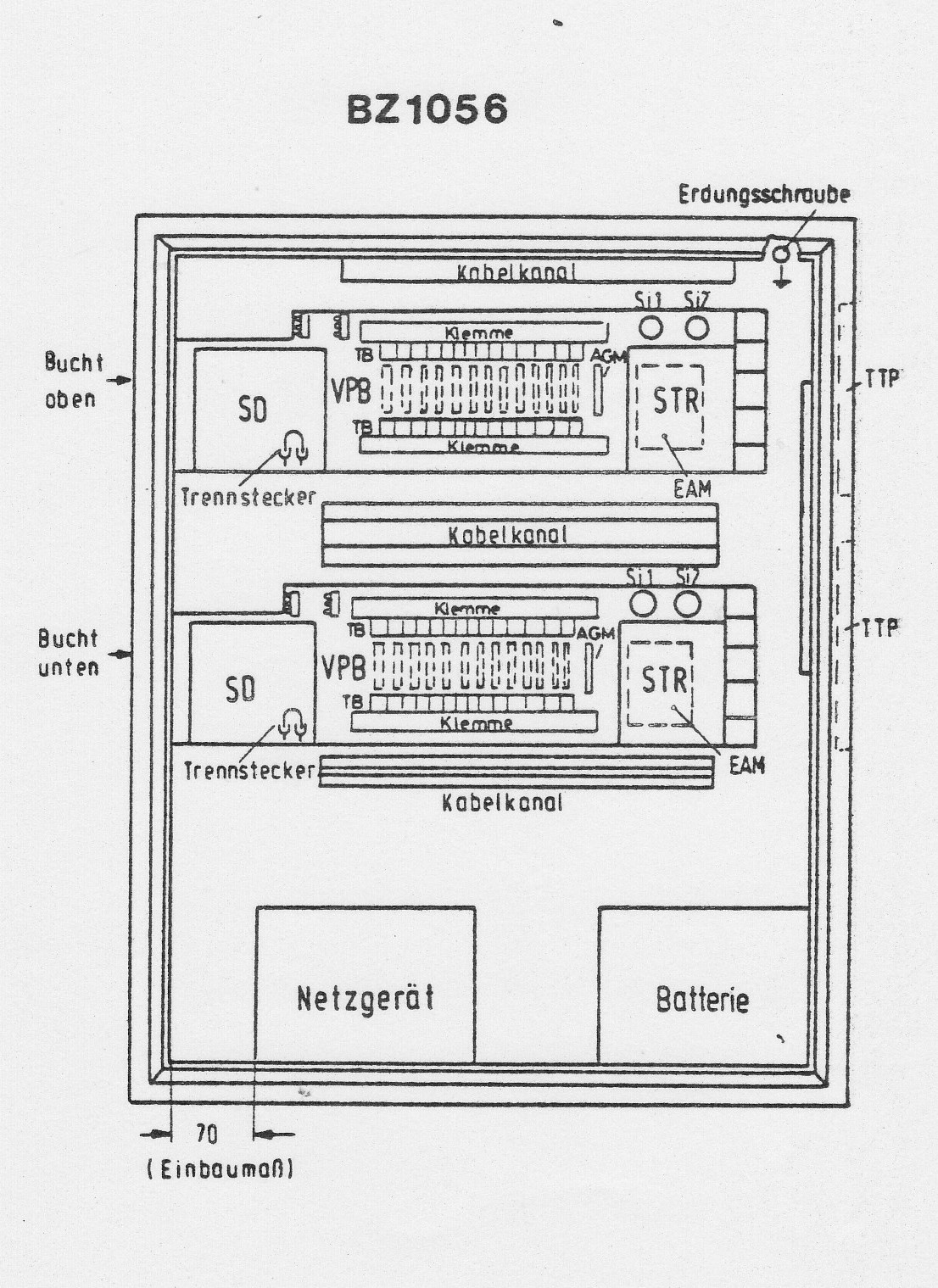

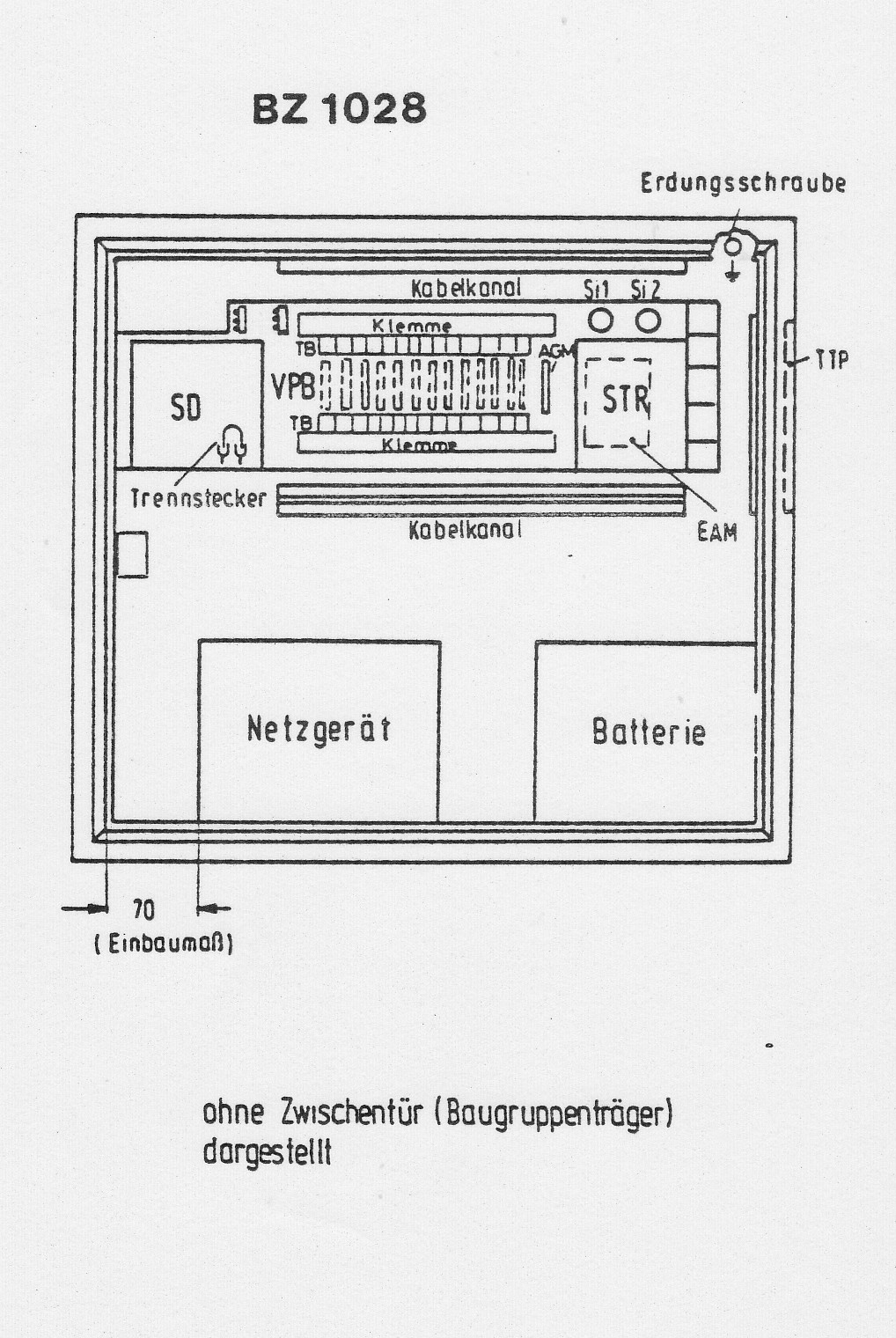

Ansichten der BZ 1028 und BZ 1056







---

Baugruppenübersicht

Link zu uebersichten.pdf


---

Funktion der Zentrale

Link zu funktionen.pdf



---

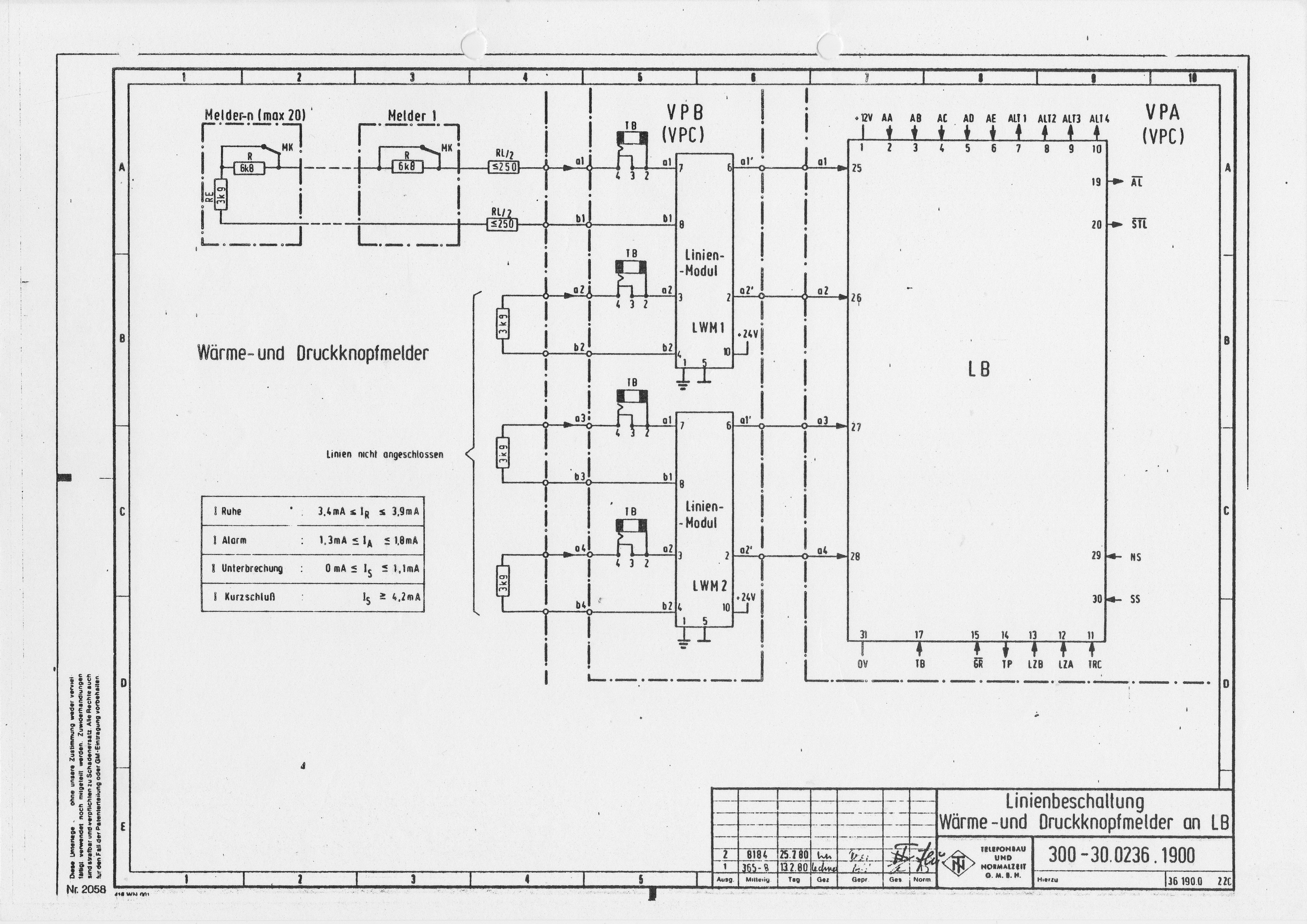

Beispiel einer Linienanschaltung





---

Weitere Linienanschaltungen



Link zu linienbeschaltungen.pdf



---

Hinweis zur BZ 1056 LB: der Zusatz LB bedeutet mit "Löschbereichsansteuerung"


---

BZ 1168

-Einsatz ab ca. 1980-

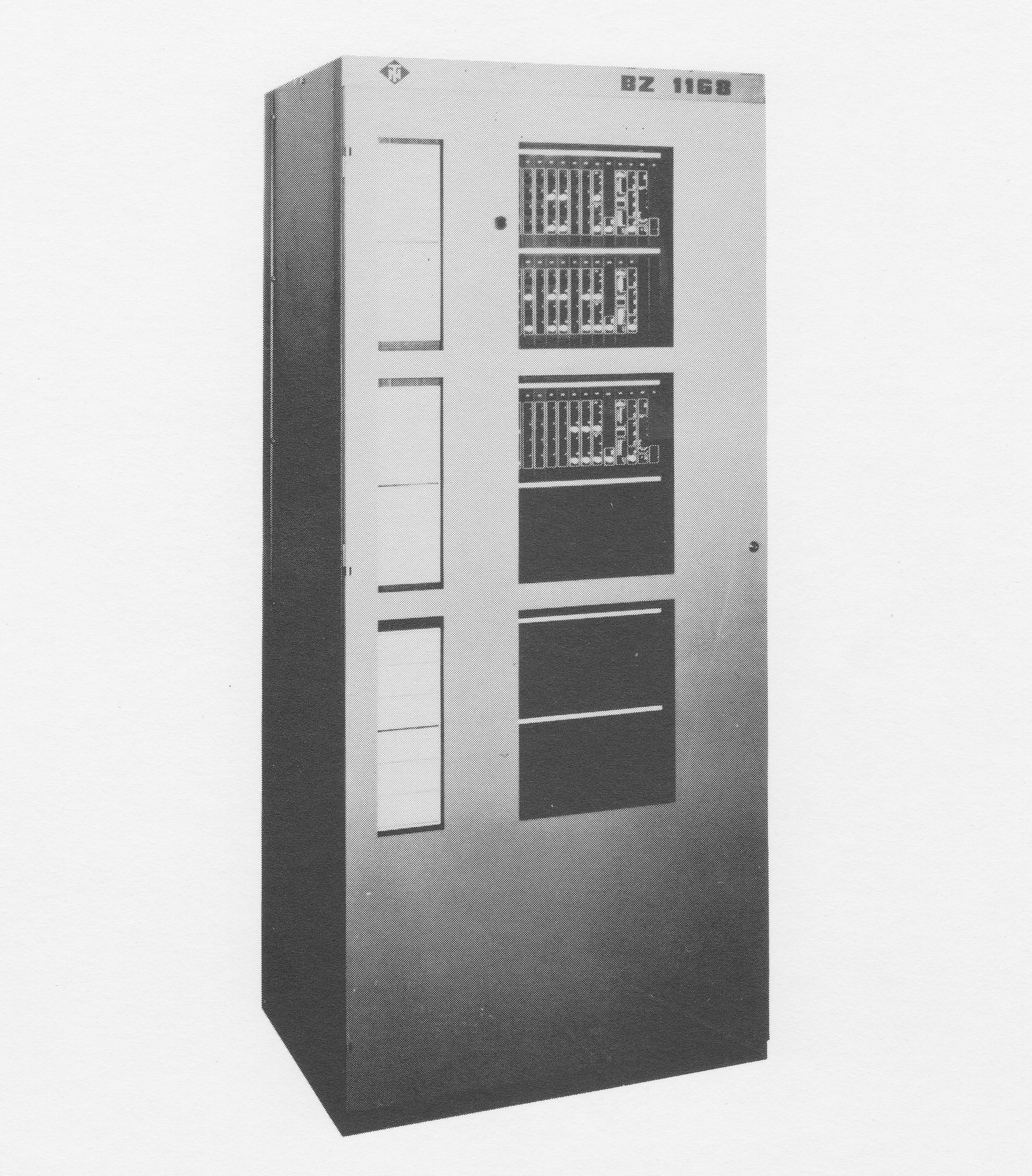

Brandmelderzentrale BZ 1168

Produktinformation PI 32.44 Brandmelderzentrale BZ 1168 (Juli 81):



Link zu pi_bz_1168.pdf

---
