Konzessionsanlagen
Vorwort
Unter Konzessionsanlagen versteht man Hauptmelder-Empfangszentralen in den Gebäuden von
Polizei oder Feuerwehr, auf welche berechtigte Anschlussnehmer aufgeschaltet sind. Der Betreiber dieser Empfangszentrale (z.B. T&N) erhält von der entsprechenden Behörde (Pol. oder FW) einen sog.
Konzessionsvertrag.

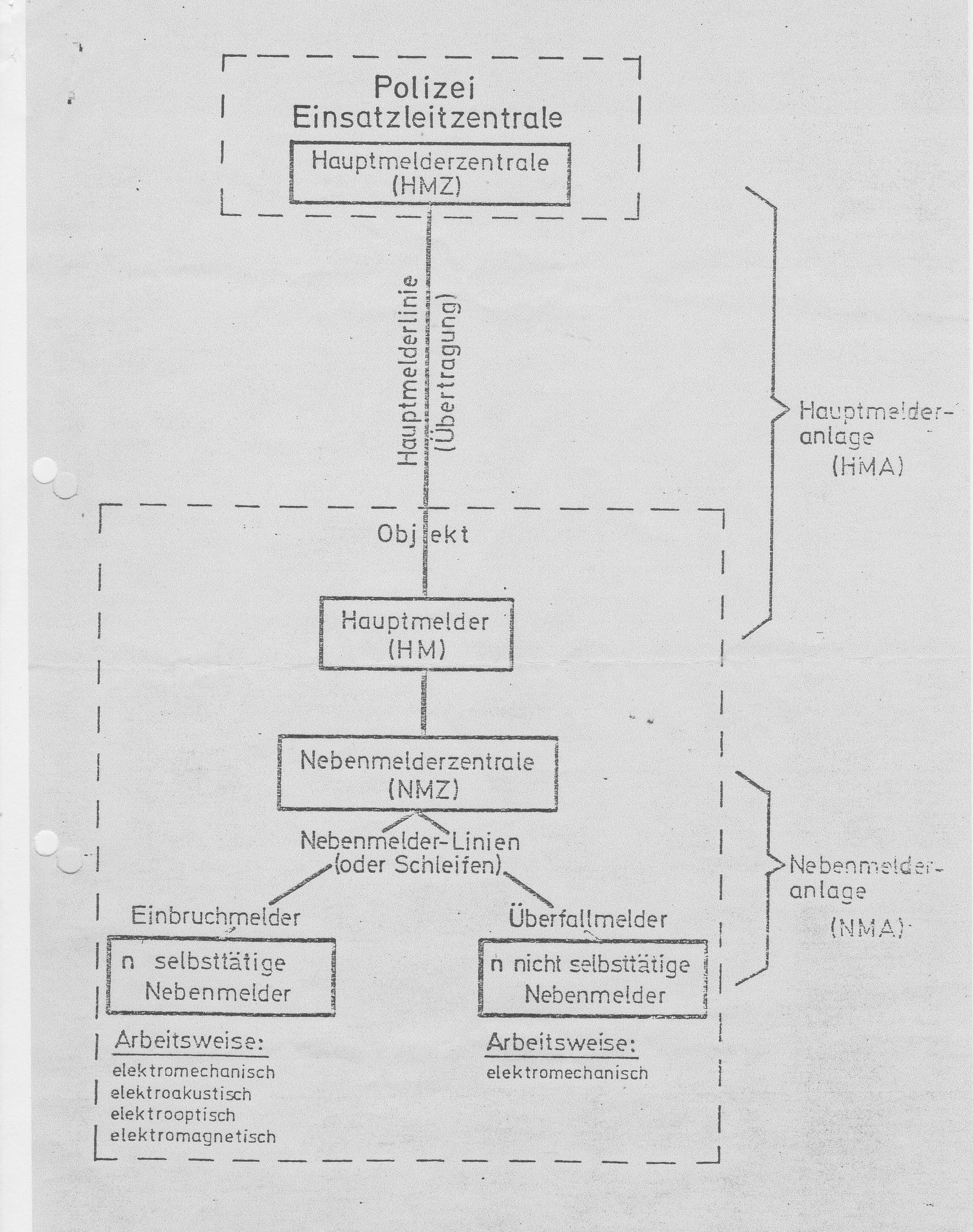

Nachfolgende historische Darstellung zeigt das Prinzip einer Hauptmelderanlage Notruf (veröffentlicht durch die Pressestelle der Polizei Frankfurt am 28.09.1978):
Das Bild zeigt, dass der HM nicht zur Nebenmelderanlage gehört,sondern Bestandteil der Empfangszentrale ist. Der Hauptmelder und sein zughöriger Anteil in der Hauptmelderzentrale bilden die Hauptmelderanlage.
Medienberichte
Medienberichte 1978 über die 1000. Aufschaltung auf die Polizeinotruf Hauptmelderanlage in Frankfurt/Main:
Pressestelle der Polizei

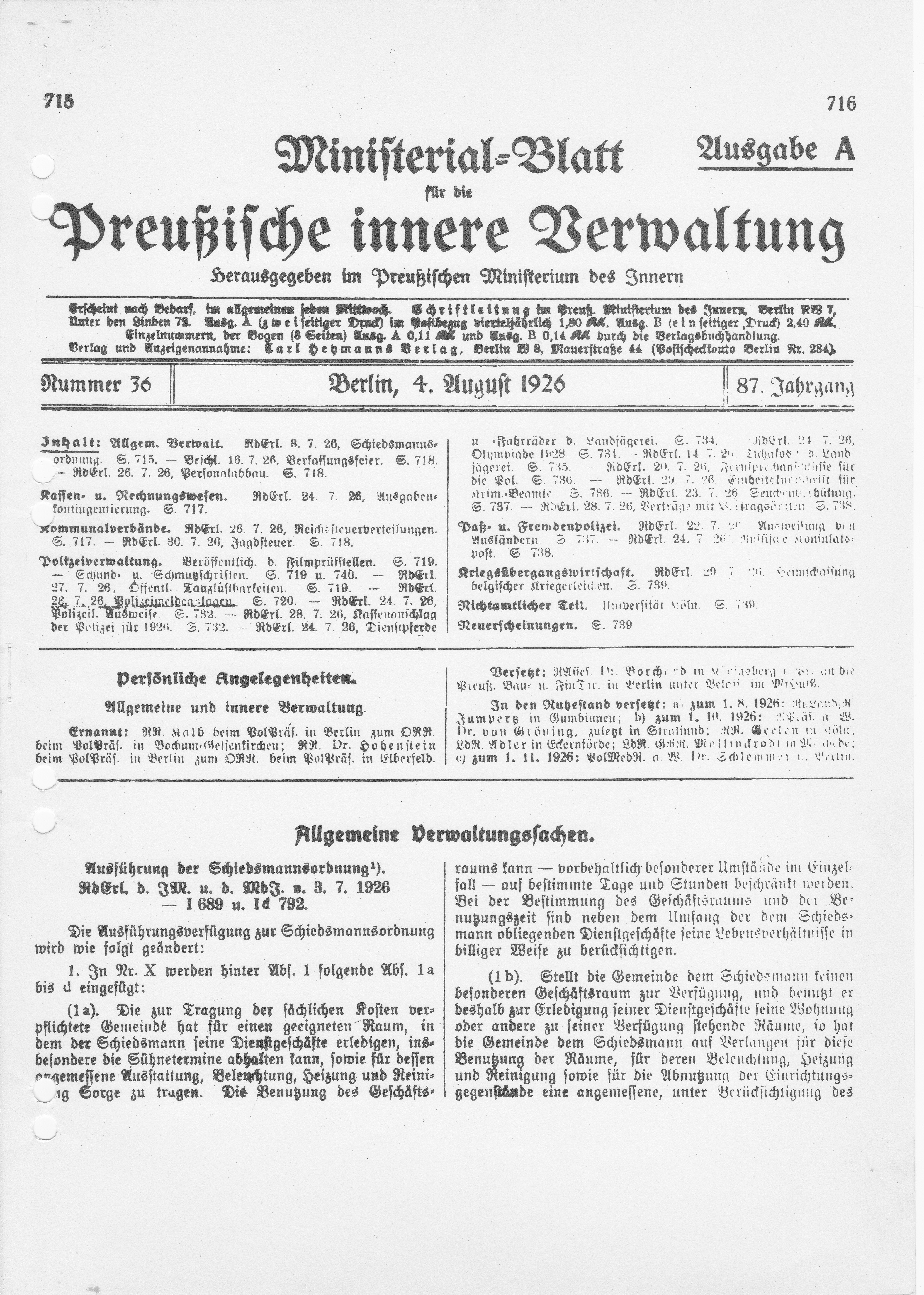

Historischer Erlass von 1926 u.a. über Polizei-Meldeanlagen
Inhalt des RD-Erlasses:
Link zu rd-erlass.pdf
Historie der Hauptmelderzentralen Notruf und Brand
Empfangszentralen
-Einsatz ab ca. 1920-

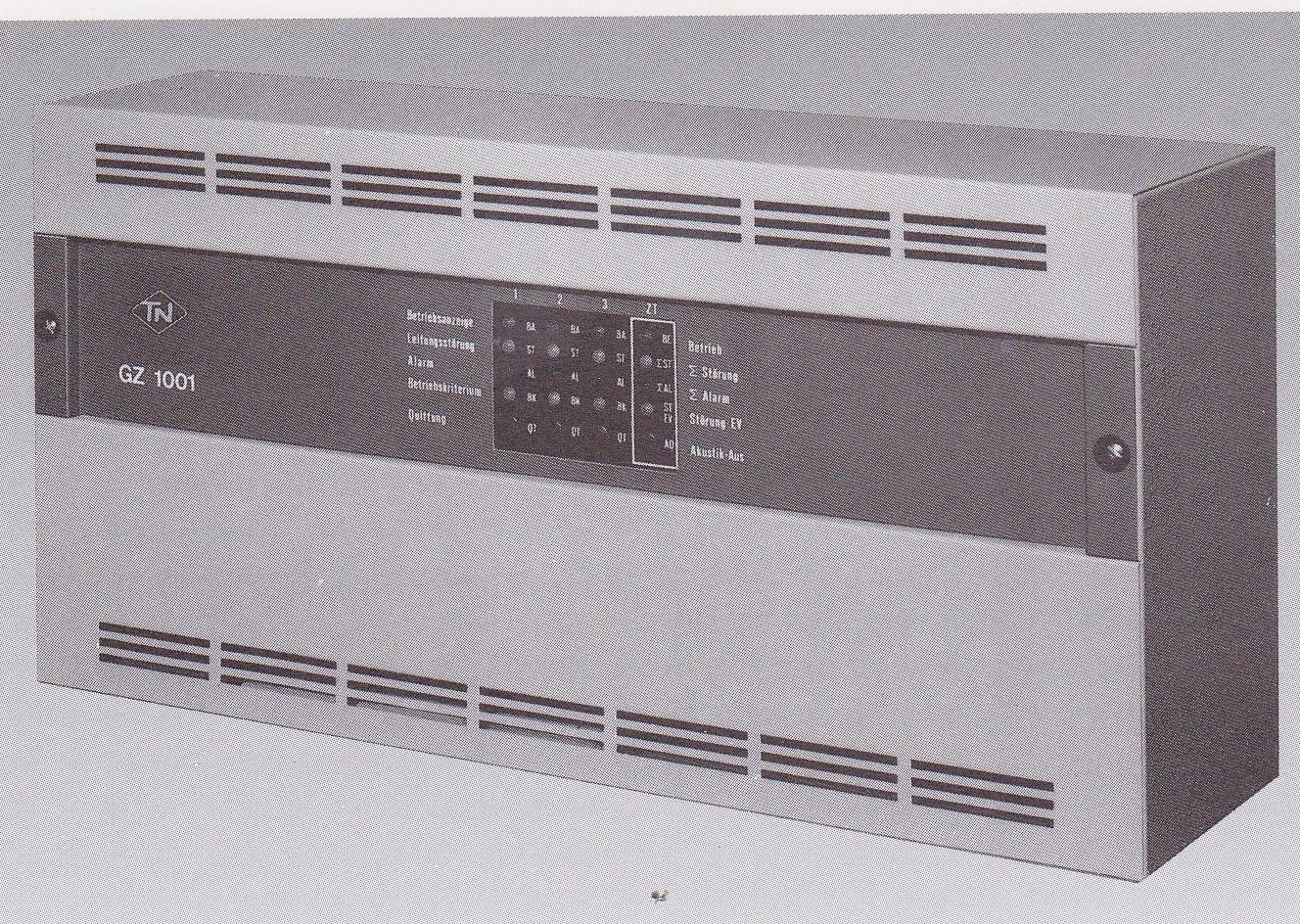

Kleine Empfangszentrale GZ 1001
Anschließender Link führt zu weiteren Empfangszentralen:
- Empfangszentralen
Hauptmelder / Übertragungseinrichtungen Notruf
Historische Hauptmelder

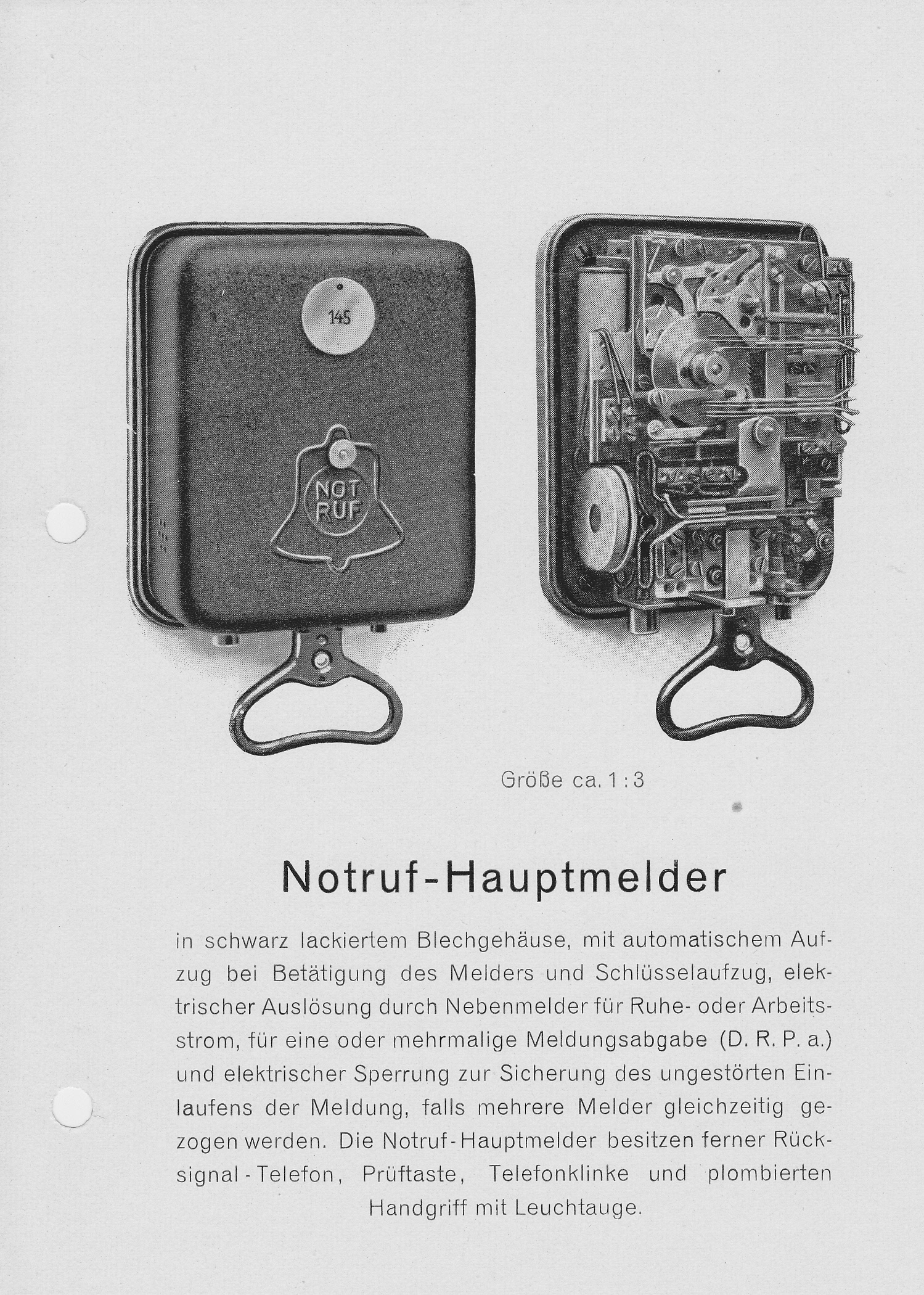

Lieferumfang Notruf-Hauptmelder aus 1968
Link zu p801-2_bl_1-3.pdf
GÜ 101 N
-Einsatz ab ca. 1982-

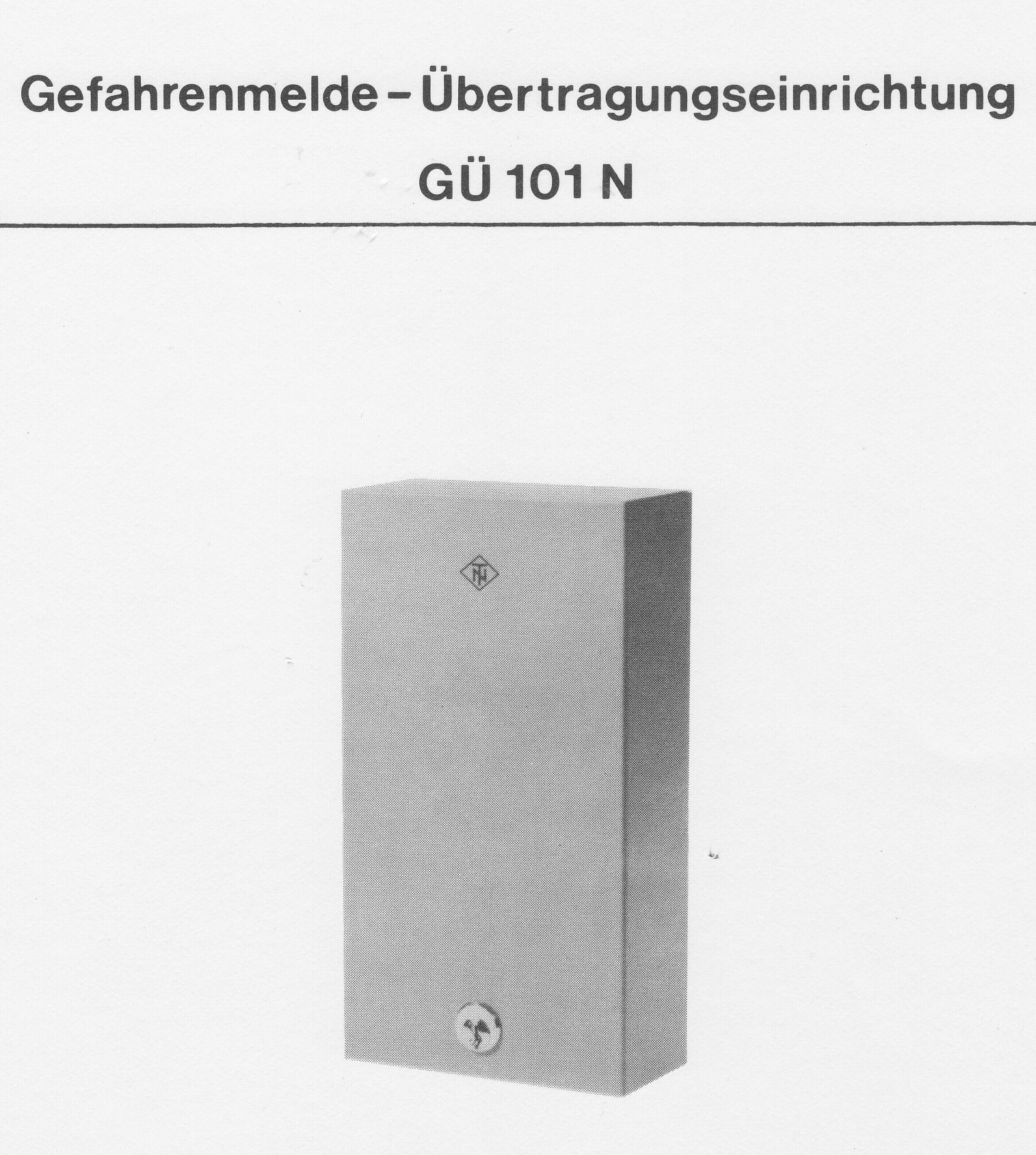

Produktinformation PI-32.61 Notruf-Übertragungseinrichtung GÜ 101 N (Dez. 82):
Link zu pi_gue_101_n.pdf

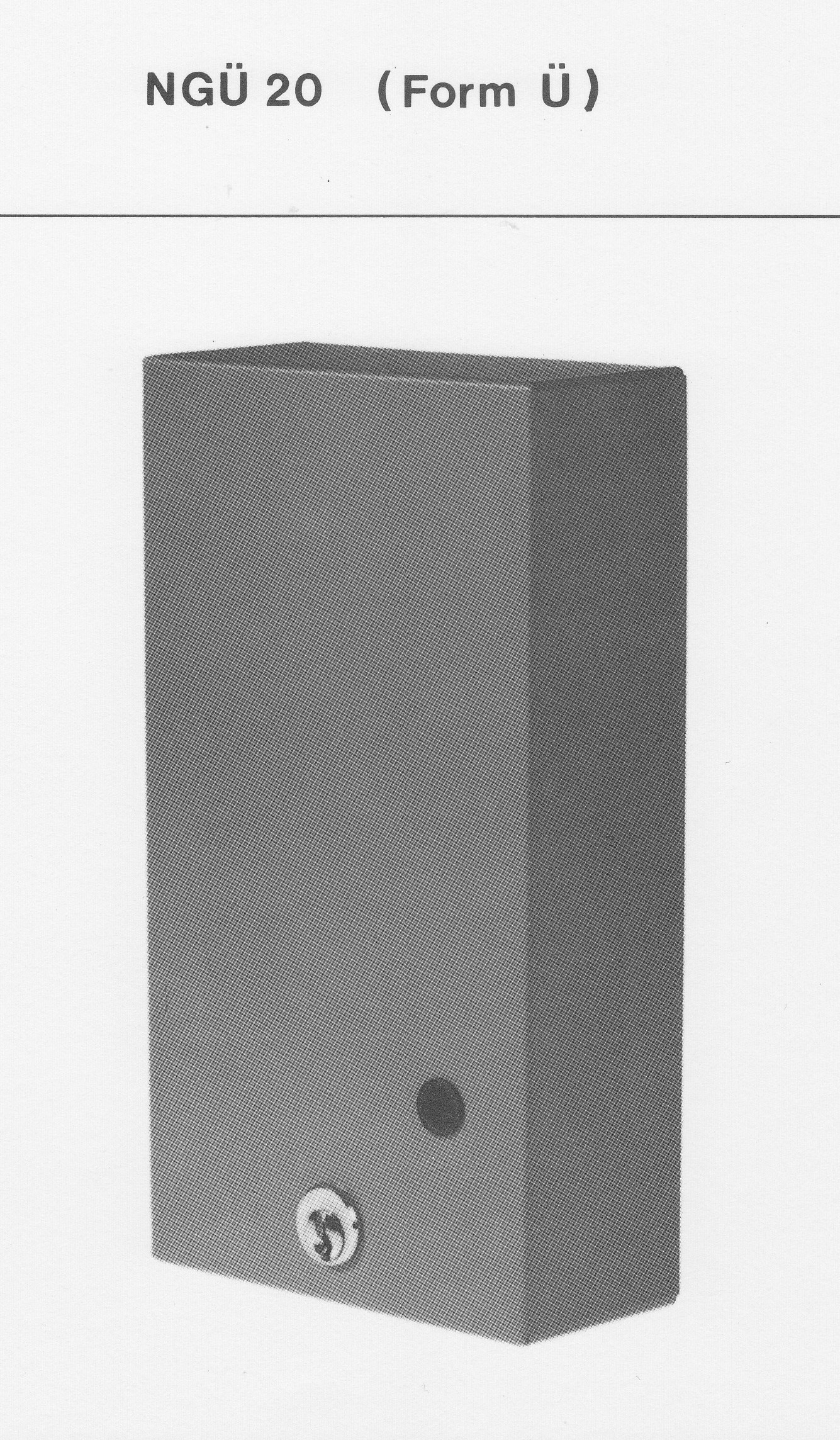

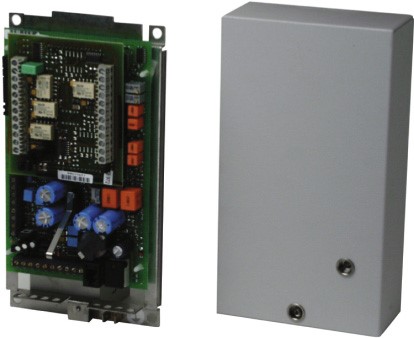

NGÜ 20
-Einsatz ab ca. 1989-
Produktinformation PI-37.20a Notruf-Übertragungseinrichtung NGÜ 20 (Apr. 89):
Link zu pi_ngue_20.pdf
NGÜ 30
-Einsatz ab ca. 1989-

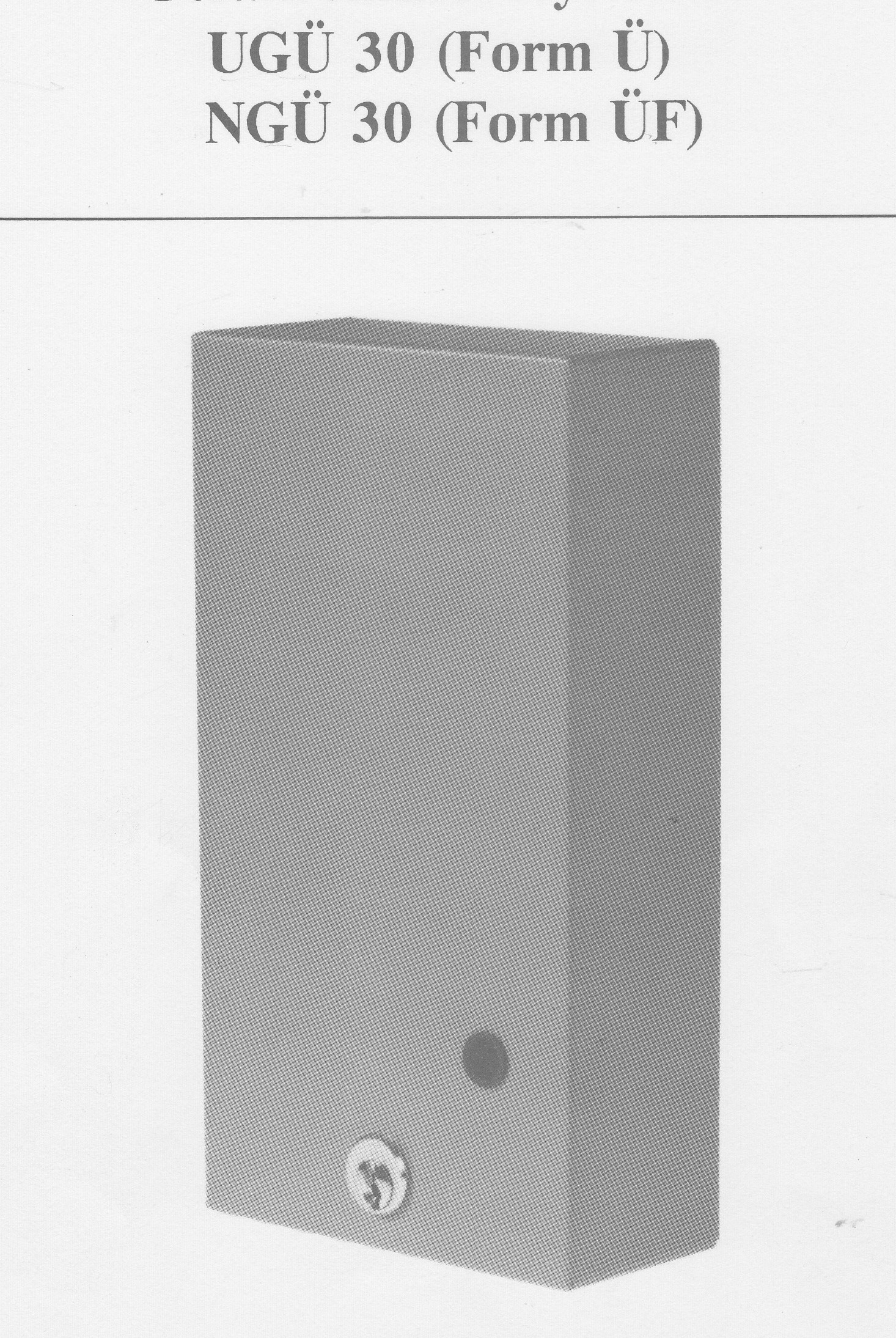

Produktinformation PI-27.21a Notruf-Übertragungseinrichtung NGÜ 30 (Okt. 89):
Link zu pi_ngue_30.pdf
NGÜ 40/30
-Einsatz ab ca. 1997-
Produktinformation PI-37.22b Notruf-Übertragungseinrichtung NGÜ 40/30 (Jan. 98):
Link zu pi_ngue_40_30.pdf
NGÜ 40
-Einsatz ab ca. 1997-
Produktinformation PI-37.22a Notruf-Übertragungseinrichtung NGÜ 40 Jan. 98):
Link zu pi_ngue_40.pdf

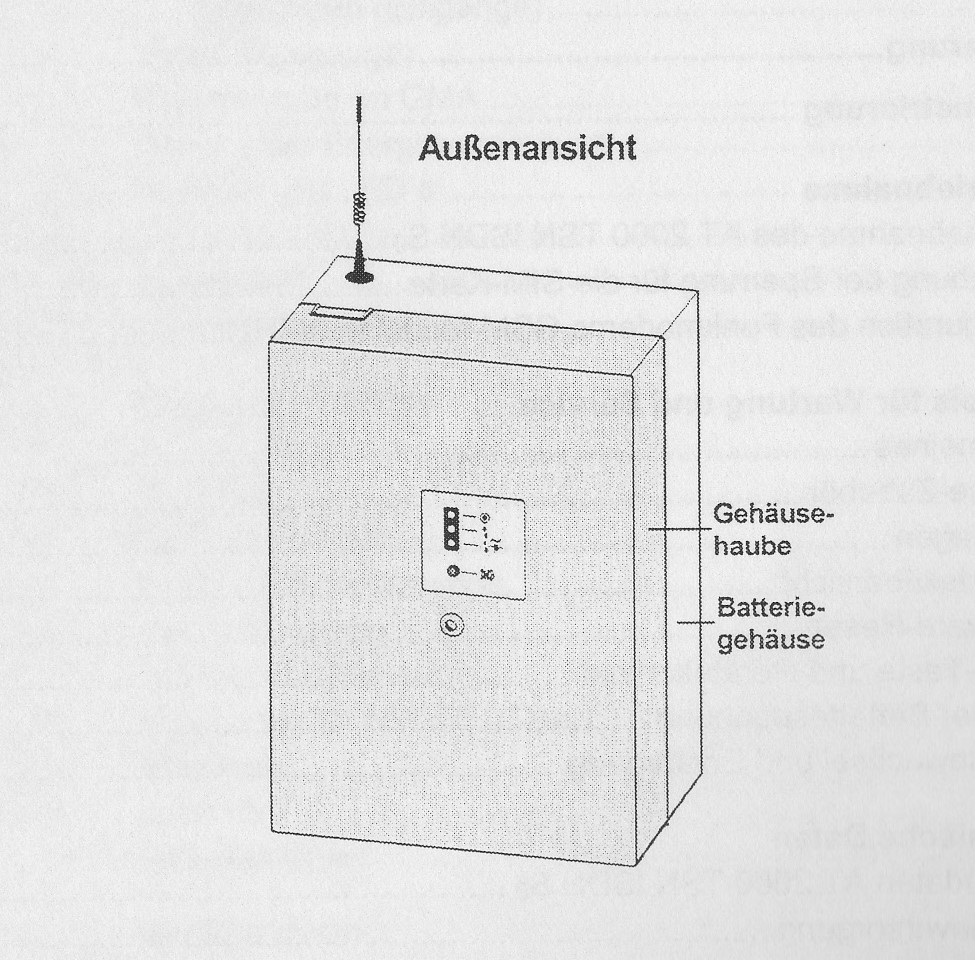

AWUG AT 2000 TSN ISDN So
-Einsatz ab ca. 2001-
Installationshandbuch AT 2000 ISDN So (März 2001):
Link zu ihb_at_2000_tsn.pdf
Übertragungseinrichtung mit erhöhter Sicherheit CDM
-Einsatz ab ca. 1990 (Vorläufer ist CDM 1010)-

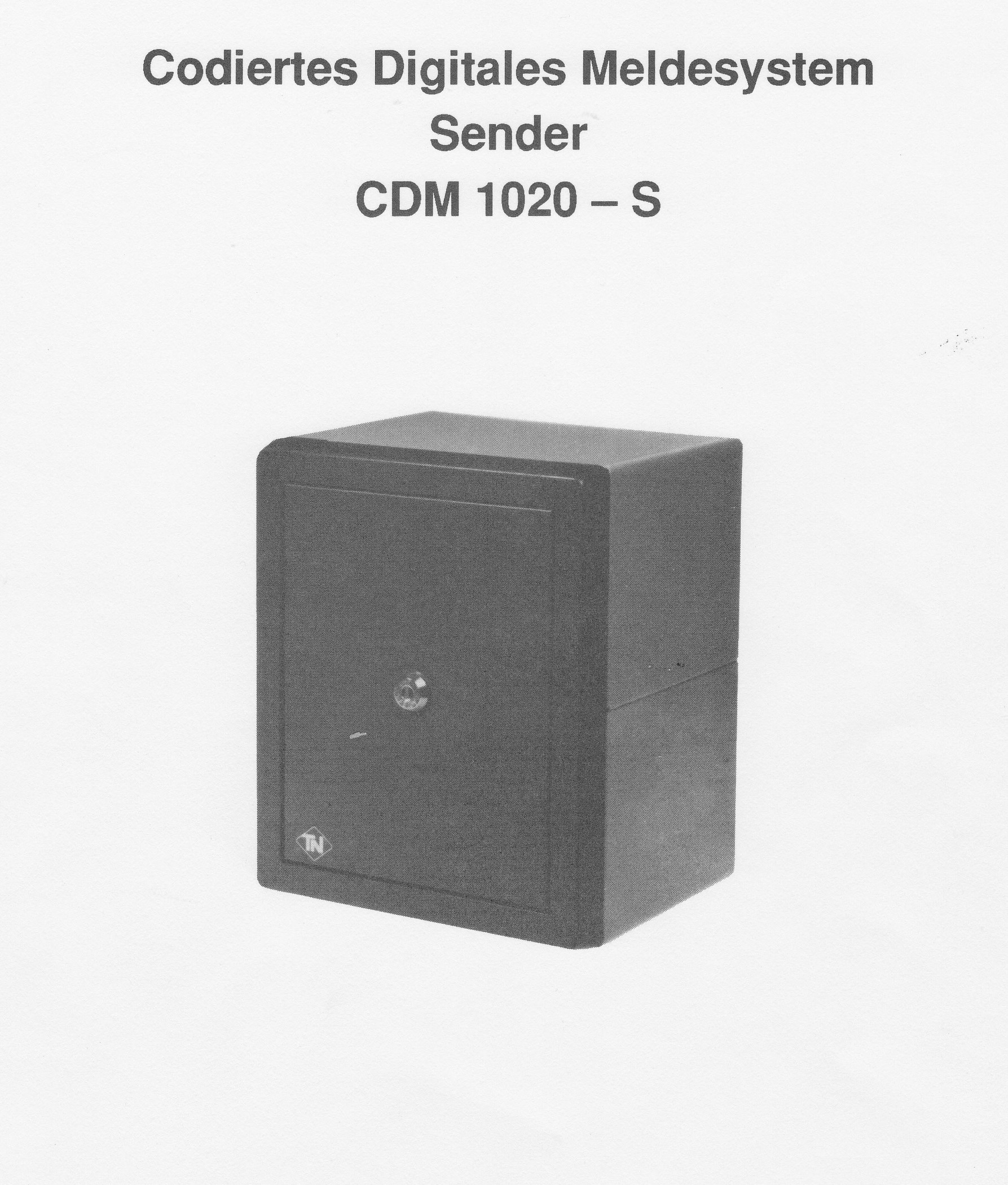

Sender CDM 1020
Produktinformation PI-31.03a Codiertes Digitales Meldesystem Sender CDM 1020-S (März 93):
Link zu pi_cdm_sender.pdf
Empfänger CDM 1020
Produktinformation PI-31.03b Codiertes Digitales Meldesystem Empfänger CDM 1020-E (Okt. 93):
Link zu pi_cdm_empf.pdf
Hauptmelder / Übertragungseinrichtungen Brand
Historische Hauptmelder
-Einsatz ab ca. 1920-

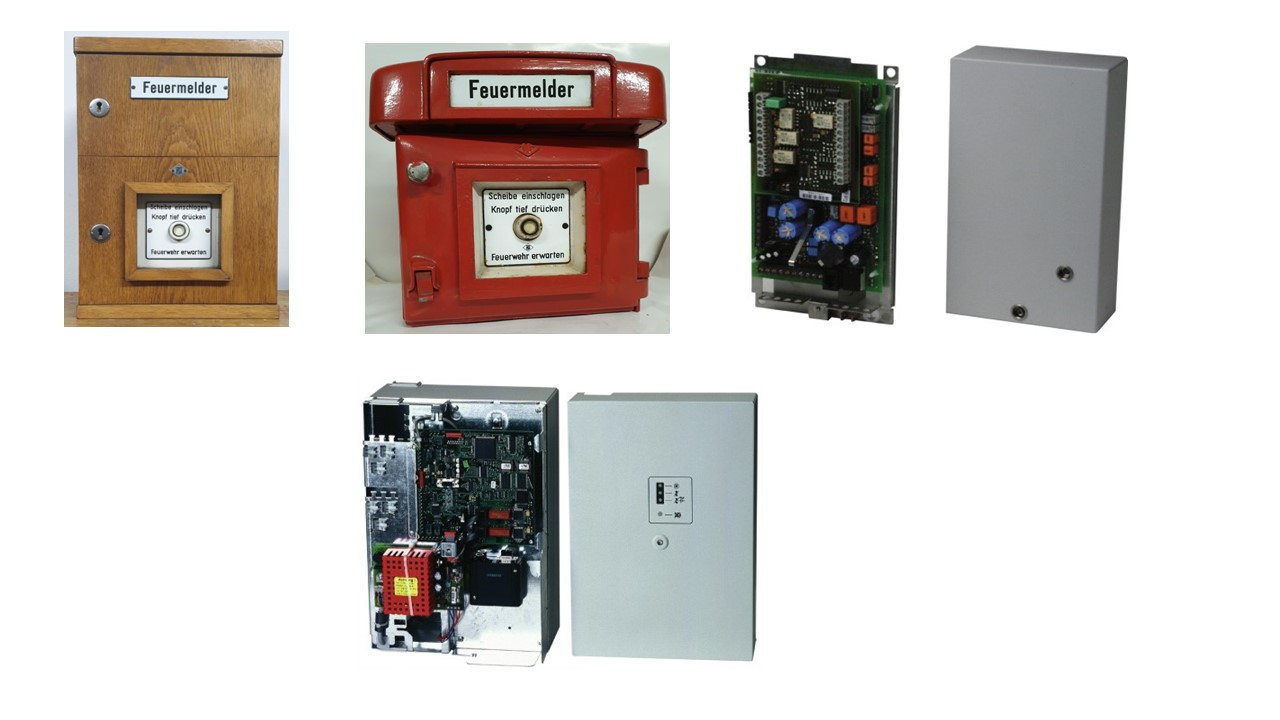

Nachstehend sehen Sie eine Sammlung historischer TN-Hauptmelder von ca. 1950 bis 1980.
Diese Fotos stellte uns freundlicherweise Herr Francis Kayser, Luxemburg, zur Verfügung:
Link zu tn-hm.pdf
Hauptmelder im Holzgehäuse
Alle Fotos mit freundlicher Genehmigung durch das Deutsche Feuerwehrmuseum Fulda, Herr Schamberger.

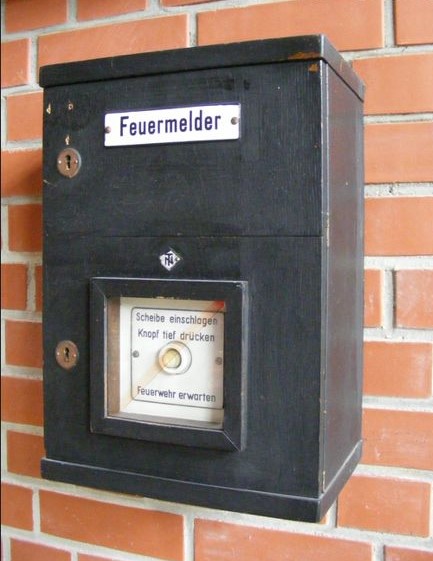

Ansicht Laufwerk-Hauptmelder im Holzgehäuse ca. 1940

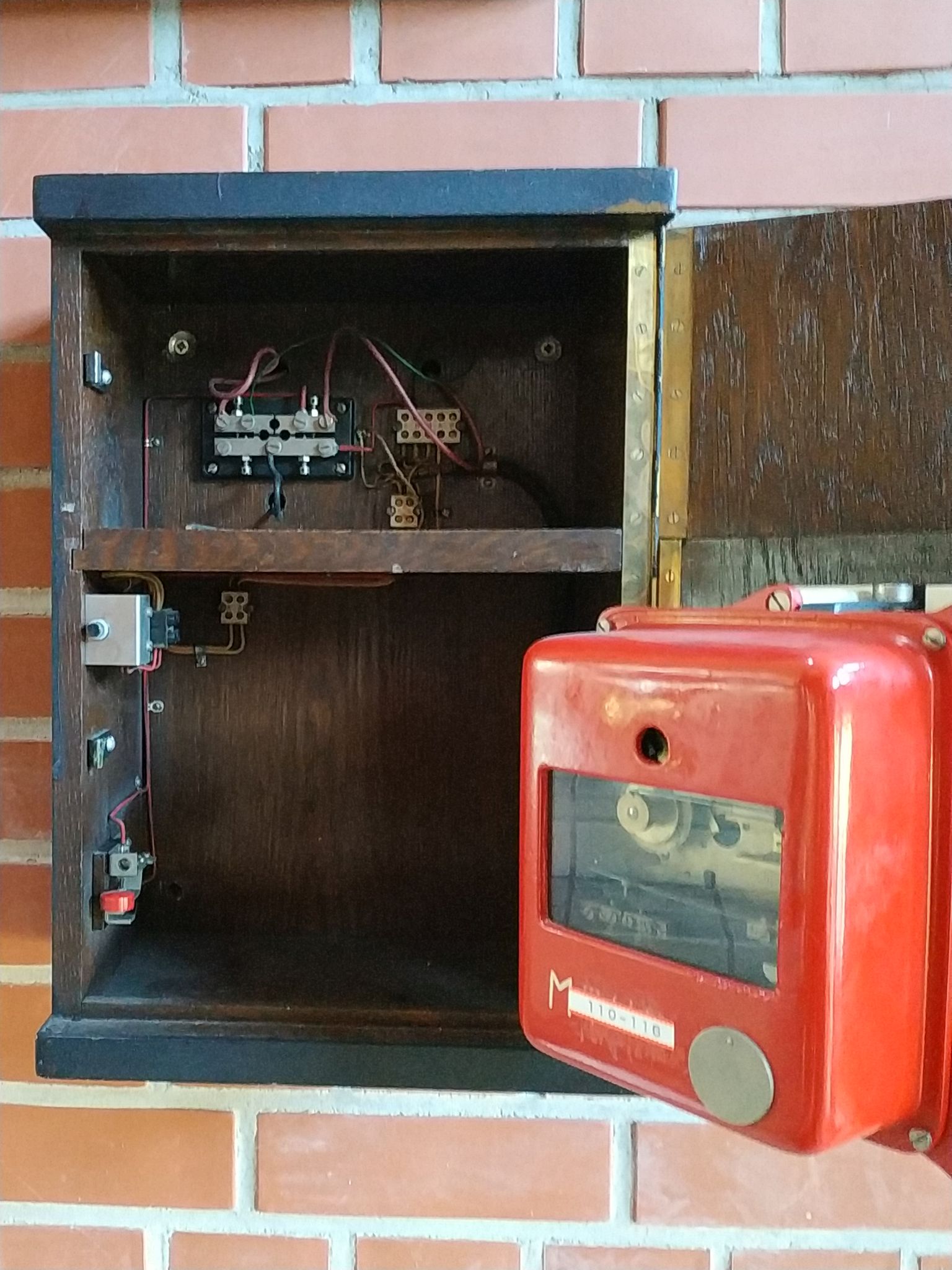

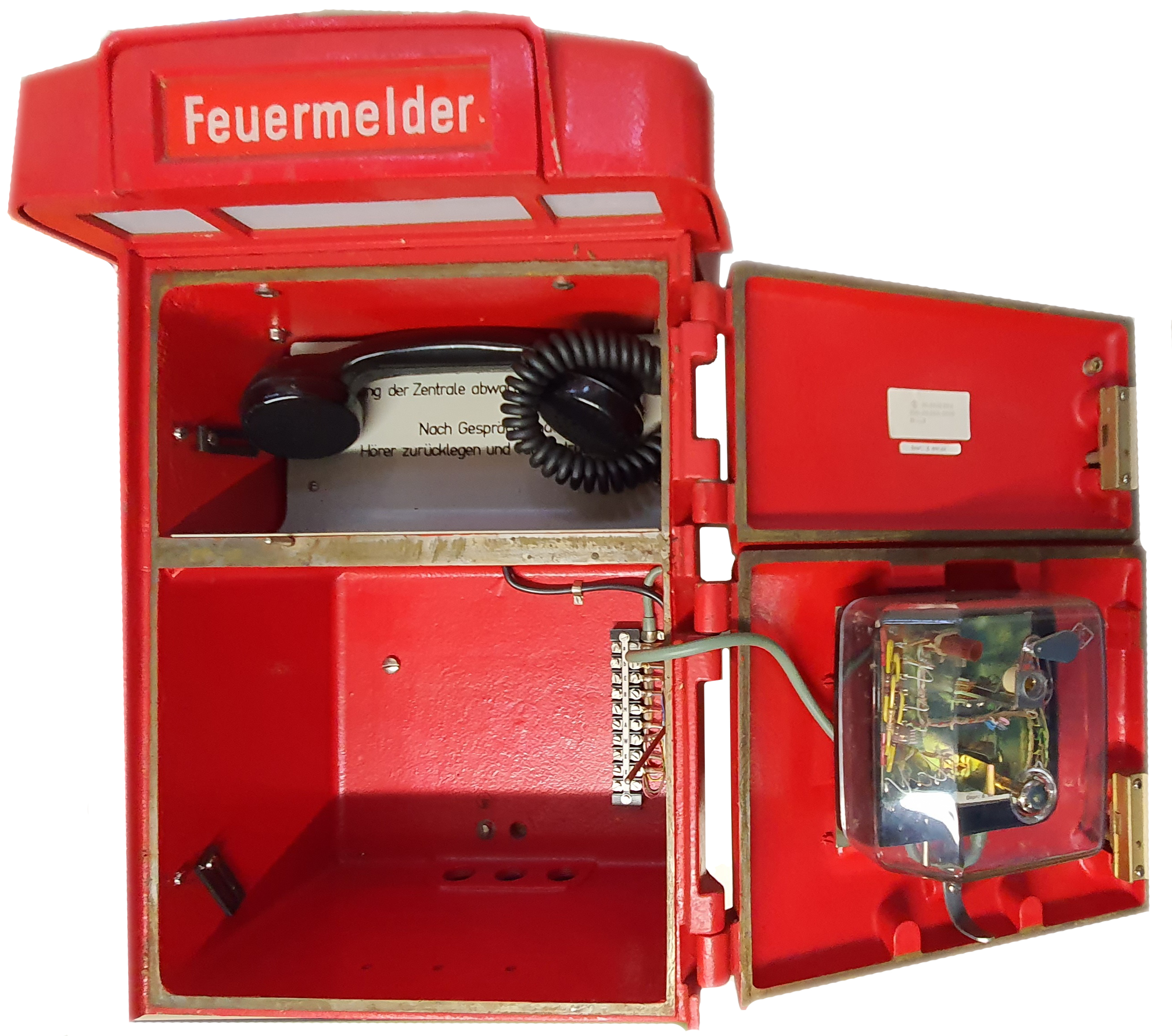

Hauptmelder geöffnet

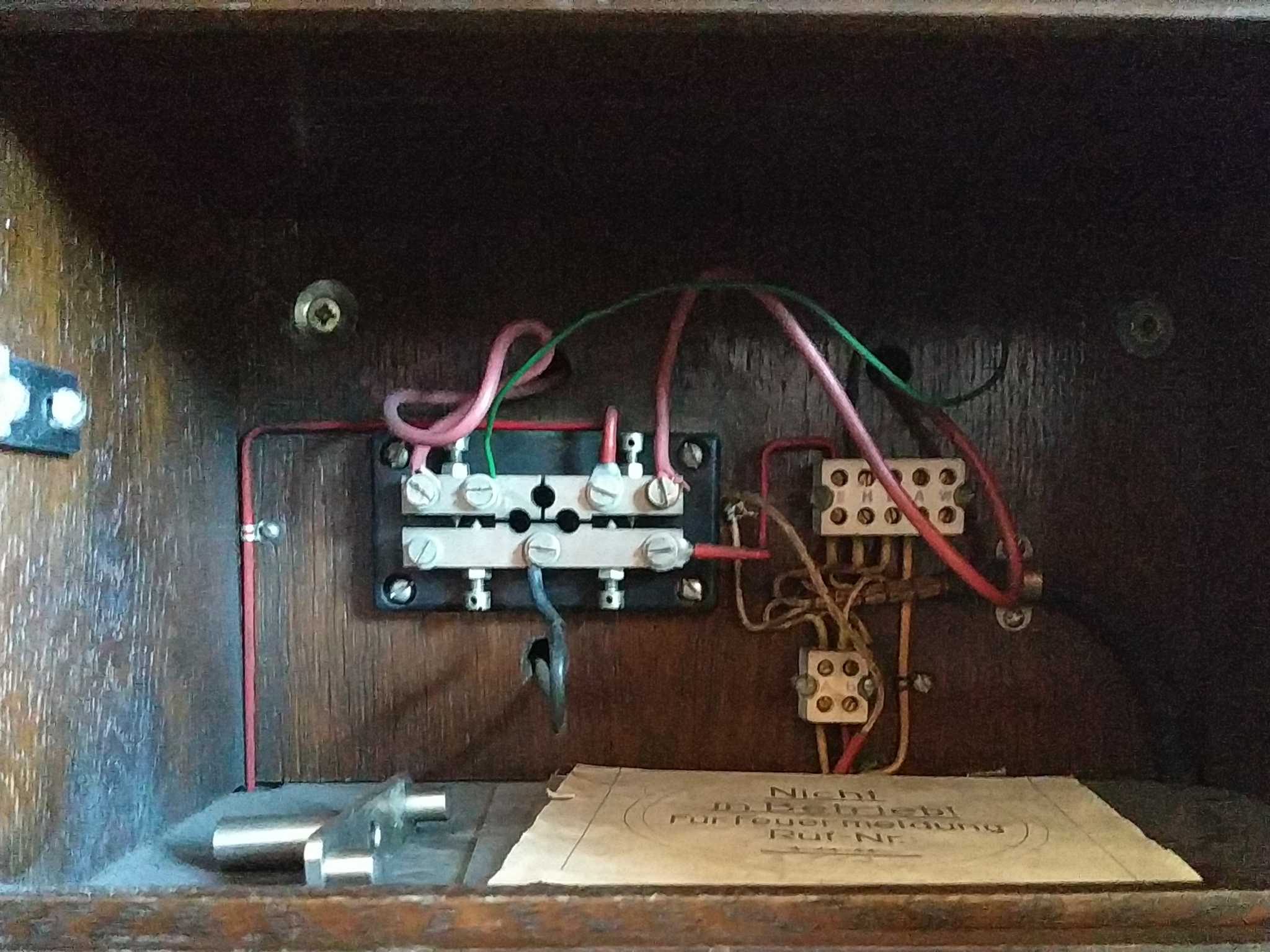

Blick auf die Anschlussklemmen

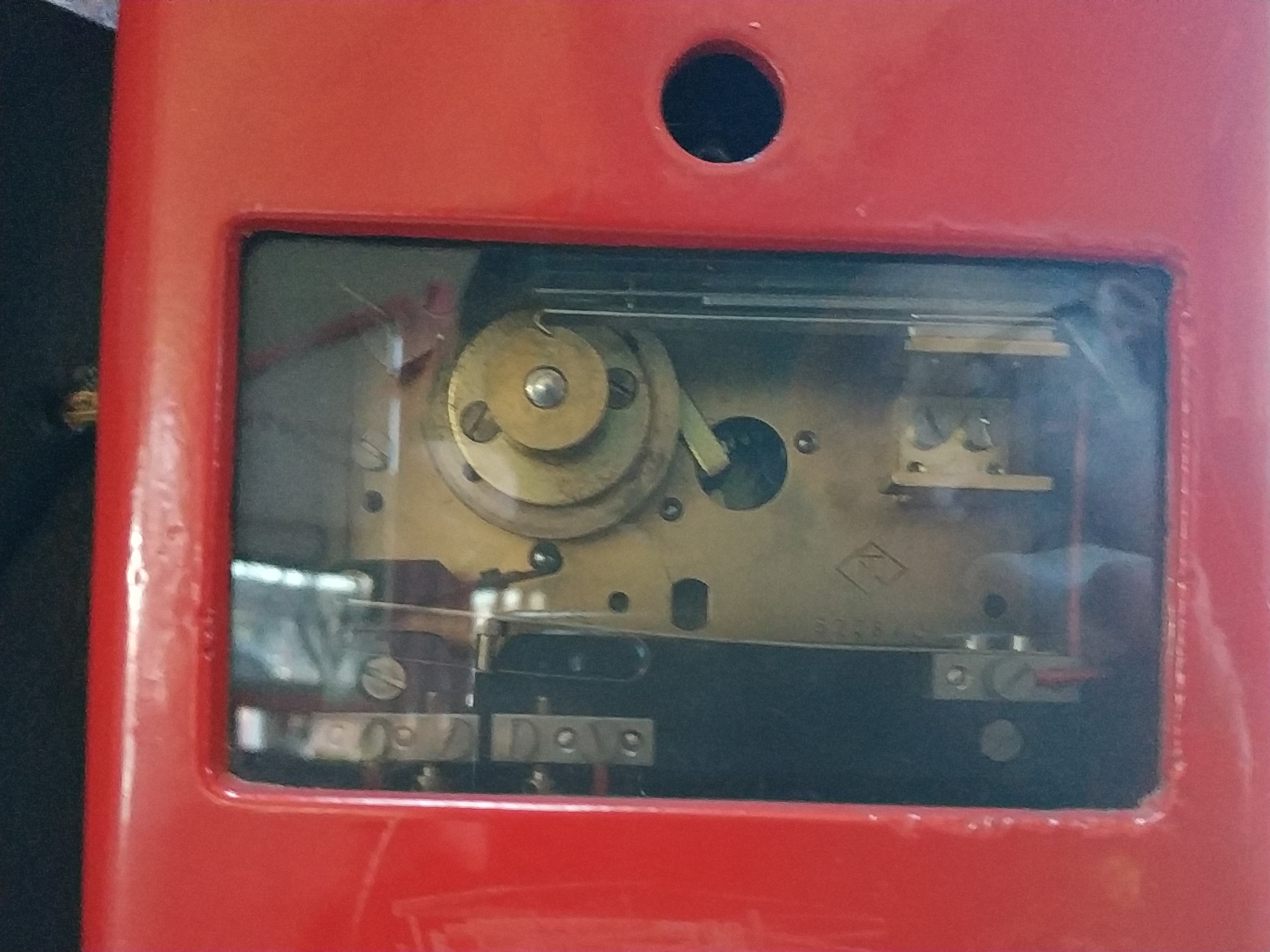

Blick auf den Laufwerkmelder
Elektrischer Schaltplan des Hauptmelders
Hauptmelder im Gußgehäuse
Ansicht Laufwerk-Hauptmelder ca. 1960
Ansicht Laufwerk-Hauptmelder geöffnet, ca. 1960
Noch eine Information zum Türkontakt (in der oberen Tür) und warum ein Telefonhörer gebraucht wurde:bei Öffnen der oberen Tür wurde mit dem Türkontakt bei der Empfangszentrale ein Revisionswunsch erzeugt. Nach Sprachverbindung über den Hörer und Identifizierung des Revisors wurde der Hauptmelder dann von der Empfangszentrale in Revision genommen. Wird anschließend bei Prüfarbeiten Vorort ein Feueralarm ausgelöst, wurde aus ihm ein sog. "Revisionsalarm", der natürlich keinen Feuerwehreinsatz zur Folge hatte. Nach Beendigung der Prüfarbeiten wurde der Hauptmelder dann vom Revisor telefonisch "Klar gemeldet" und bei der Empfangszentrale wieder "Scharfgeschaltet". Bei anderen HM-Ausführungen, z.B. bei dem folgenden Foto Modell Frankfurt, gab es keinen eingebauten Hörer, sondern er besaß einen Handapparate-Klinkenstecker, so dass der Revisor mit seinem mitgeführten Hörer telefonieren konnte. Diese Methode wurde später Standard (auch bei Notruf-HM).
Der Hörer verdeckt auf dem Foto zum Teil die Information auf dem Hinweisschild für die Revisionstelefonie. Nachfolgende Abb. zeigt den vollständigen Text:
Elektrischer Schaltplan des Hauptmelders

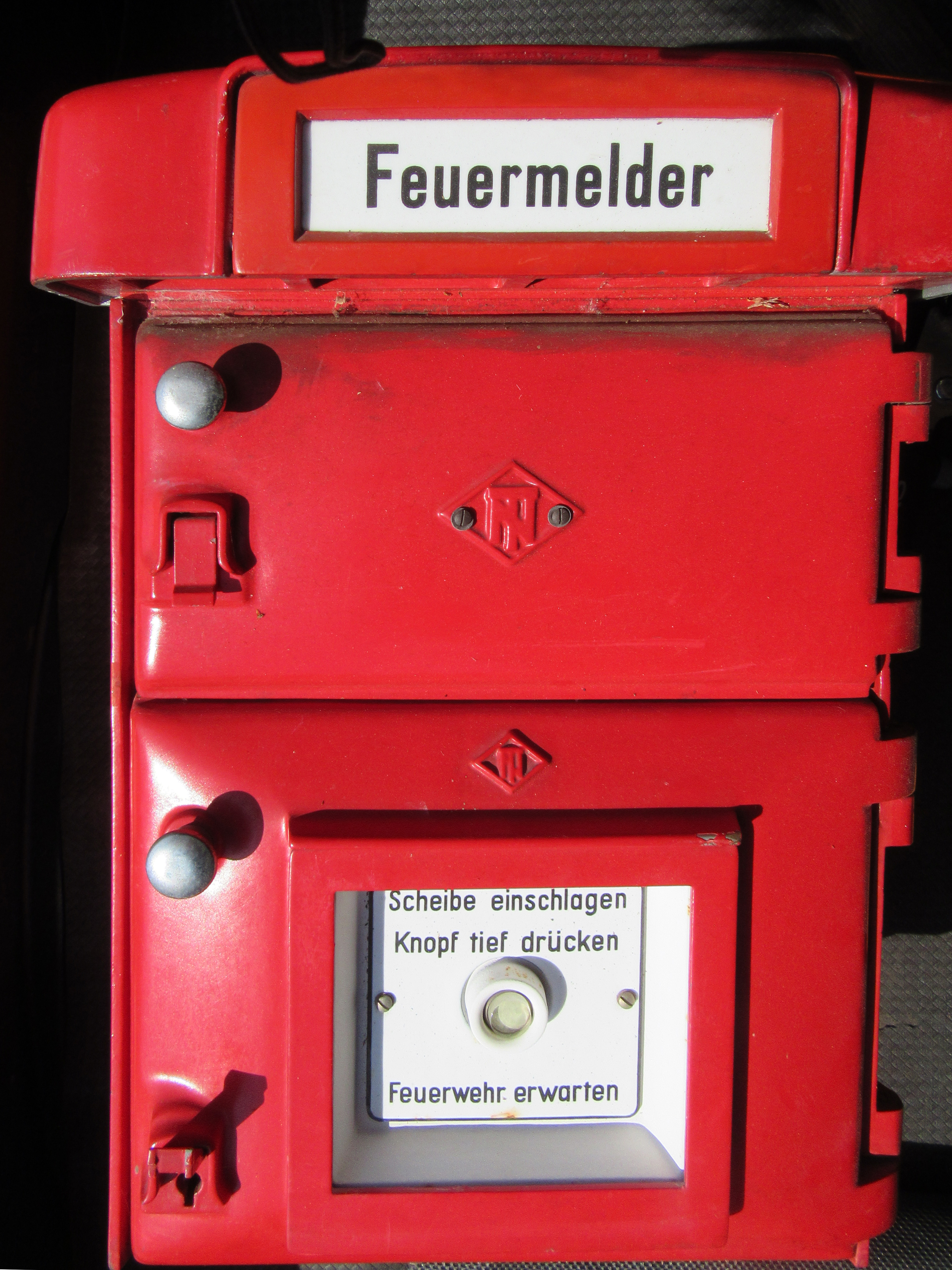

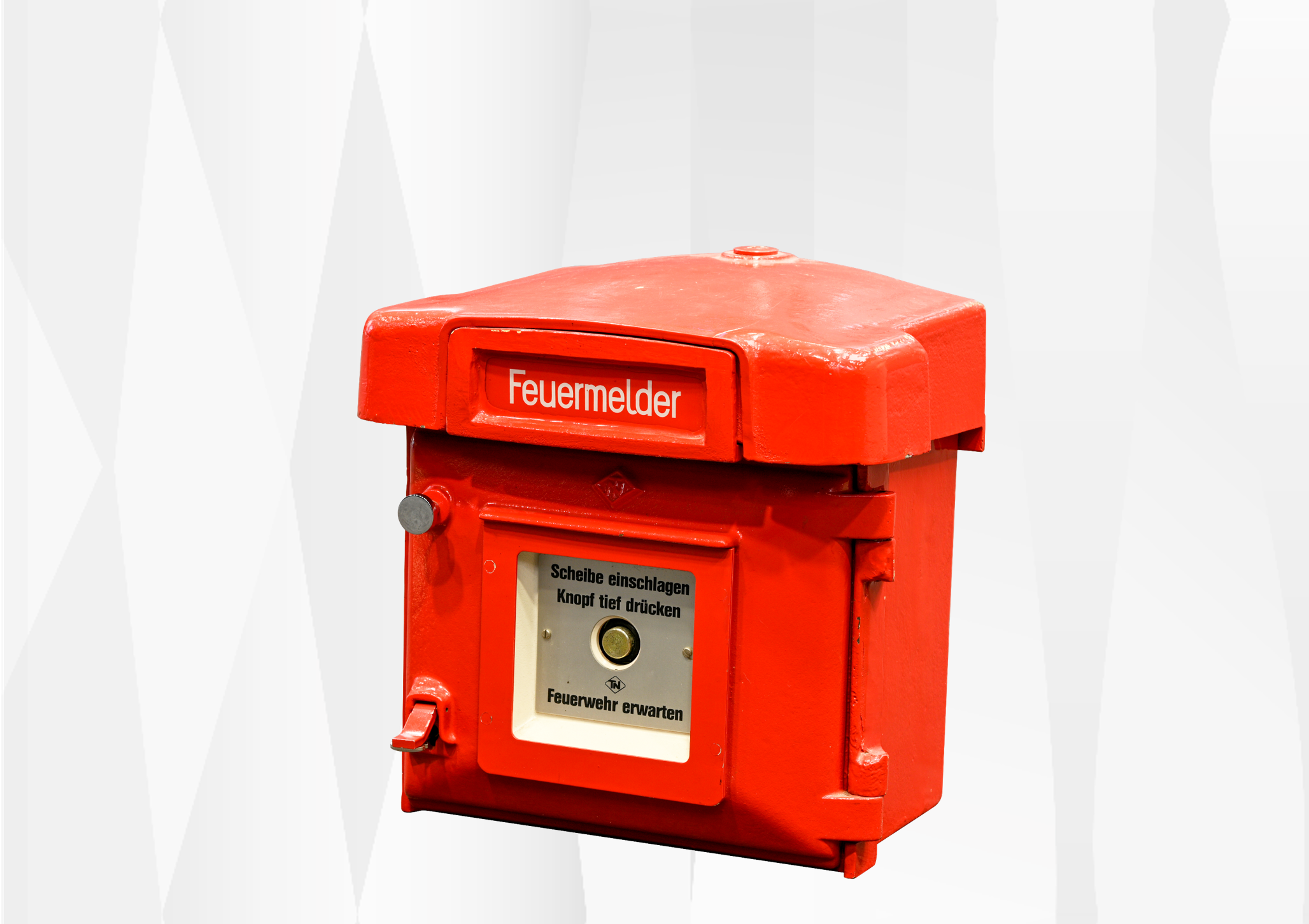

Ansicht Feuer-Hauptmelder Modell Frankfurt um 1960:

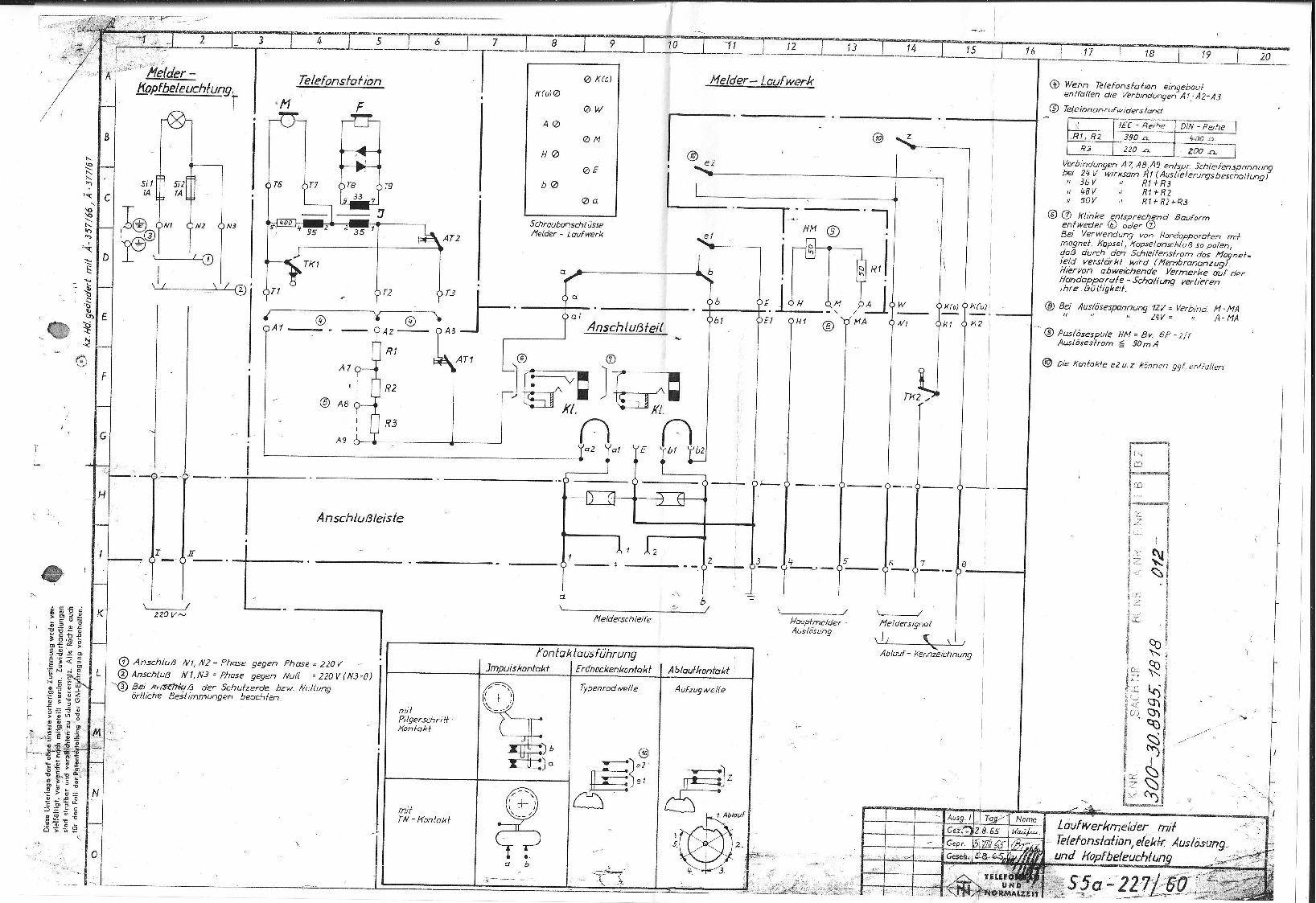

Elektrischer Schaltplan des Hauptmelders:

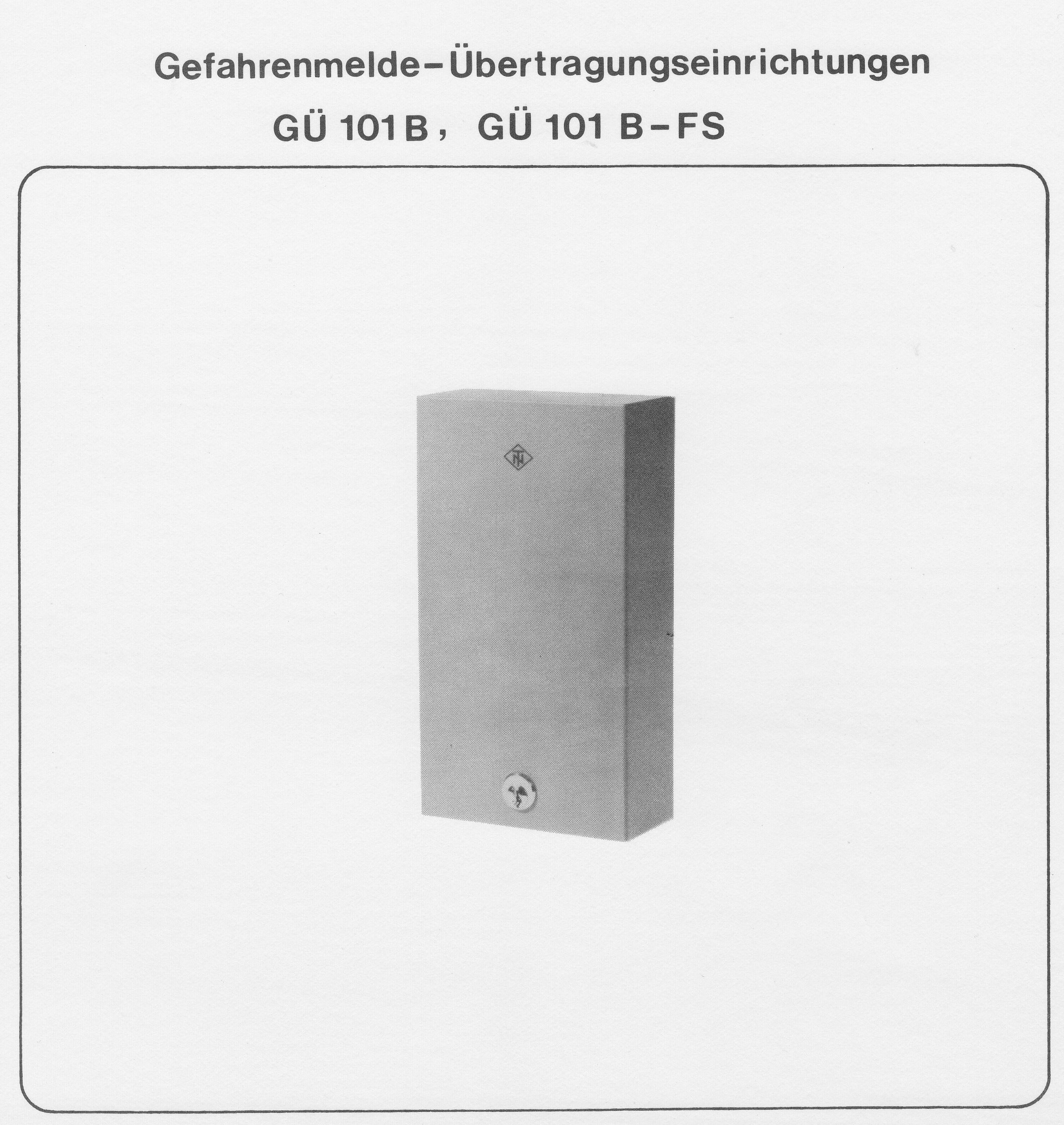

Brand-Übertragungseinrichtung GÜ 101 B
Produktinformation PI-32.62 Brand-Übertragungseinrichtung GÜ 101 B (Dez. 82):
Link zu pi_gue_101_b.pdf

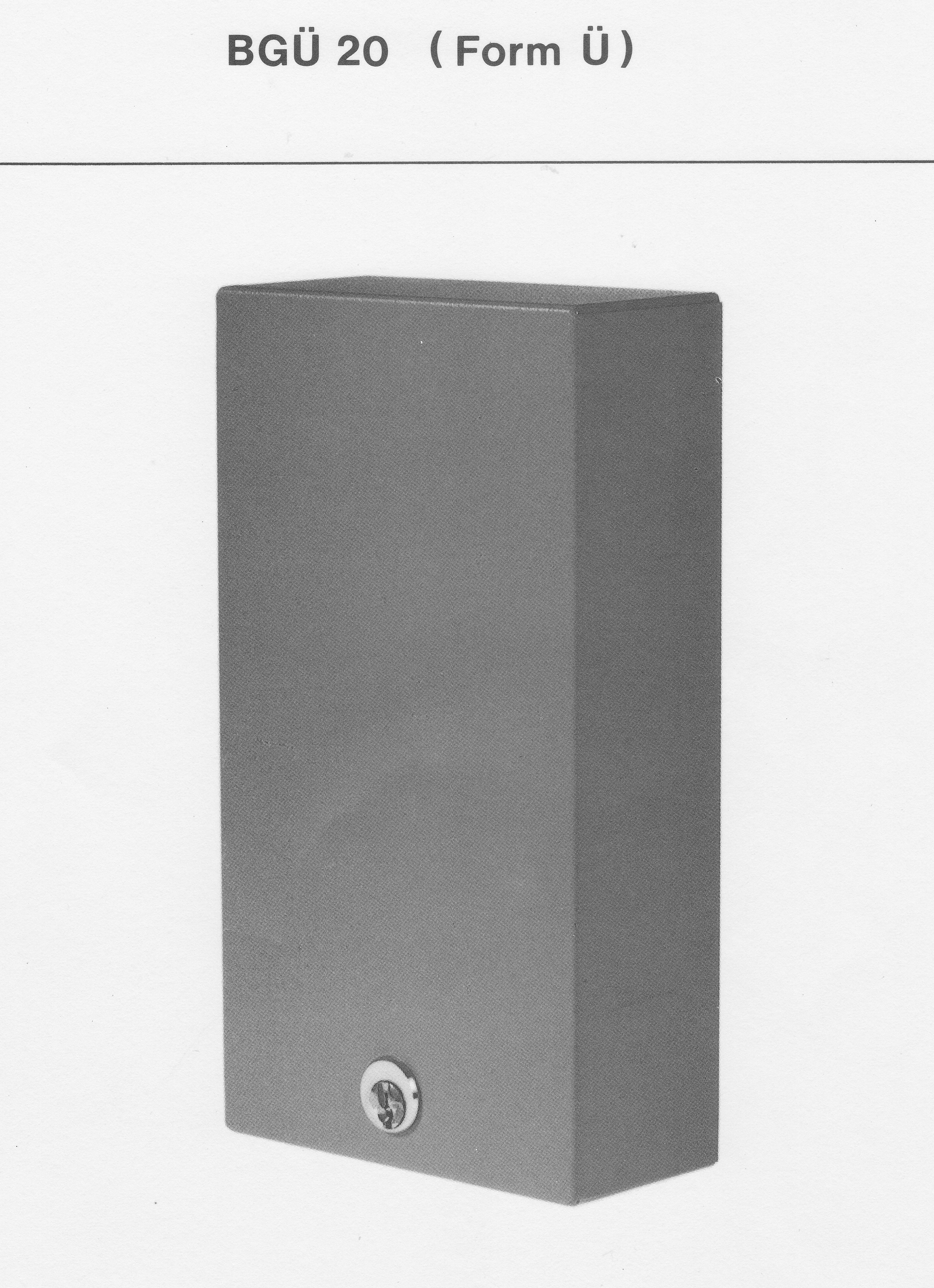

Brand-Übertragungseinrichtung BGÜ 20 Form Ü
-Einsatz ca. 1989-
Produktinformation PI-37.20b Brand-Übertragungseinrichtung BGÜ 20 Form Ü (Apr. 89):
Link zu pi_bgue_20_ue.pdf

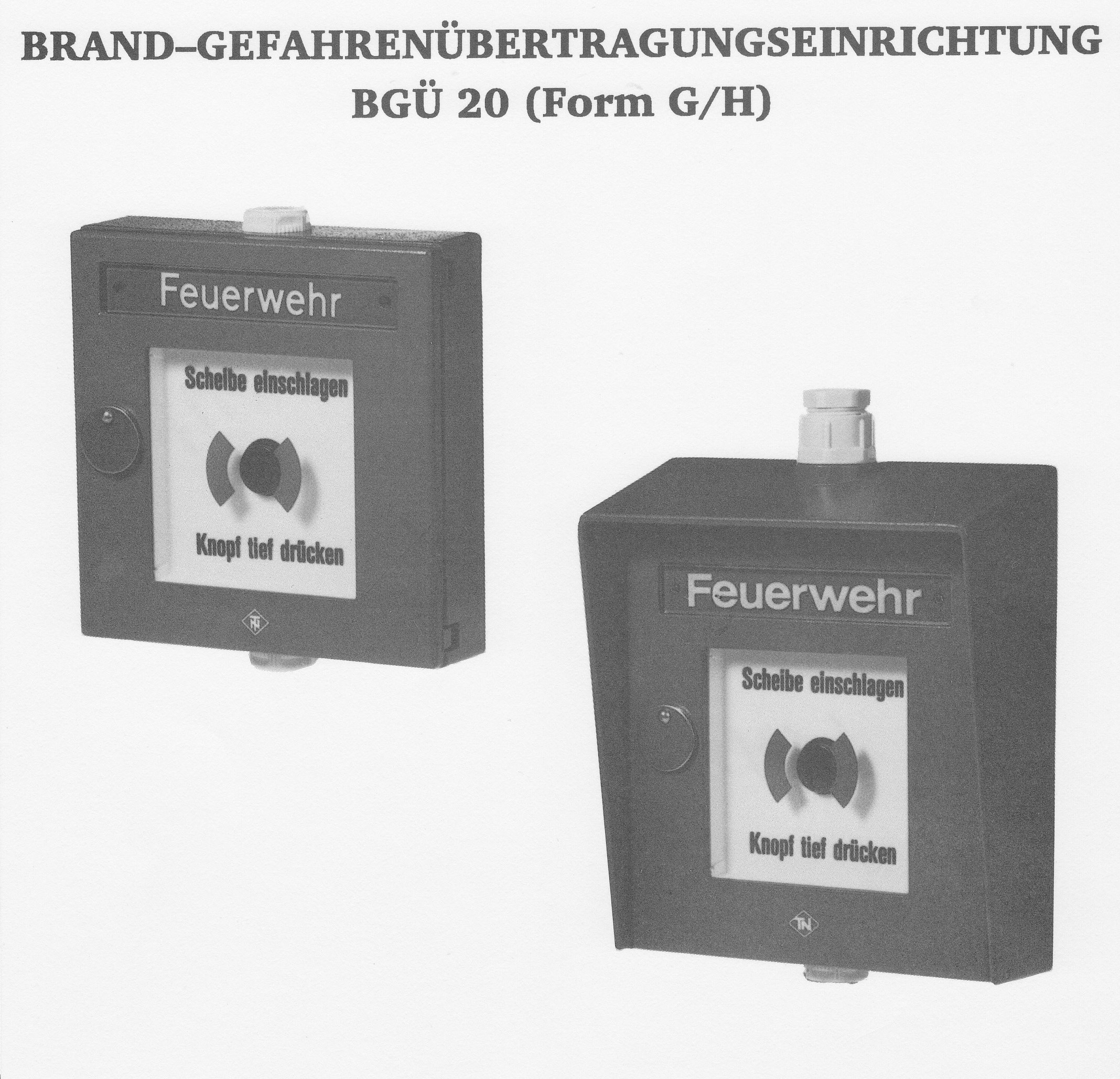

Brand-Übertragungseinrichtung BGÜ 20 Form G/H
-Einsatz ca. 1992-
Produktinformation PI-37.20c Brand-Übertragungseinrichtung BGÜ 20 (Dez. 92):
Link zu bgue_20.pdf
Brand-Übertragungseinrichtung BGÜ 40/30
-Einsatz ab ca. 1997-
Produktinformation PI-37.22b Brand-Übertragungseinrichtung BGÜ 40/30 (Jan. 98):
Link zu bgue_40_30.pdf
Brand-Übertragungseinrichtung BGÜ 40
-Einsatz ab ca. 1997-
Produktinformation PI-37.23a Brand-Übertragungseinrichtung BGÜ 40 Jan. 98):
Link zu bgue_40.pdf
