Objektüberwachung
Historischer EMC-Melder
-Einsatz ab ca. 1958-
EMC-gesicherter VS-Geräteschrank aus 1968
- 1: EMC I- oder EMC II- Gerät (Rode Melder, Hamburg)
- 2: Steckdose 220 V (im Schrank eingebaut)
- 3: Gleichrichter 12 V / 3 A
- 4: NR-Nebenmelderzentrale bis 6 Linien
- 5: Kienzle Zeitschreiber (Registr. Scharf / Unscharf)
- 6: Hauptmelder
- 7: Batterie bis 19 Ah
- 8: Platz für Verteiler B 85/1 oder größer
P / 830-1 bis 4: Projektierungsbeispiele für EMC-Anlagen (Okt. 68):
Link zu projektier._emc-anlagen.pdf
Prinzip EMC-Überwachung

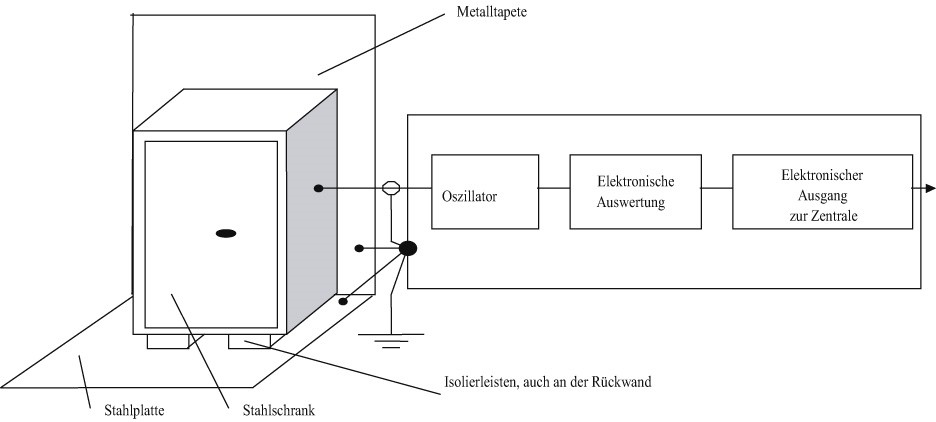

Prinzip einer Objektüberwachung mittels EMC
EMC III von Rode-Melder
EMC III-Ausgang für Hauptmelder-Auslösung
Beschreibung EMC III für HM-Auslösung
Link zu beschr_emciii.pdf

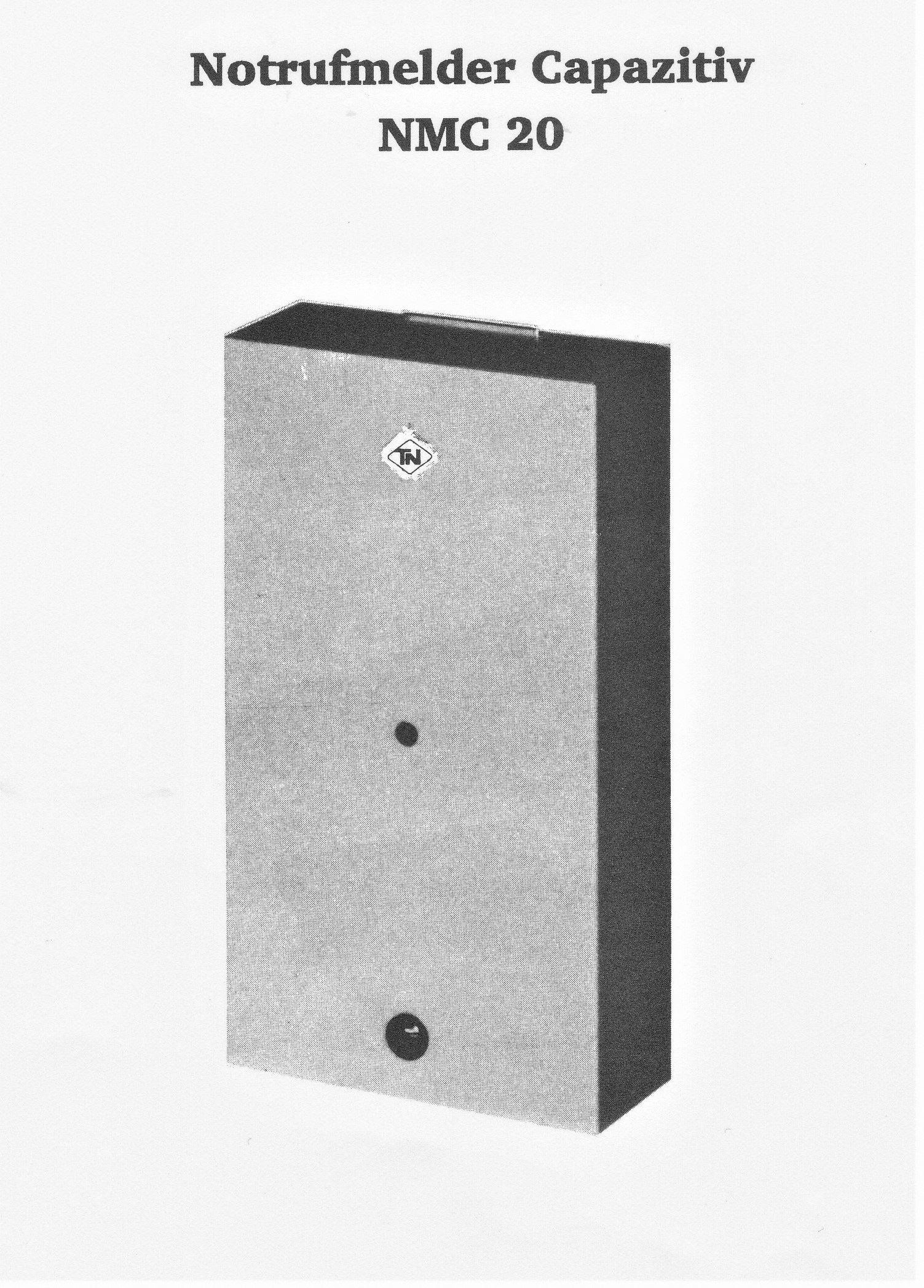

TN-EMC-Melder NMC 20 aus den 1990iger Jahren
Produktinformation PI-34.30 Notrufmelder Capazitiv NMC 20 (Mai 92):
Link zu pi_nmc_20.pdf
RODE Melder-EMC V aus ca. 1998

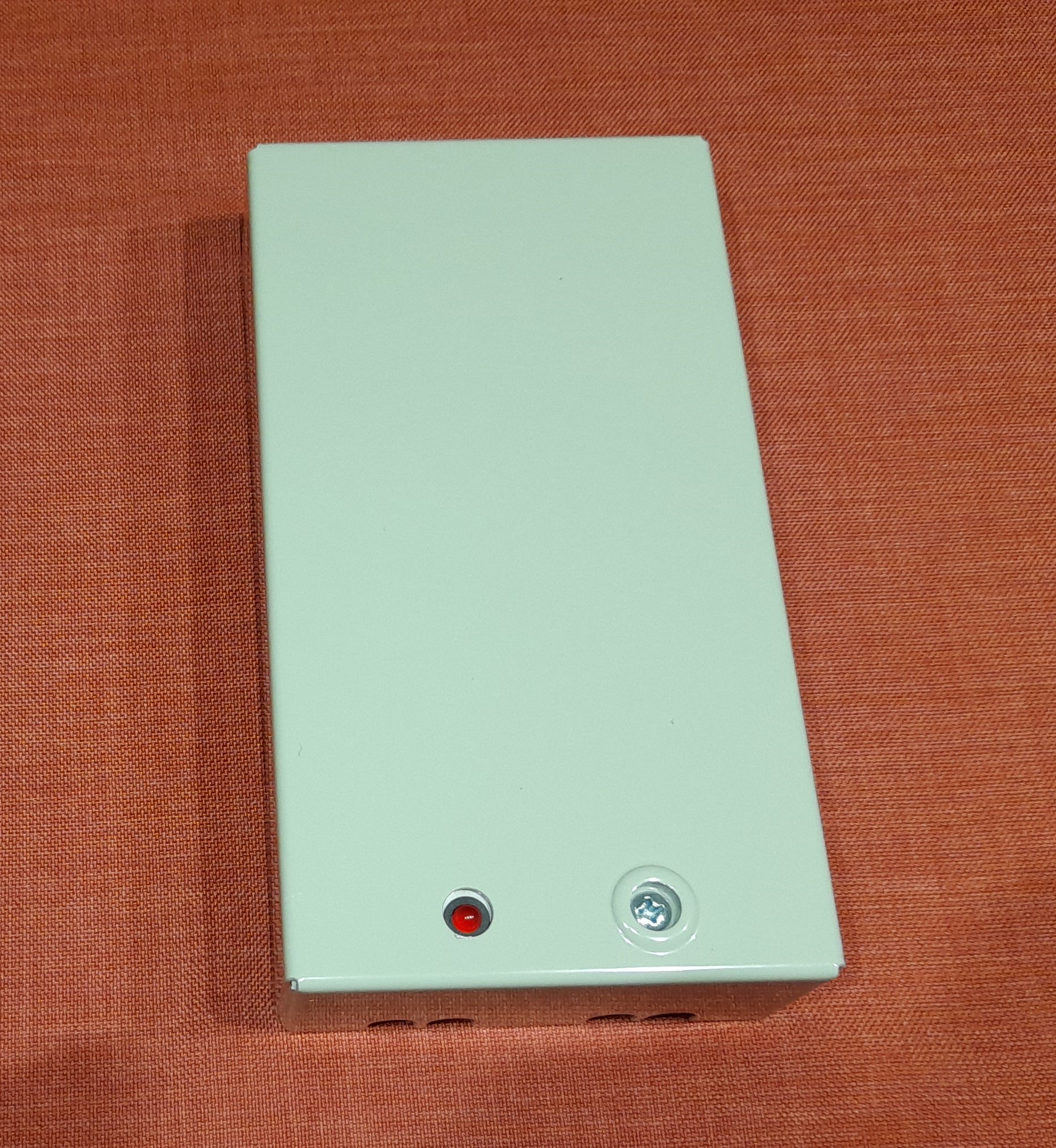

EMC V

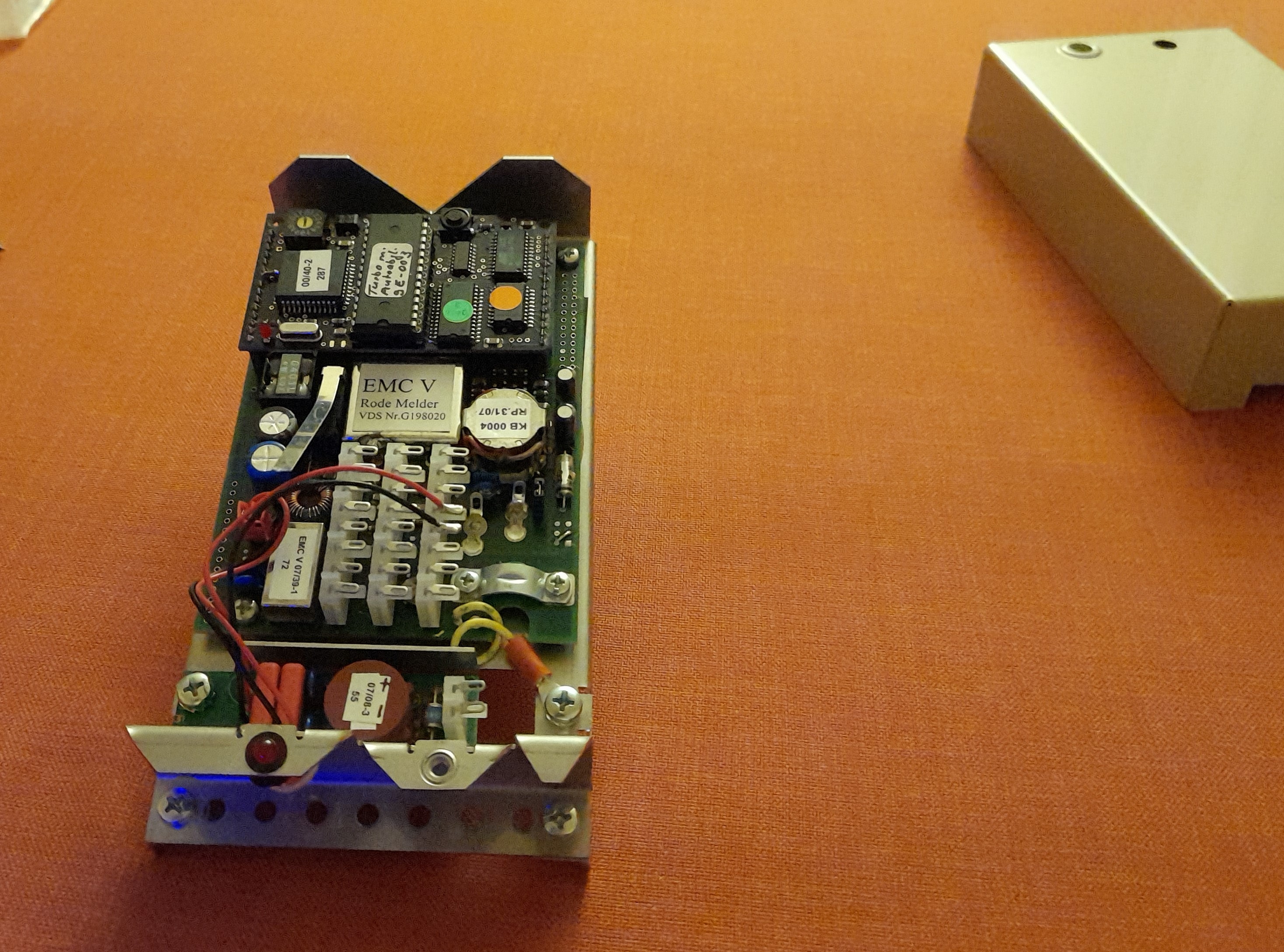

EMC V offen

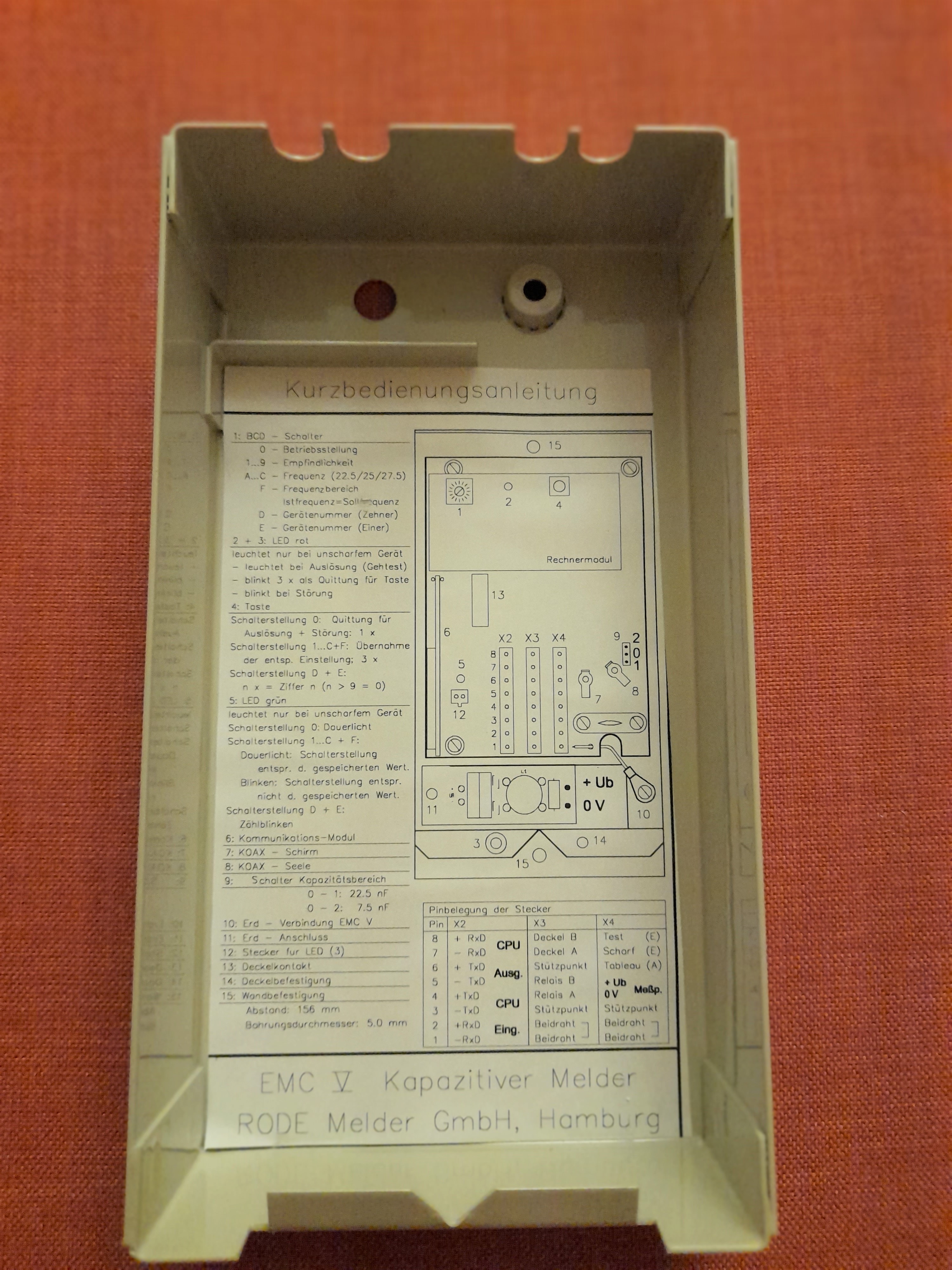

Kurzanleitung im Gehäusedeckel
Installationsanweisung EMC V von Rode Melder (Mai 1998):
Link zu inst._emc_v.pdf
Produktinformation PI - 34.30 Kapazitivmelder EMC V (Jan. 99)
Link zu pi_emc_v.pdf
EMC 58 aus ca. 2005

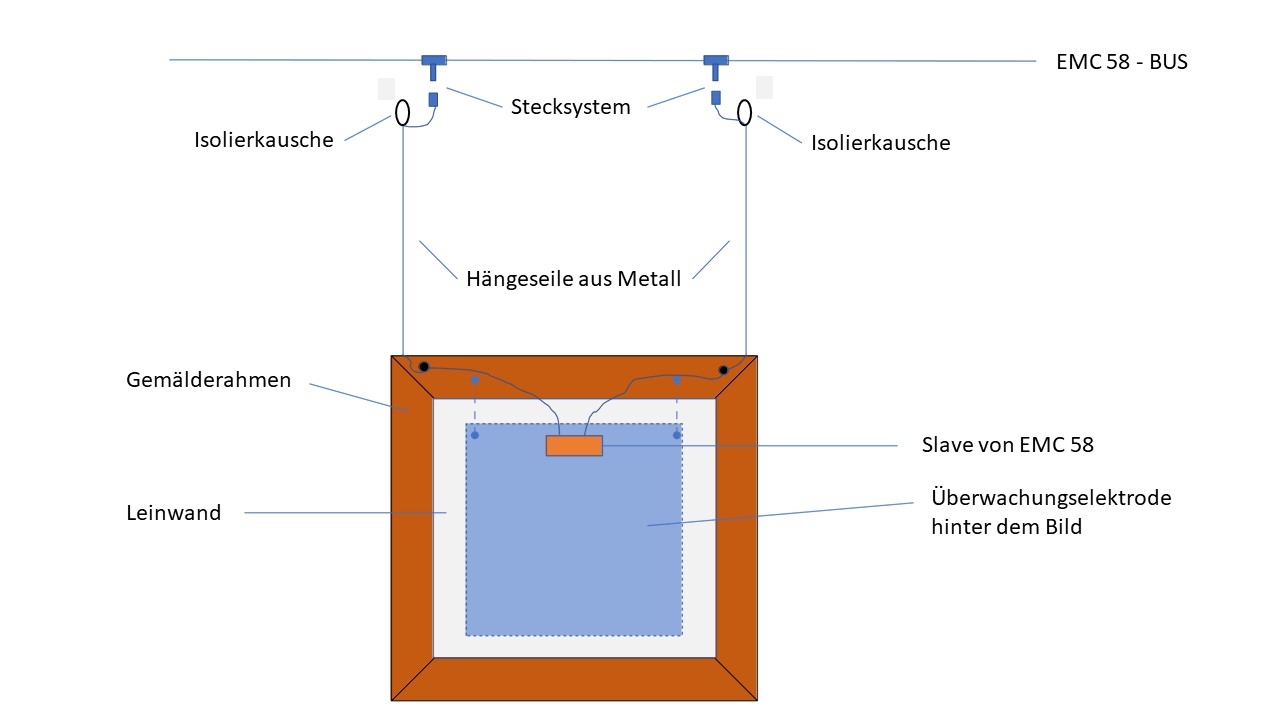

Prinzip der Bilderüberwachung
Darstellung der Bildverkabelung
Hinweis: die metallenen Hängeseile wurden als "unsichtbare" Übertragungsleitungen genutzt.
Prinzip des EMC 58-BUS-System
Anschaltung EMC 58 an UGM und PC-Arbeitsplatz
Tätigkeiten am Bilderbearbeitungsplatz:
- Bilder sperren
- Bilder in Revision nehmen
- Empfindlichkeit der Überwachung ändern
- Hinweistexte ändern
- Grafiken erstellen (z.B. Gebäude, Etage, Raum, Flur)

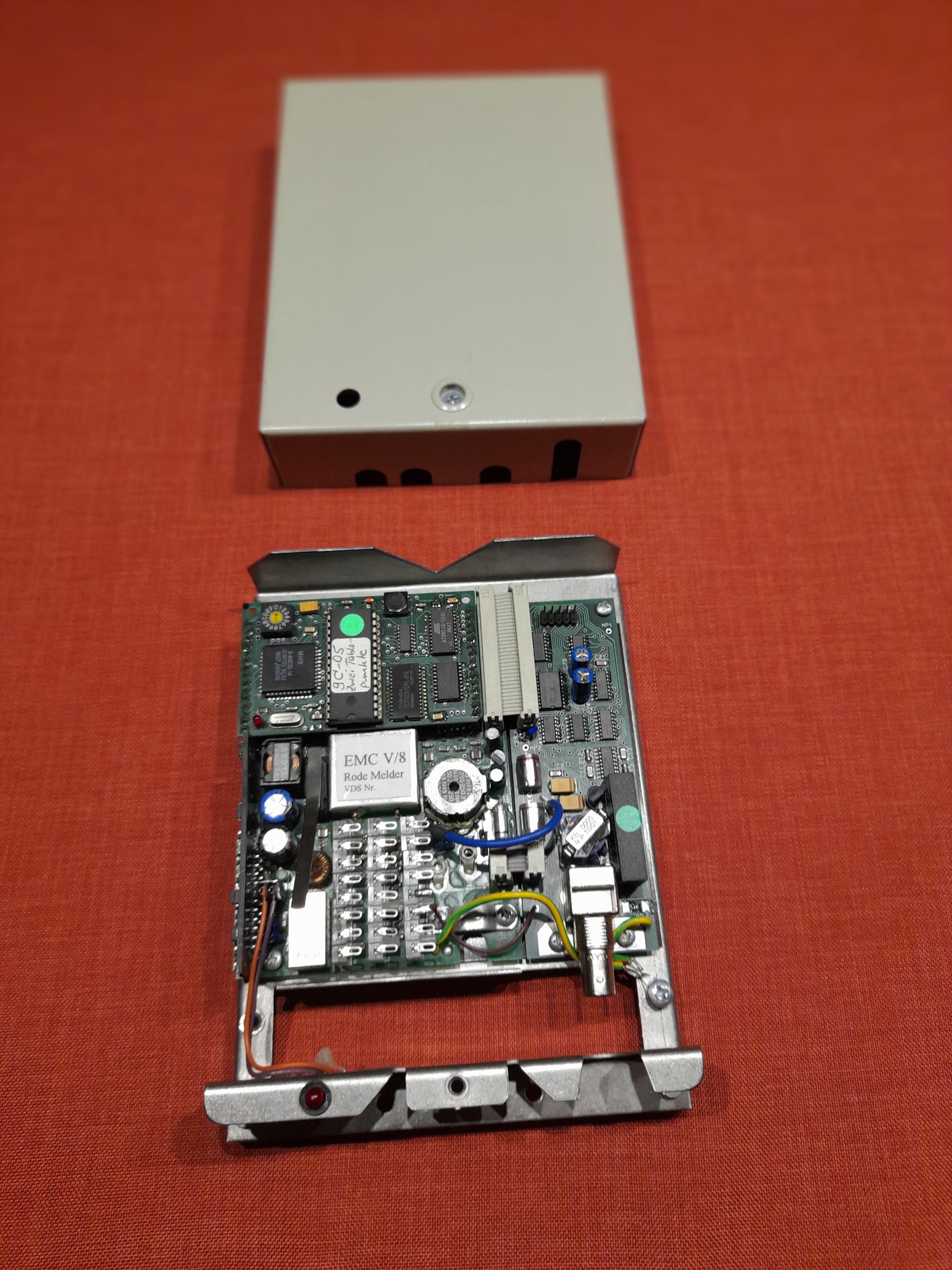

Mastergerät EMC 58: Vorwiegender Einsatz für Bildersicherung
(max. 8 Slave pro Master)
(gab es auch als Einschub-Version für 19 Zoll-Rahmen)

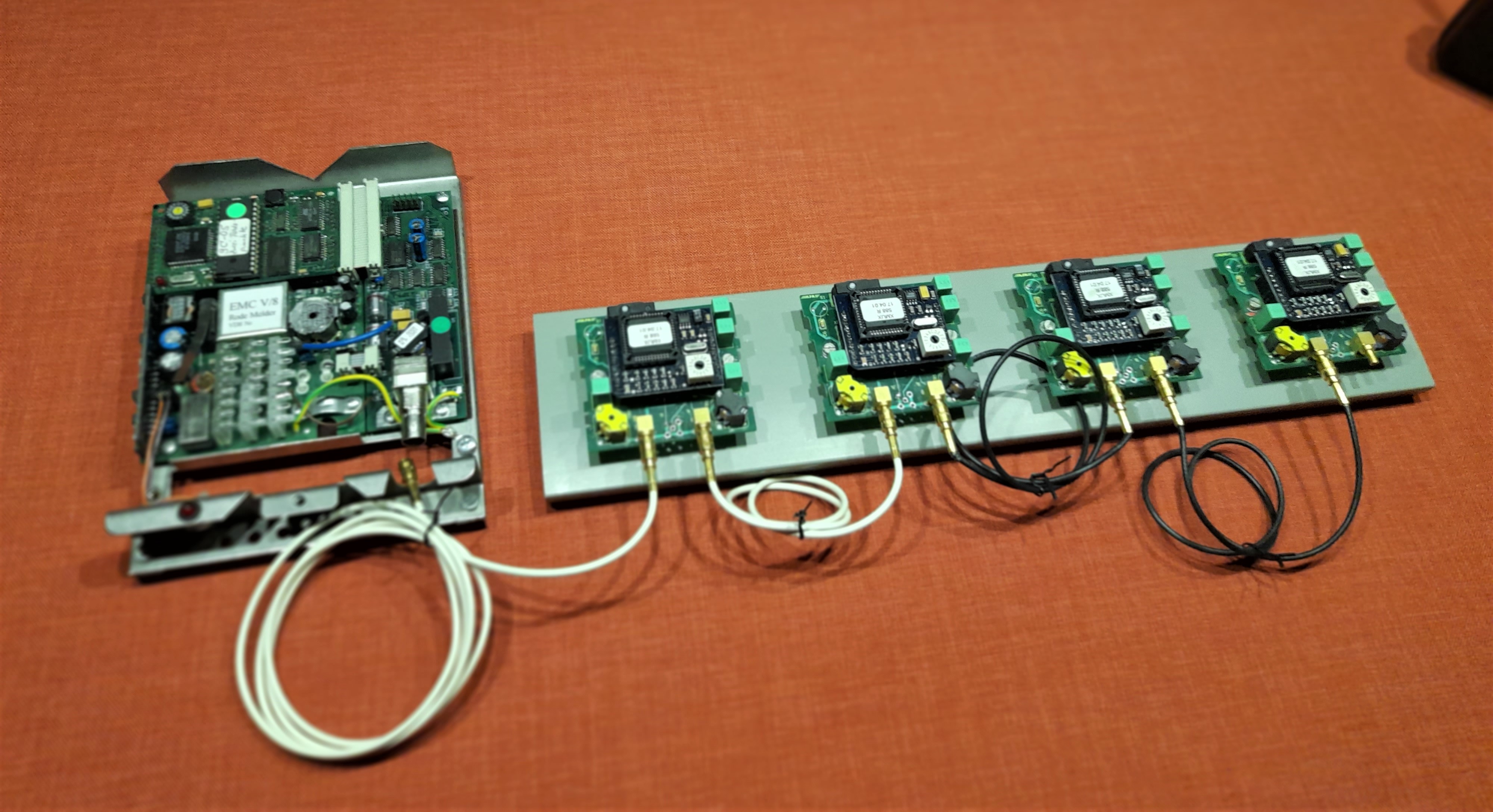

EMC 58 im Versuchsaufbau als Master mit vier Slaves

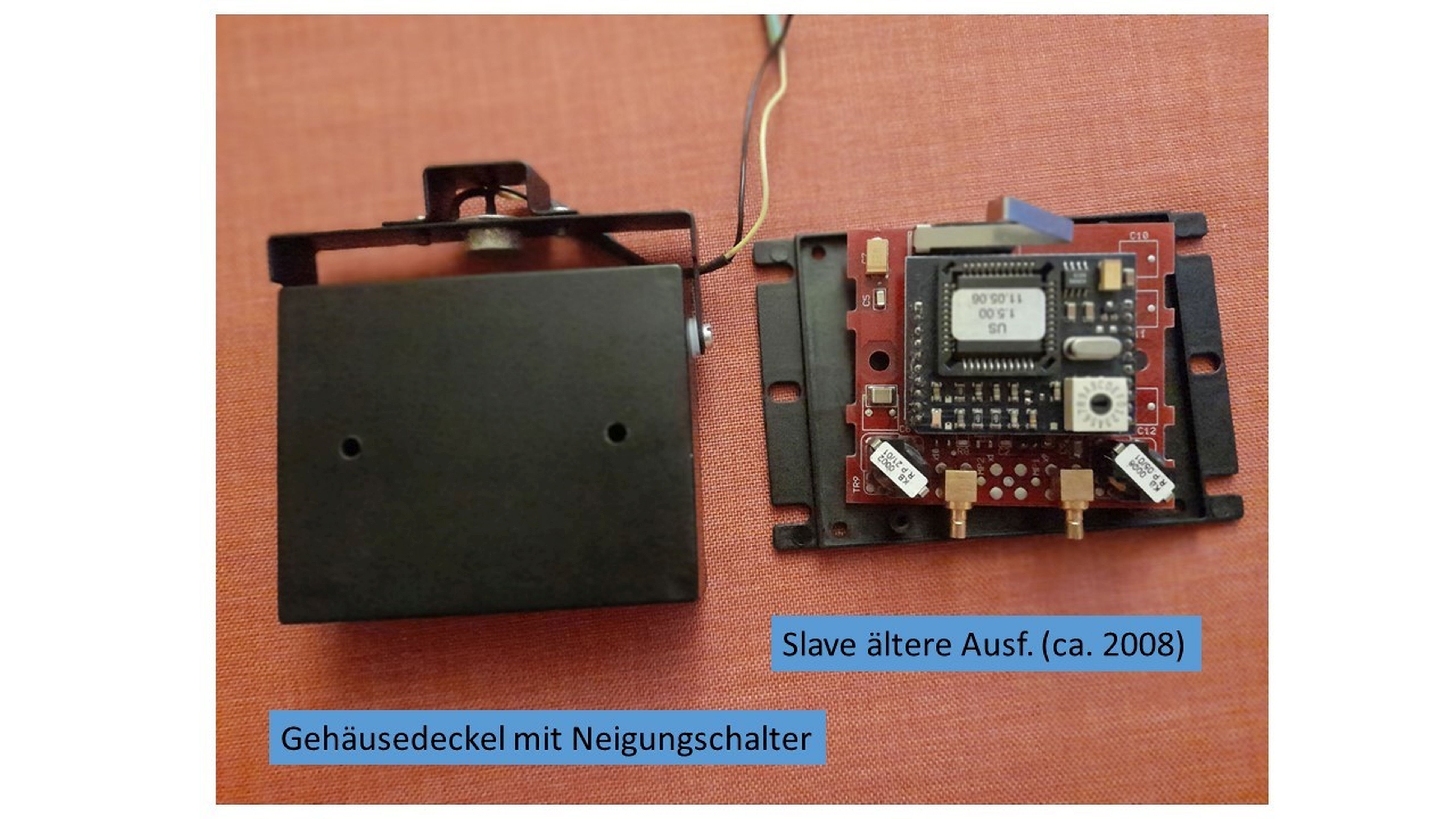

Slave ältere Ausführung

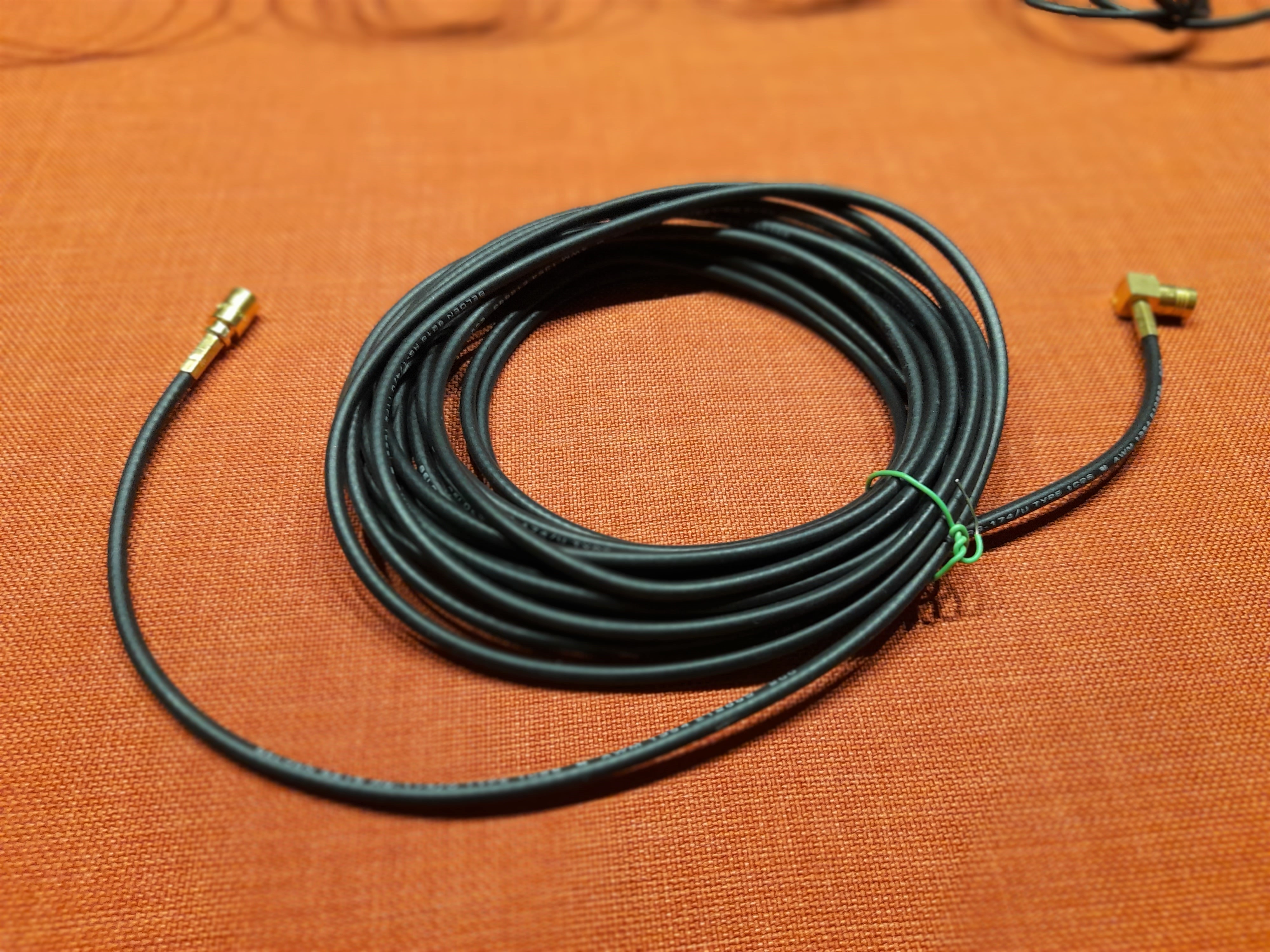

Verbindungskabel Koax RG 174

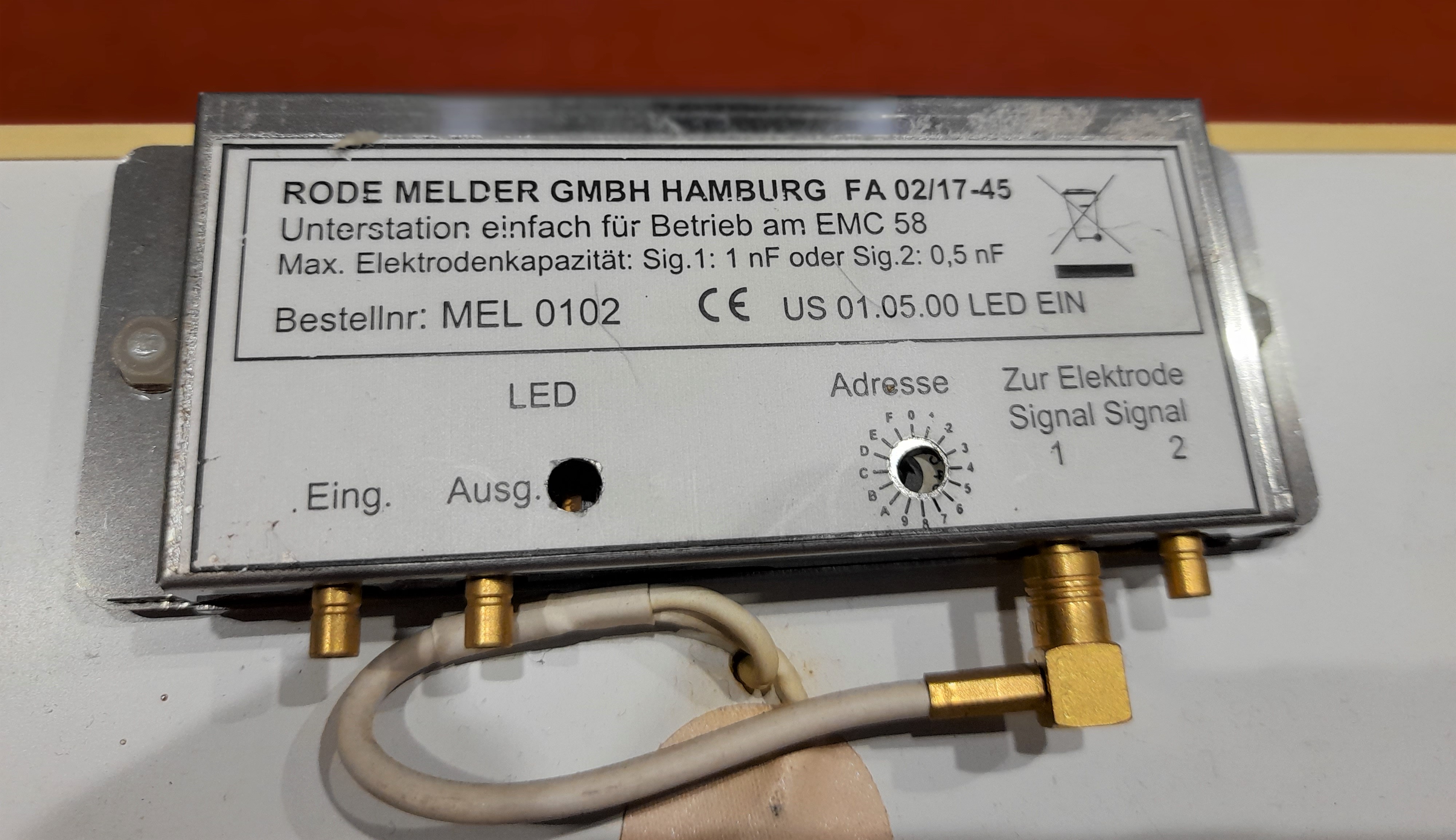

Slave neuere Ausführung

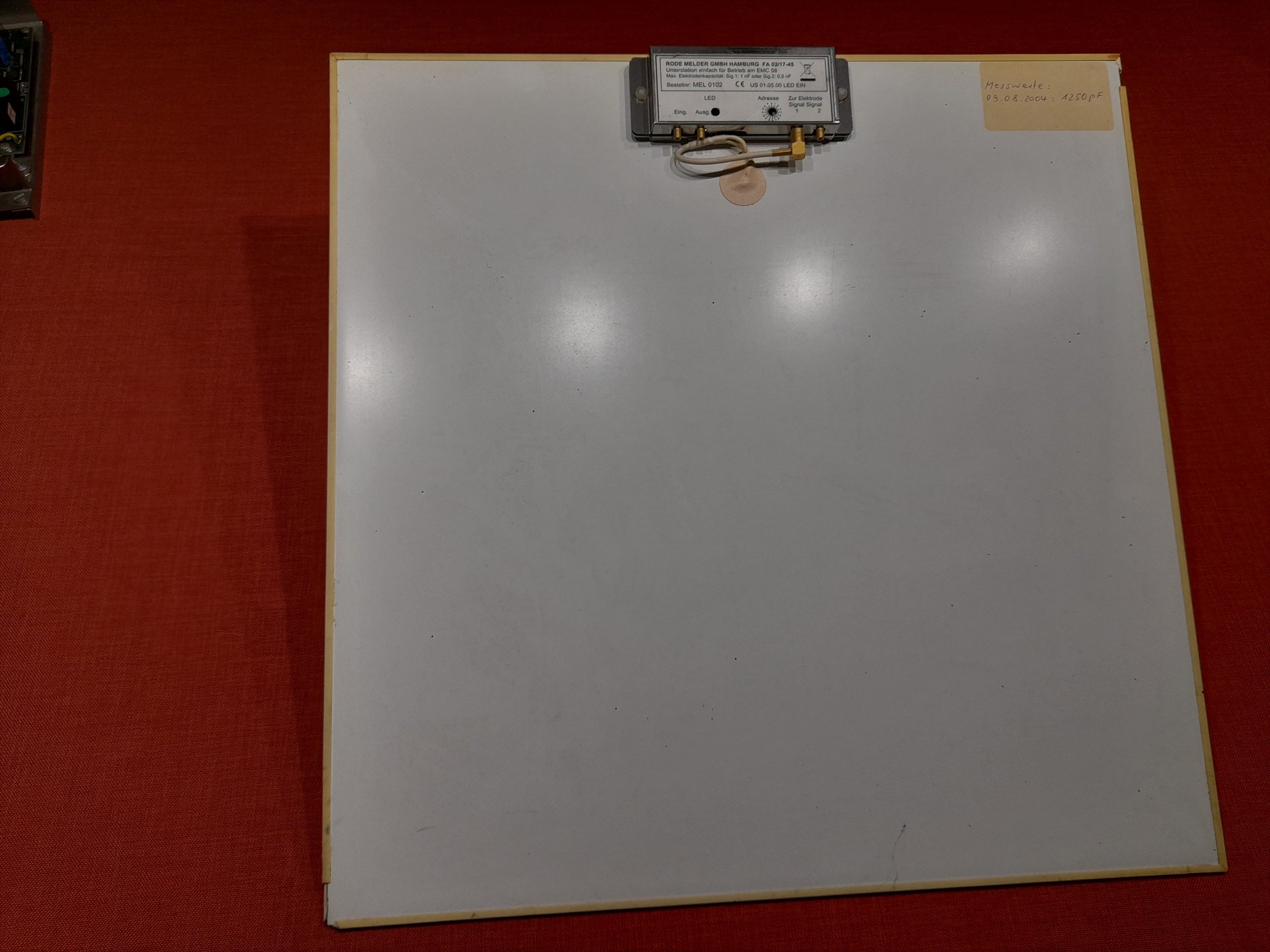

Bild zeigt eine Bilderelektrode (wird hinter das Bild gehängt)
EMC-Prüfgeräte
Diese Prüfgeräte wurden zum Ausmessen der Objektkapazität benutzt. Die Objektkapazität war für die Einstellung des Kapazitätsbereiches und damit für die Empfindlichkeit der Überwachung wichtig ( EMC V hat z.b. zwei Schutz-Bereiche: max.7,5 nF und max.22,5 nF ).

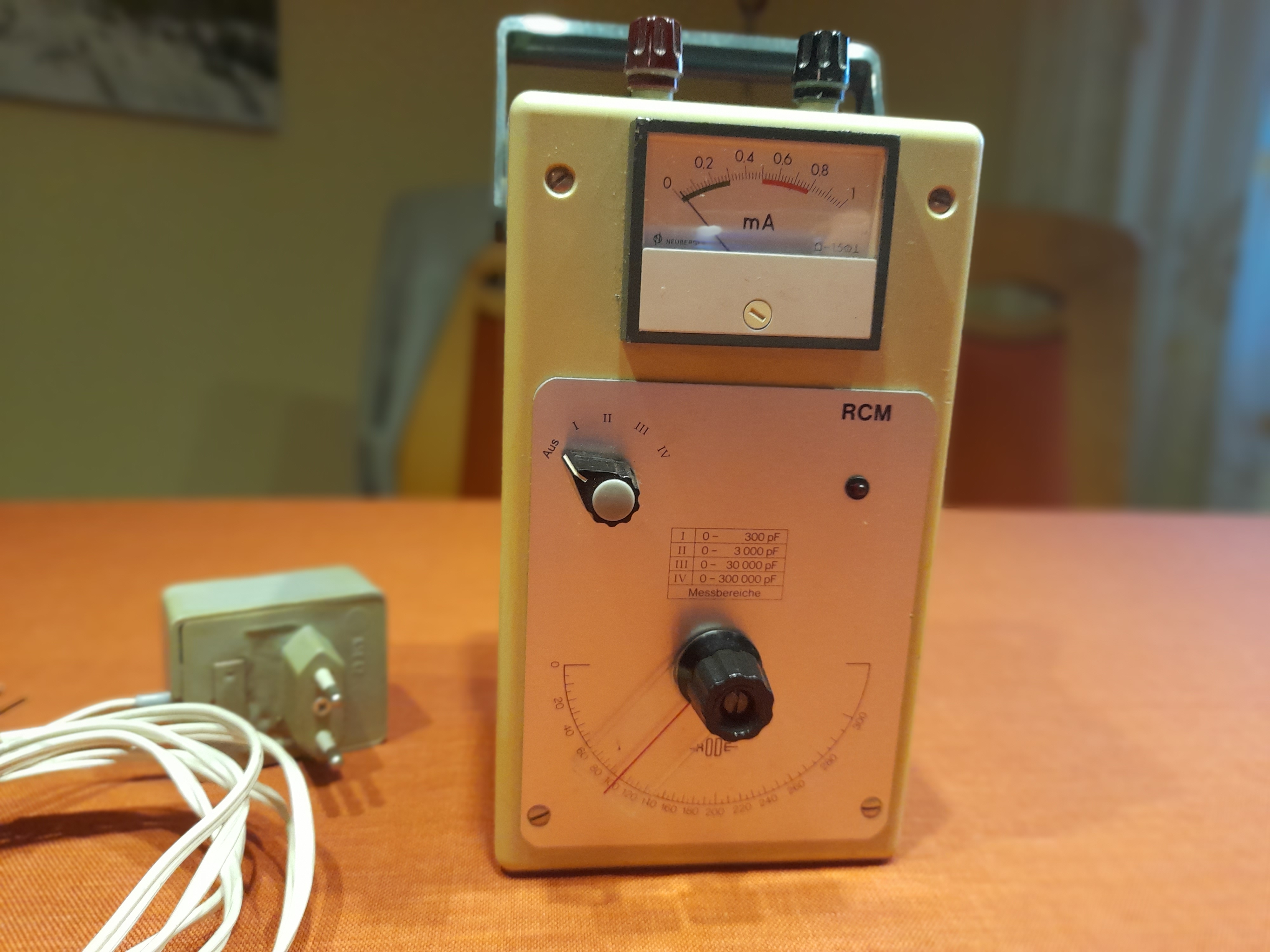

Älteres Messgerät RCM von RODE MELDER

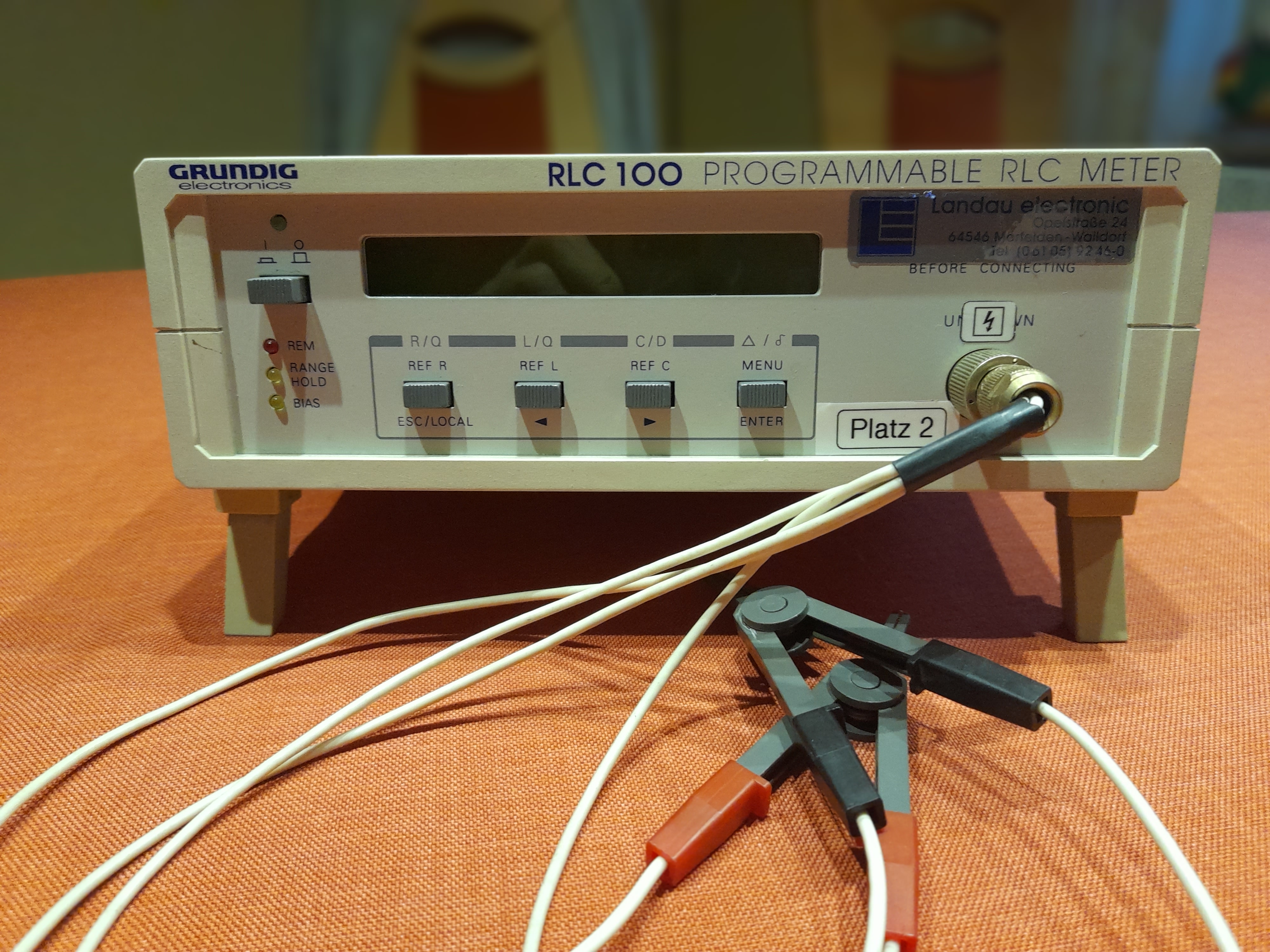

Moderneres Messgerät RLC 100 von GRUNDIG
Prüfstift für elektrische Felder
Bei Annäherung des Prüfstiftes an das EMC-Überwachte Objekt, fängt die weiße Prüfspitze an zu Leuchten. Damit kann ein einfacher Nachweis über das Vorhandensein des elektrischen Überwachungs-Feldes erbracht werden.
Slave-Prüfgerät für EMC 58

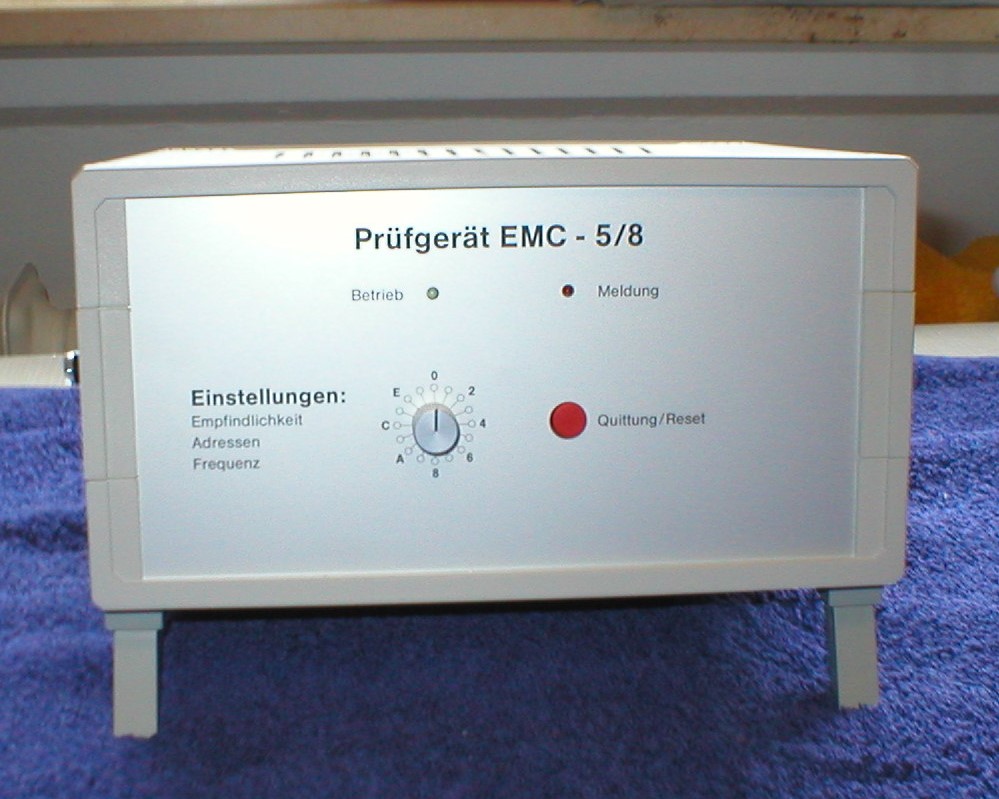

Bild zeigt die Frontansicht des PG

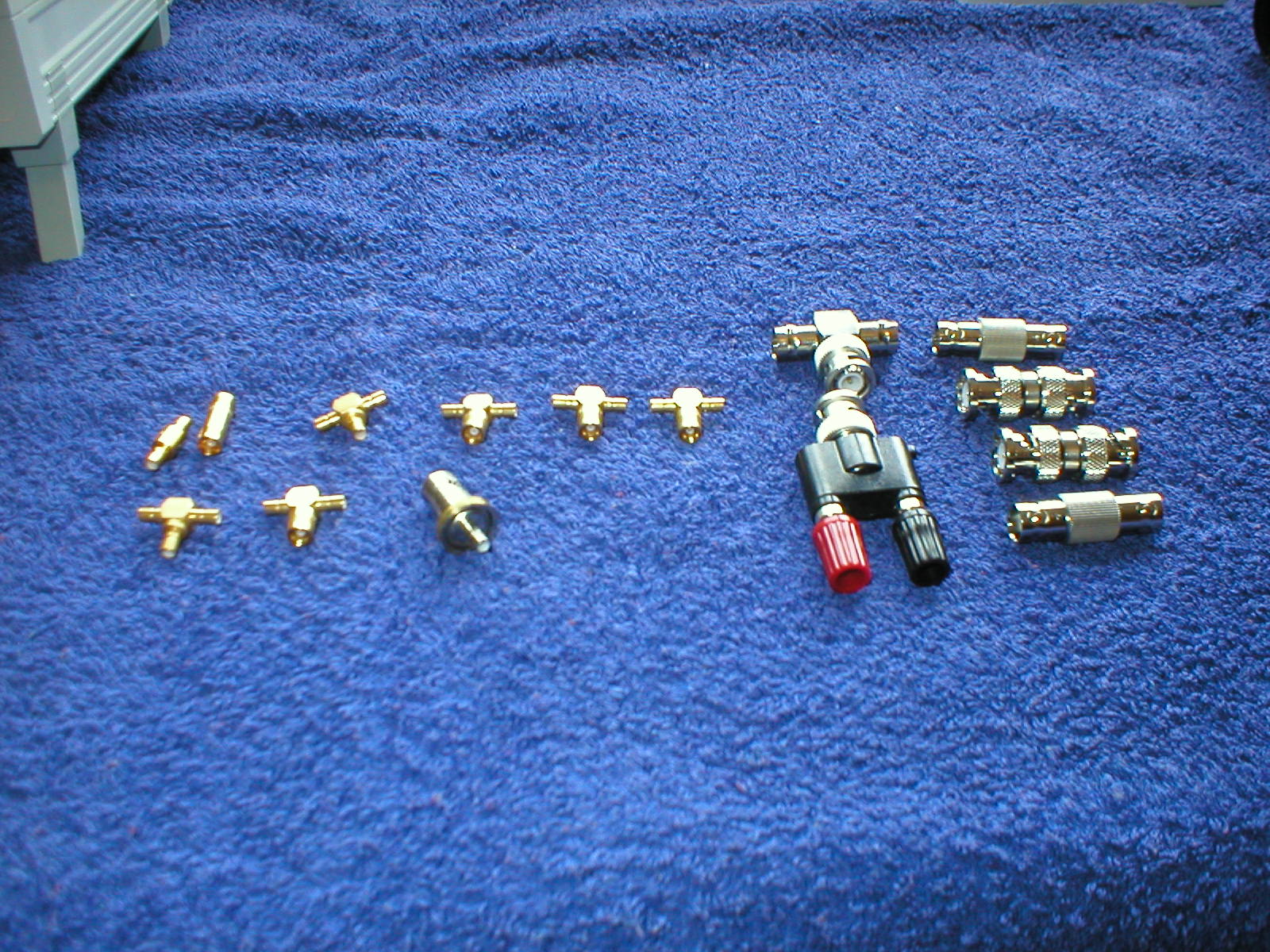

Bild zeigt Stecker-Set des PG
Mit Hilfe dieses Prüfgerätes war es möglich, schon installierte und verkabelte Bilder zu prüfen, auch wenn die Zenraleinheiten (EMZ, EMC 58 und KODO) noch nicht geliefert bzw. montiert waren. Ferner konnten damit auch fehlerhafte Slaves getestet werden.
EMC-Vitrinenmelder

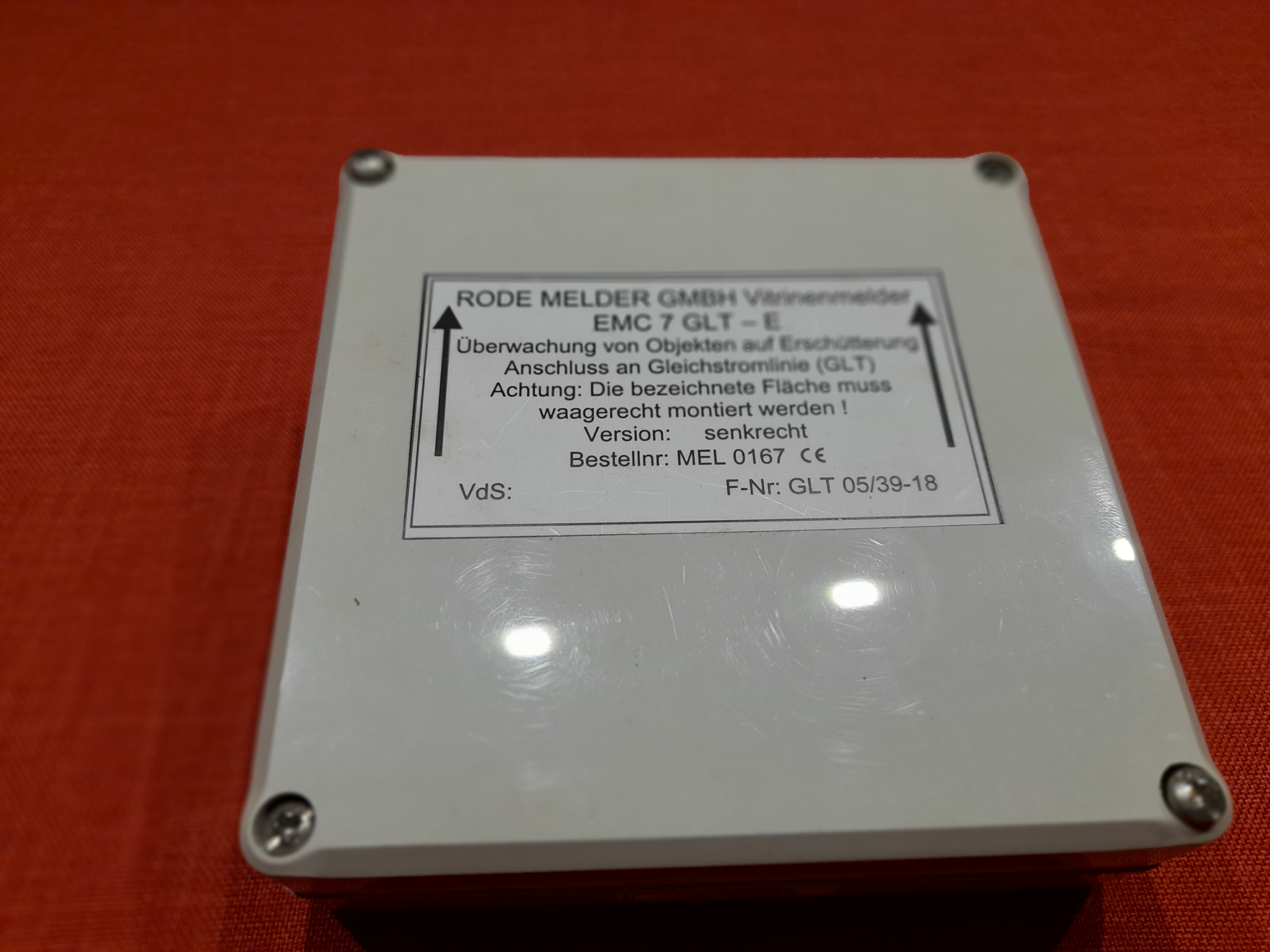

EMC-Vitrinenmelder von RODE

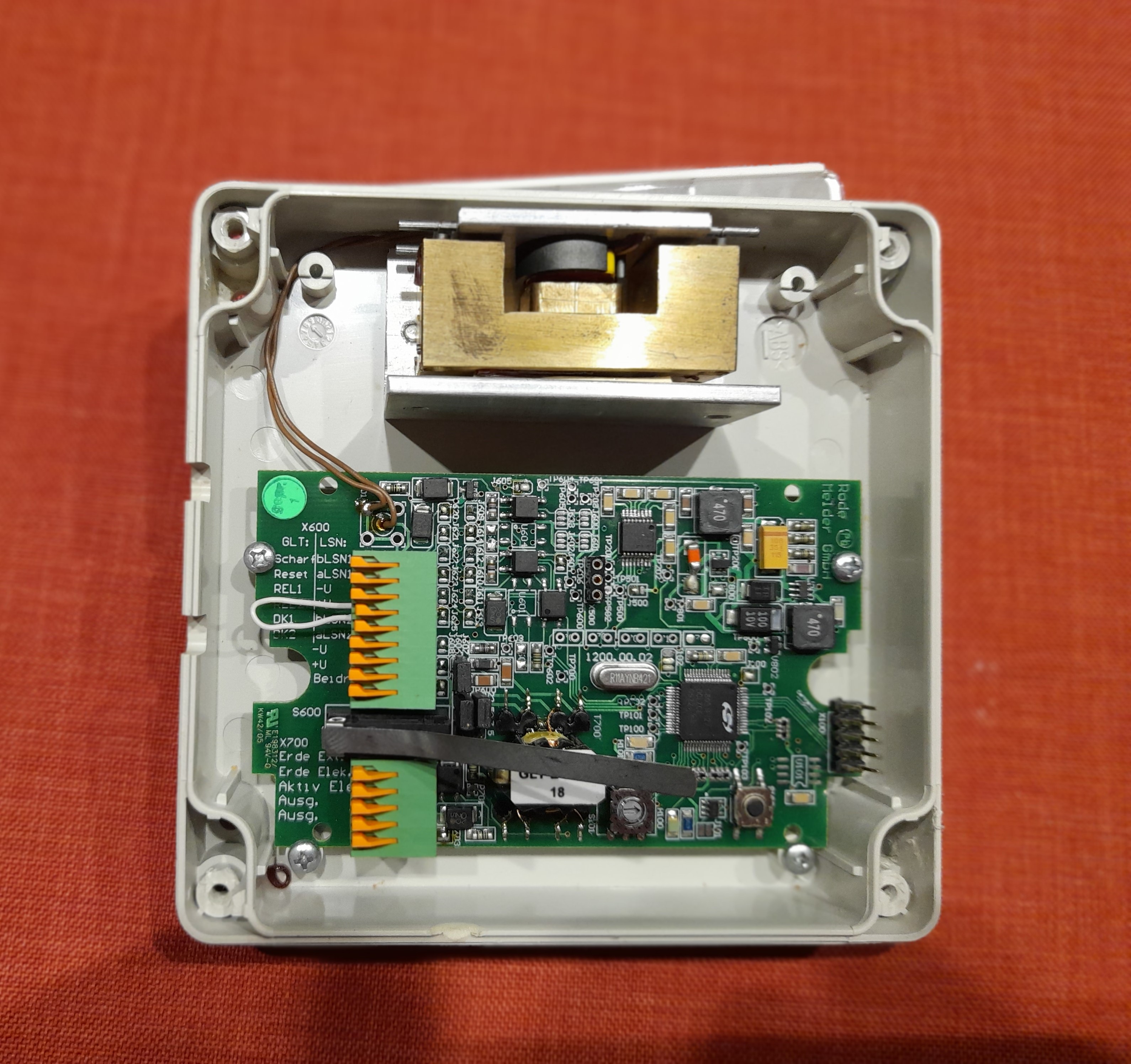

Vitrinenmelder offen

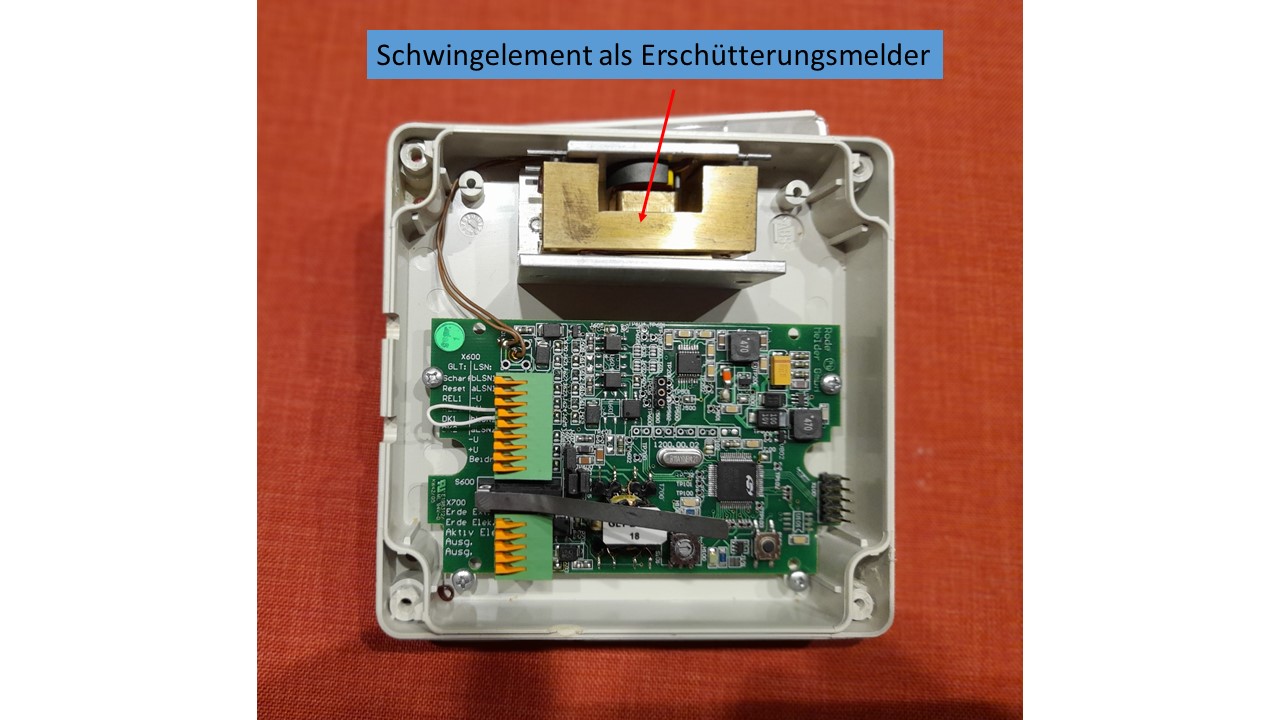

Blick auf den Sensor

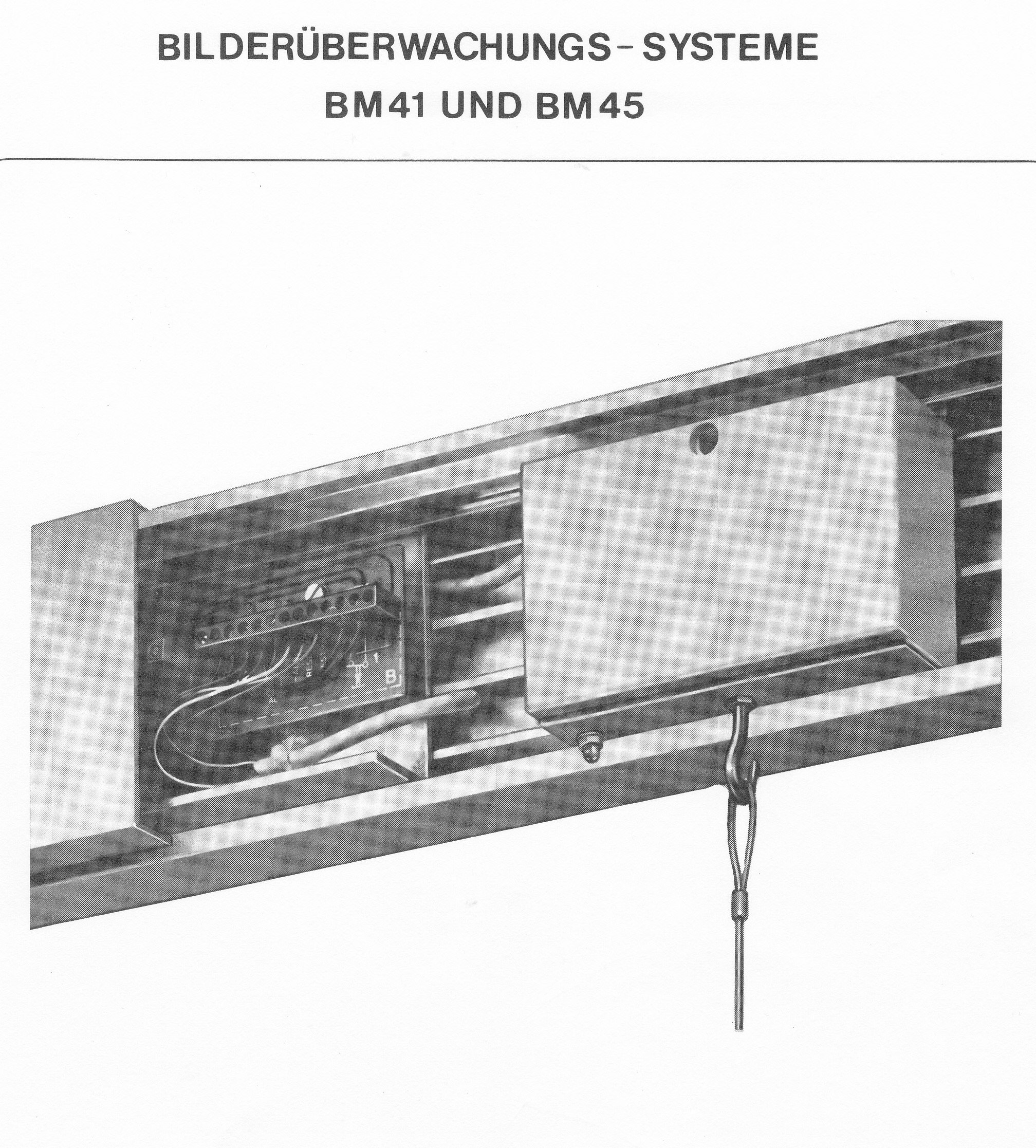

Bildermelder BM 41 und BM 45
-Einsatz ab ca. 1985-
Produktinformation PI - 34.31 BM 41 und BM 45 (Febr. 85):
Link zu pi_bm_41.pdf
Körperschallmelder
Historischer Tresorkontakt

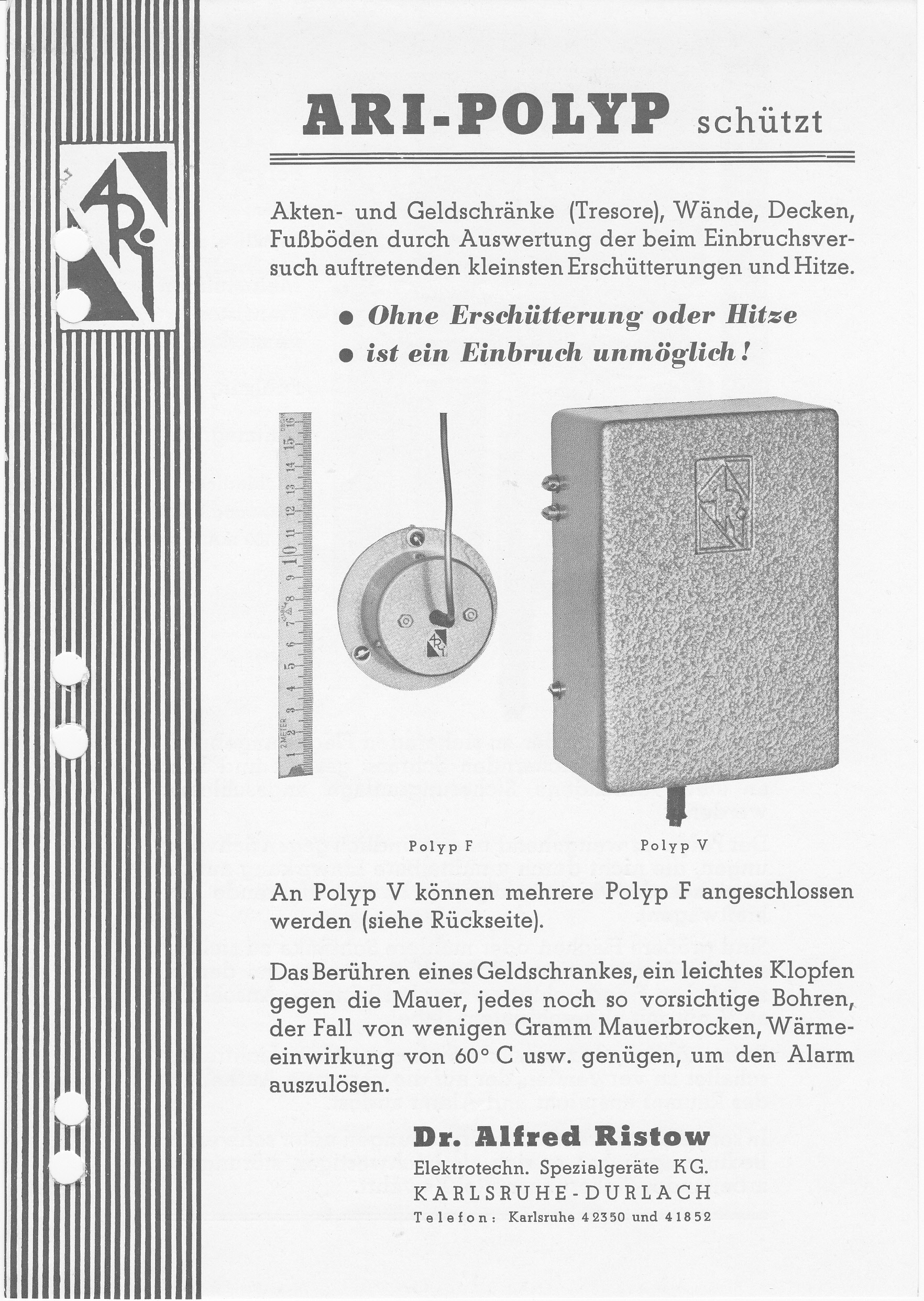

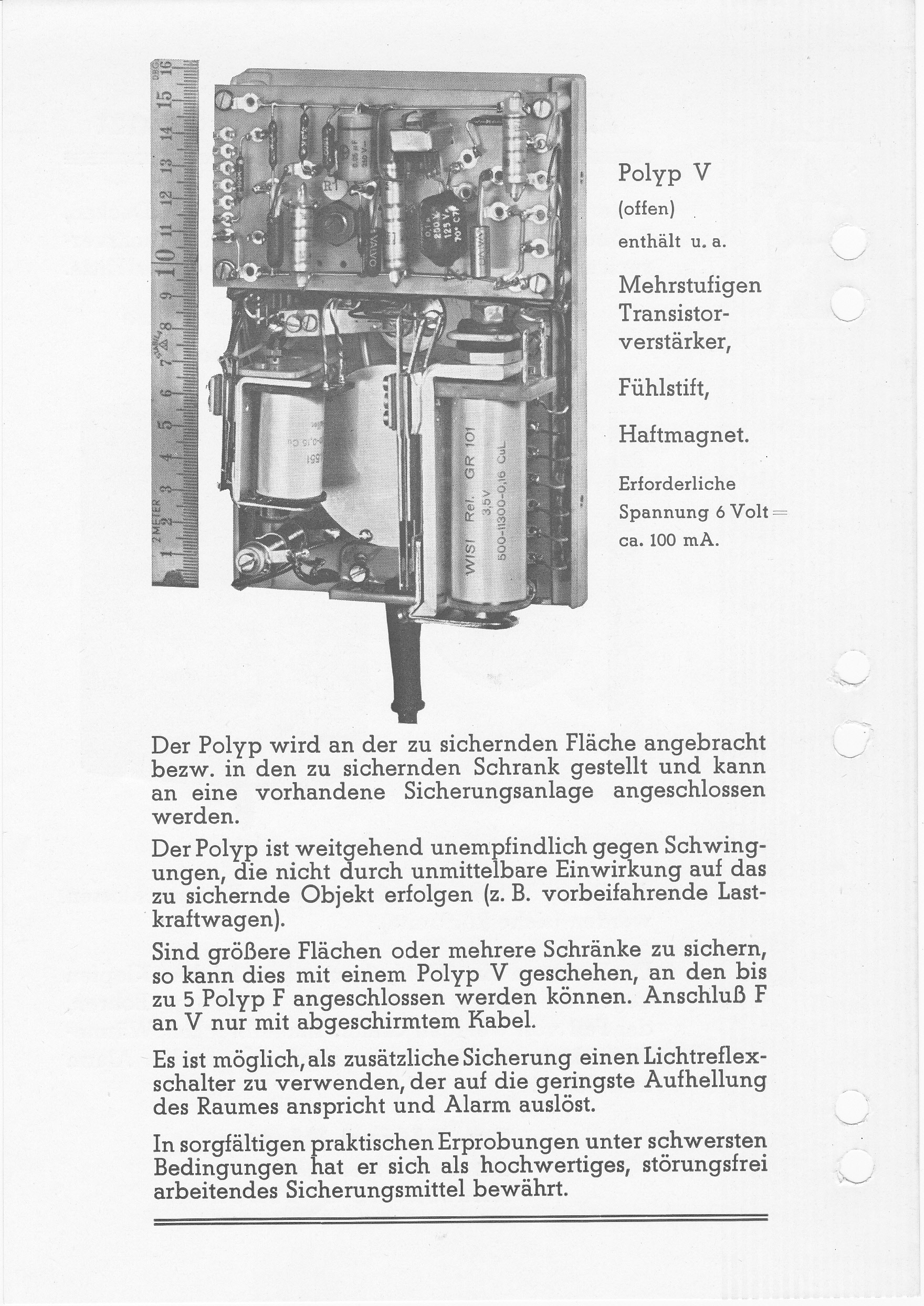

ARI-Polyp F und V von RISTOW (ca. Anfang der 50iger Jahre):

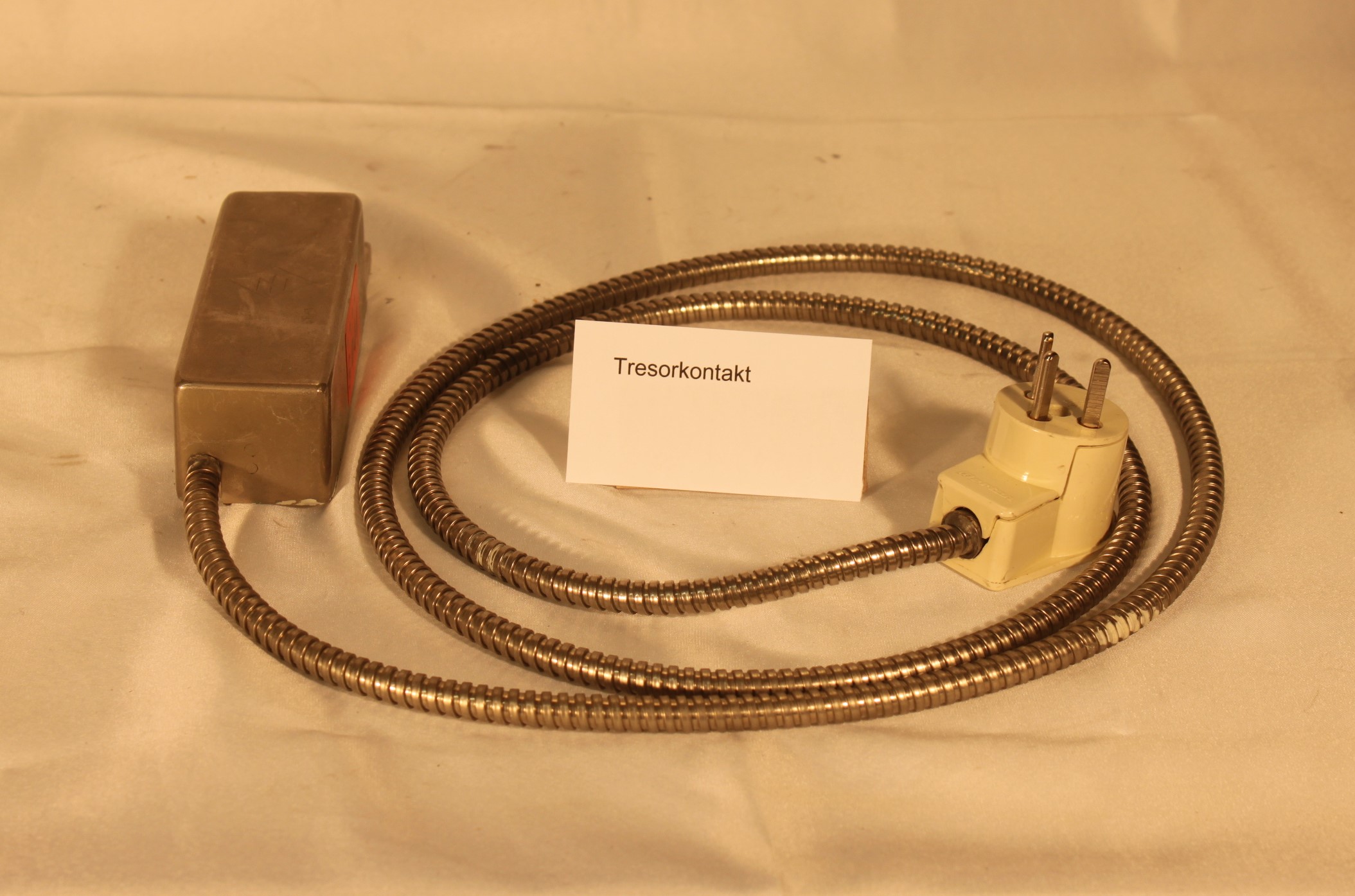

Tresorkontakt aus 1958 von RISTOW. Er gilt als Vorläufer der modernen Körperschallmelder.
Montageanleitung für den Tresorkontakt
Link zu montage_hist_tk.pdf

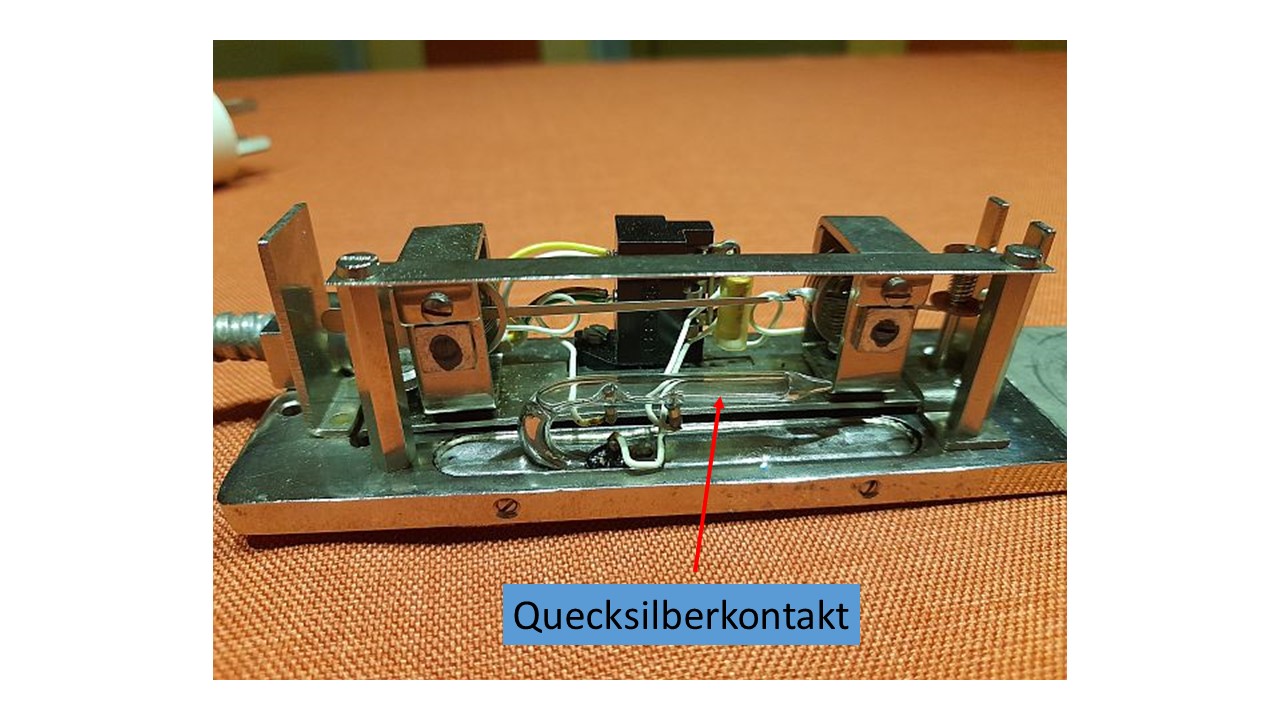

Melder geöffnet. Blick auf den Quecksilberkontakt (Wärmesensor)

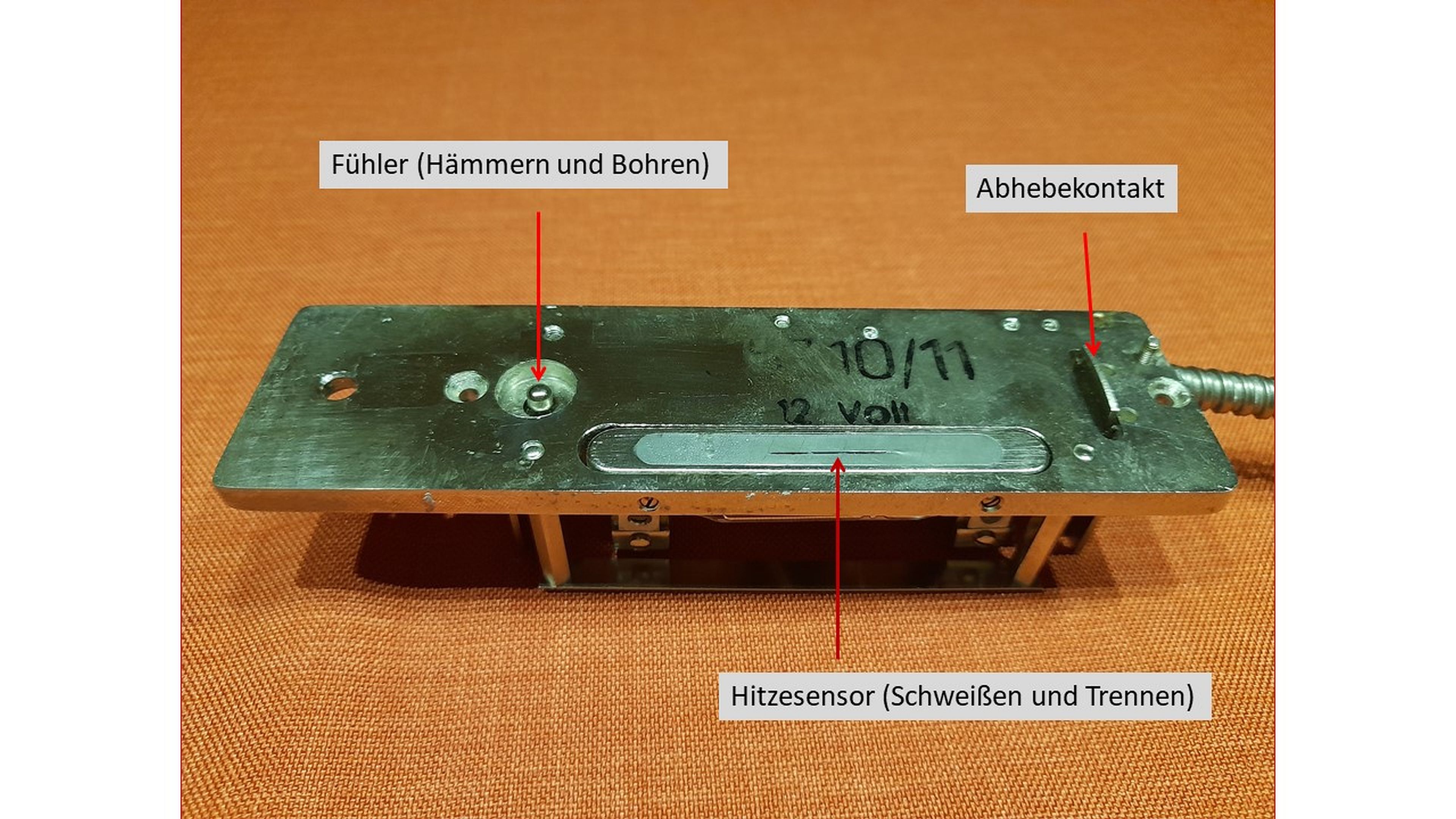

Blick auf die Unterseite (Montageplatte mit den Fühlern)
Sicht von oben (im Detail ist der auf Federn gelagerte Erschütterungskontakt zu erkennen)

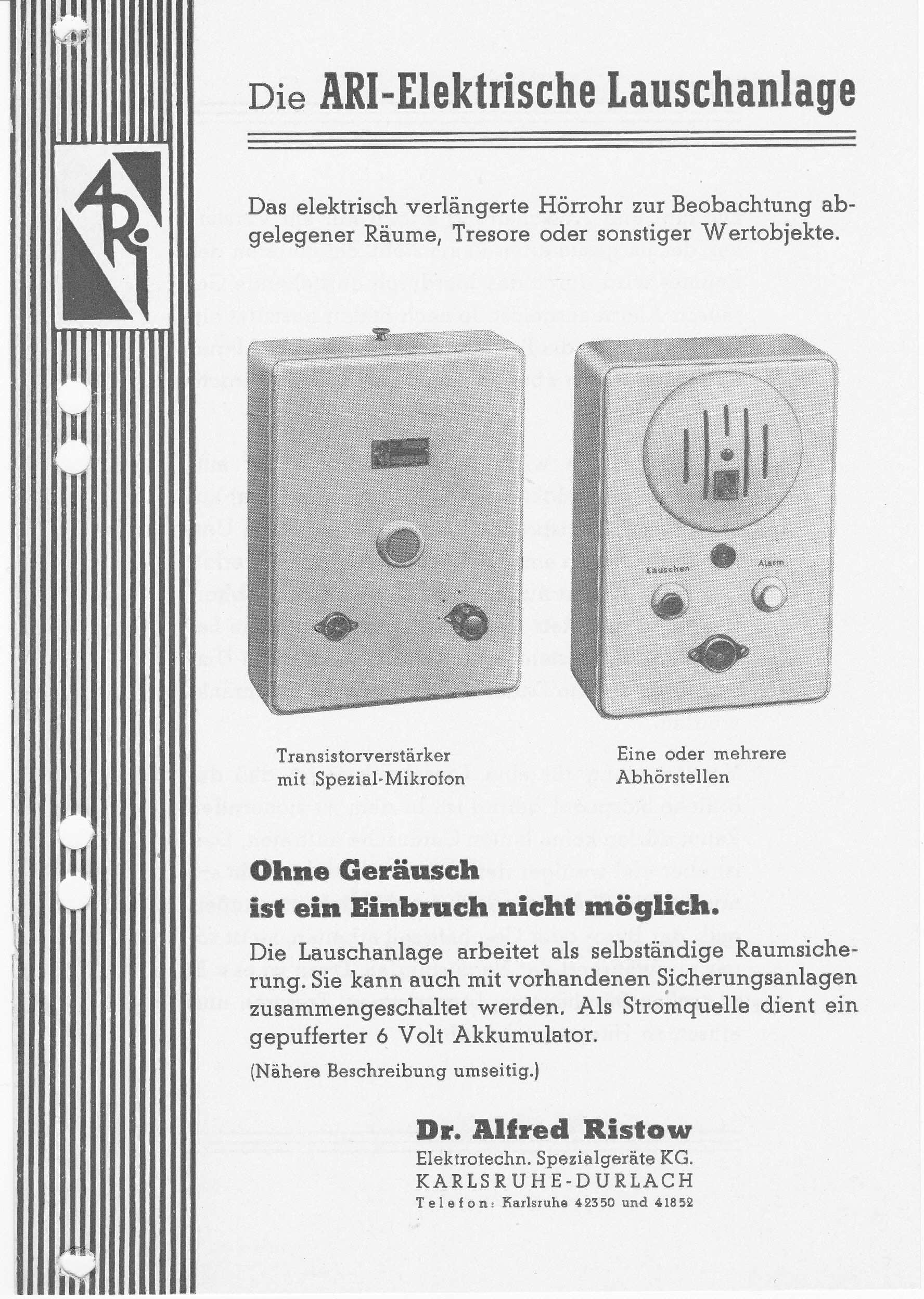

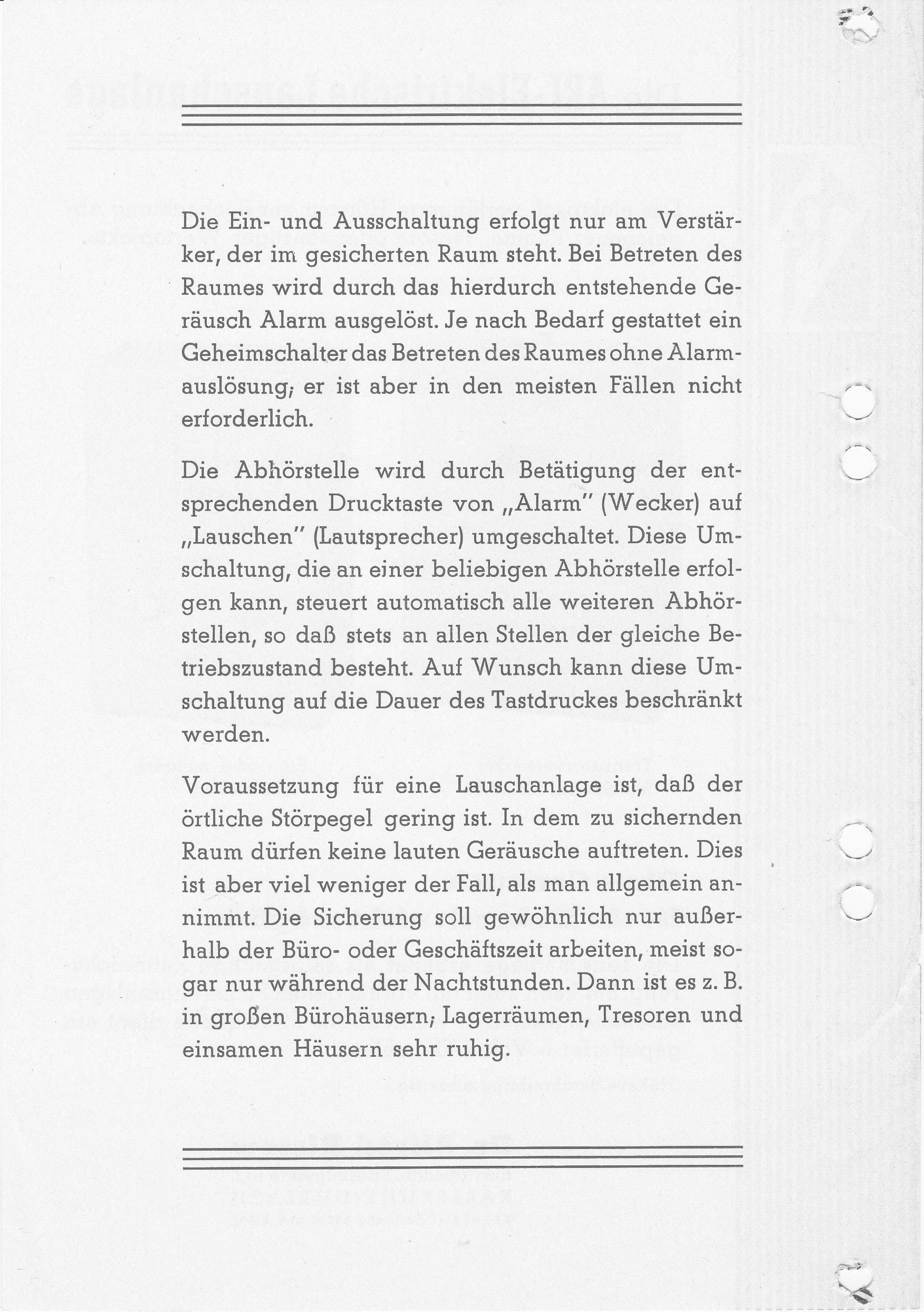

ARI-Elektrische Lauschanlage für z.B. Tresorräume aus ca. 1960:

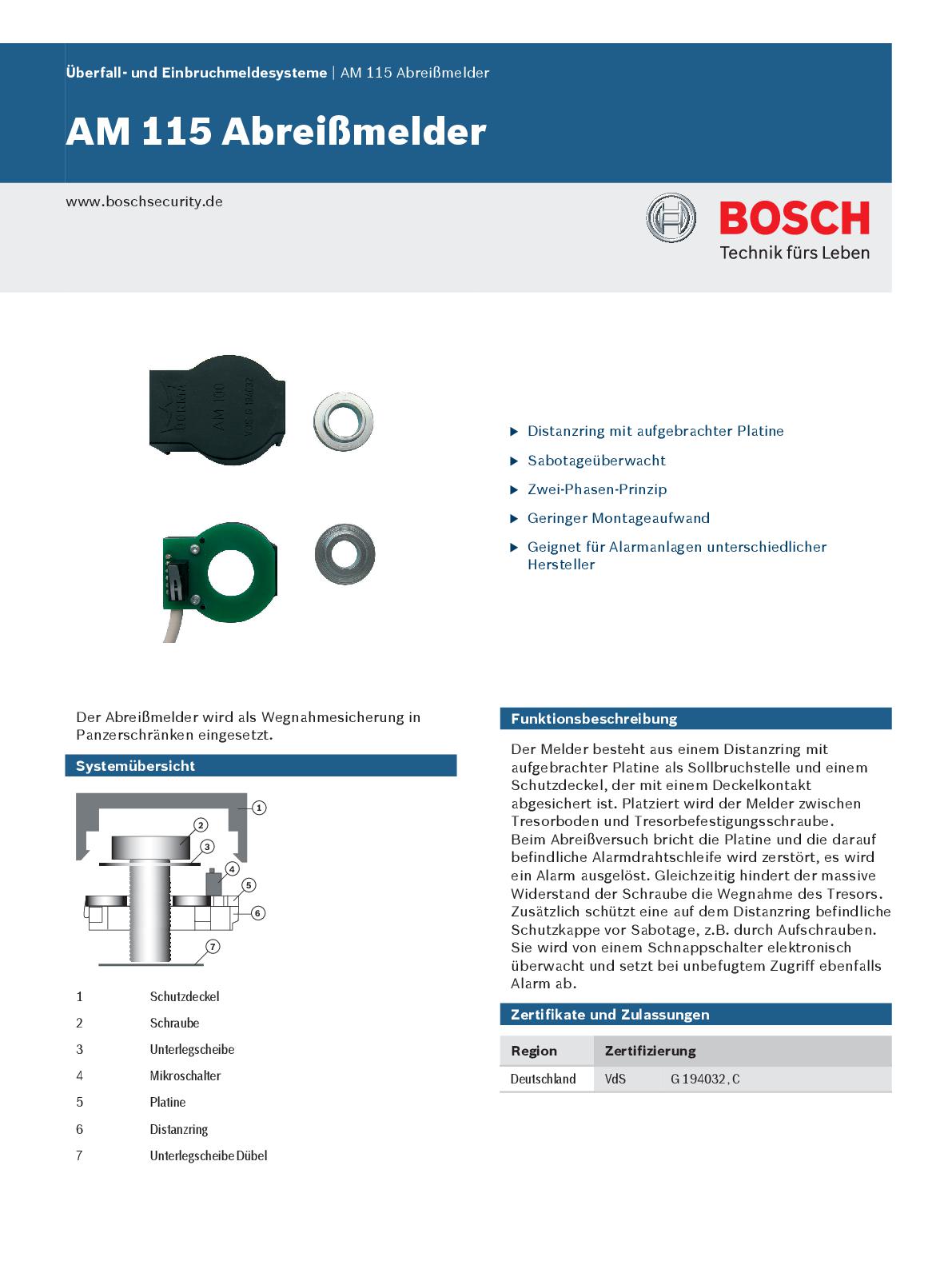

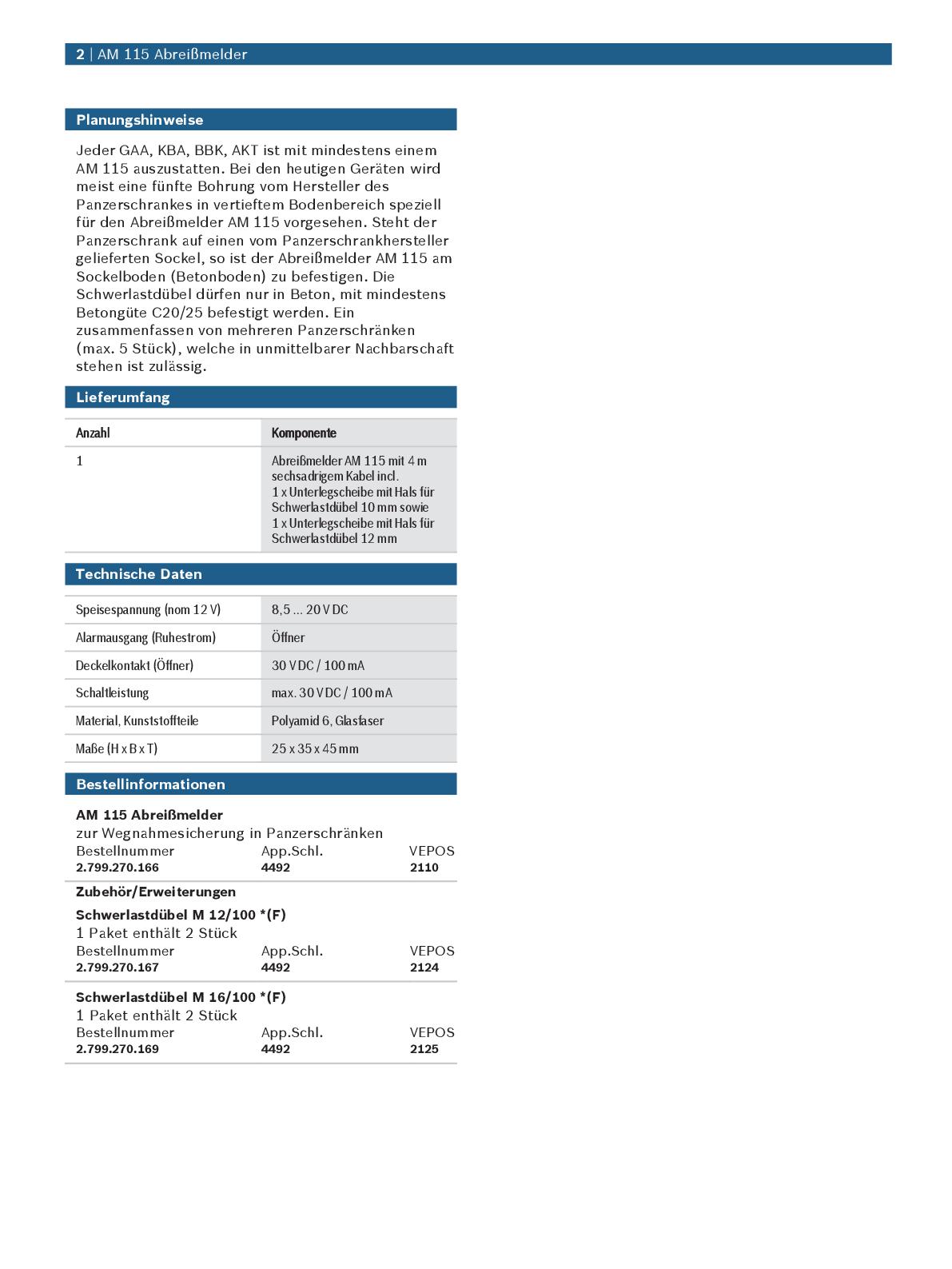

Abreißmelder für Geldautomaten

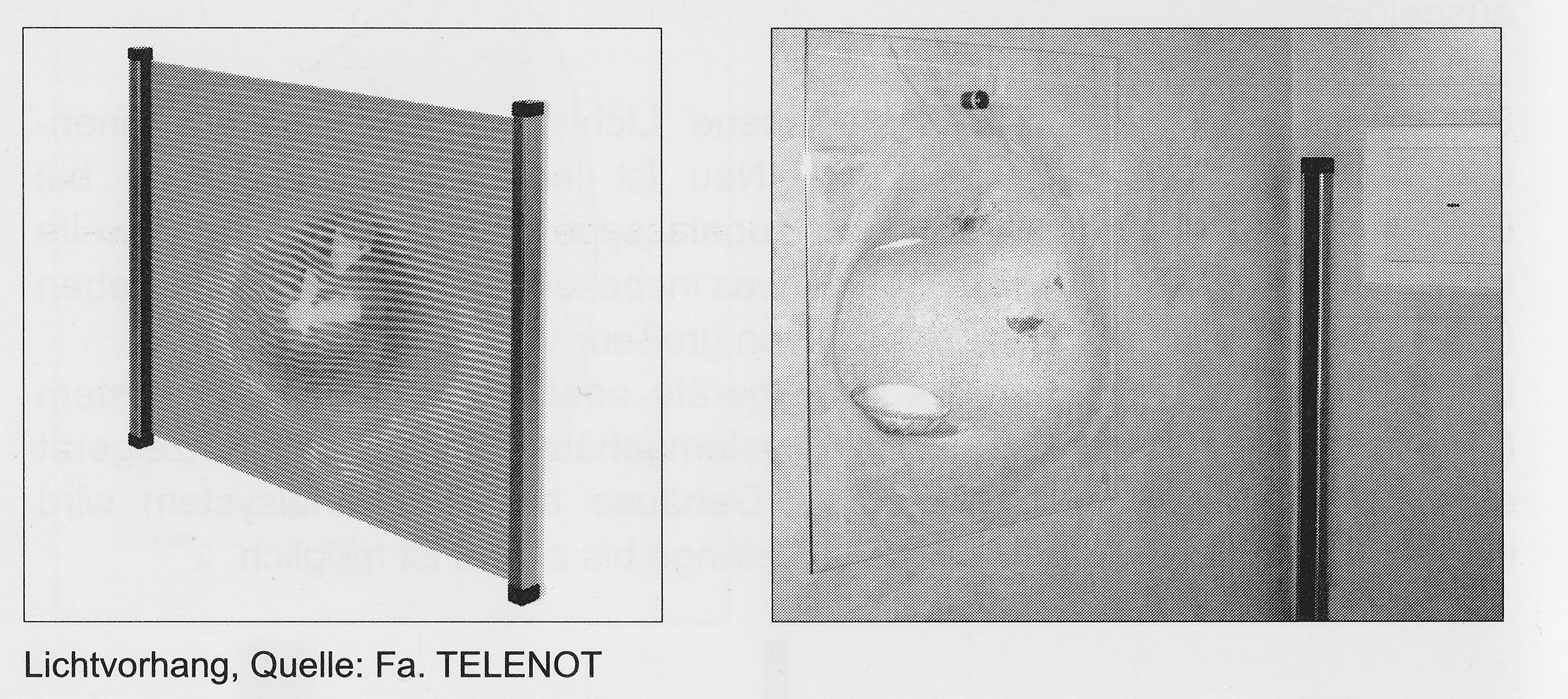

Lichtvorhang von Telenot
Lichtvorhang
Dieser Melder wird vorwiegend für Durchgriffsüberwachung eingesetzt.
Körperschallmelder für Geldautomaten (GAA, KBA) Nachtresore, Elemente-Tresore, etc.

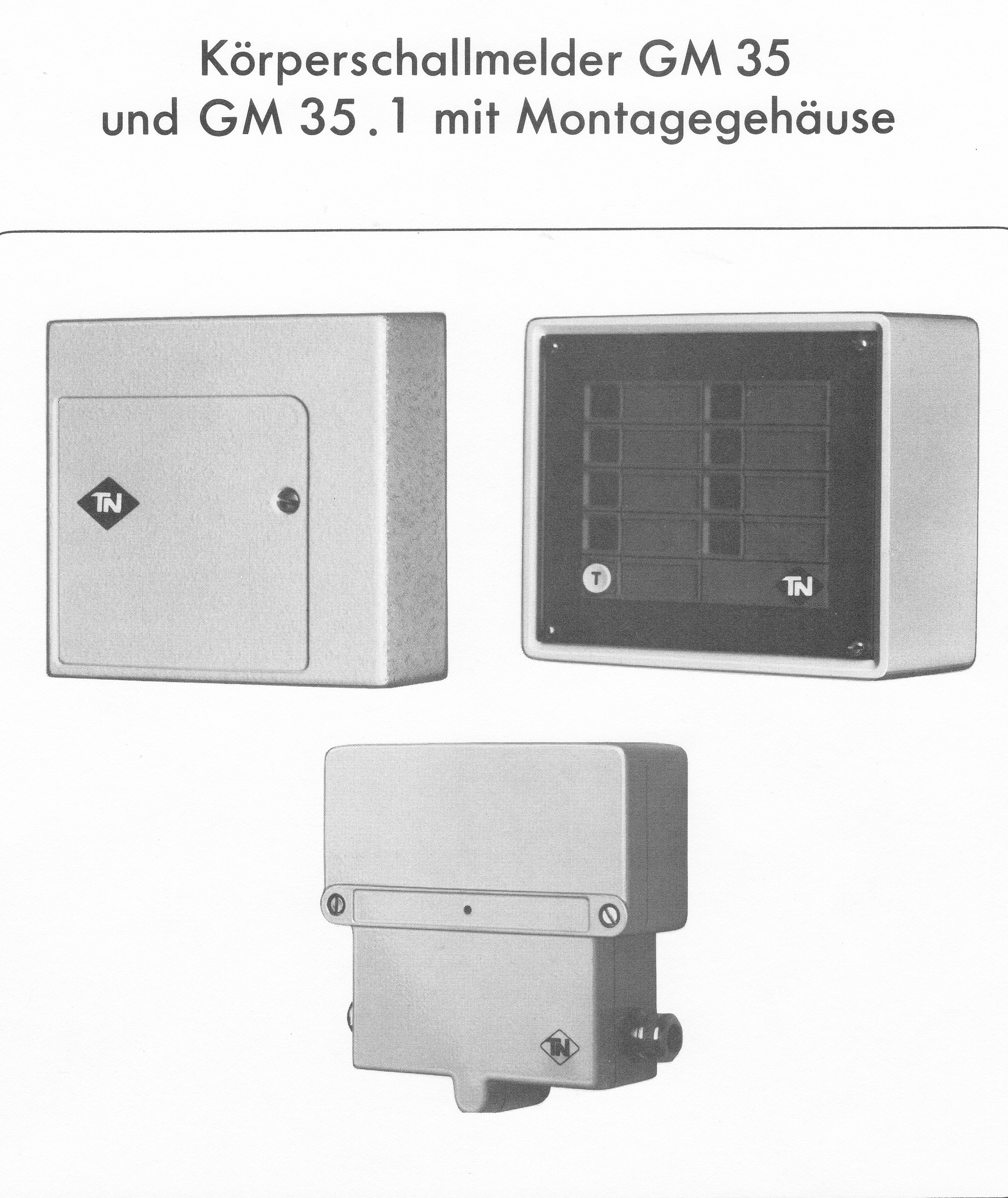

Körperschallmelder GM 35 und GM 35.1
-Einsatz ca. 1985-
Produktinformation PI - 34.33b Körperschallmelder GM 35 (Okt. 1985):
Link zu pi_gm_35.pdf

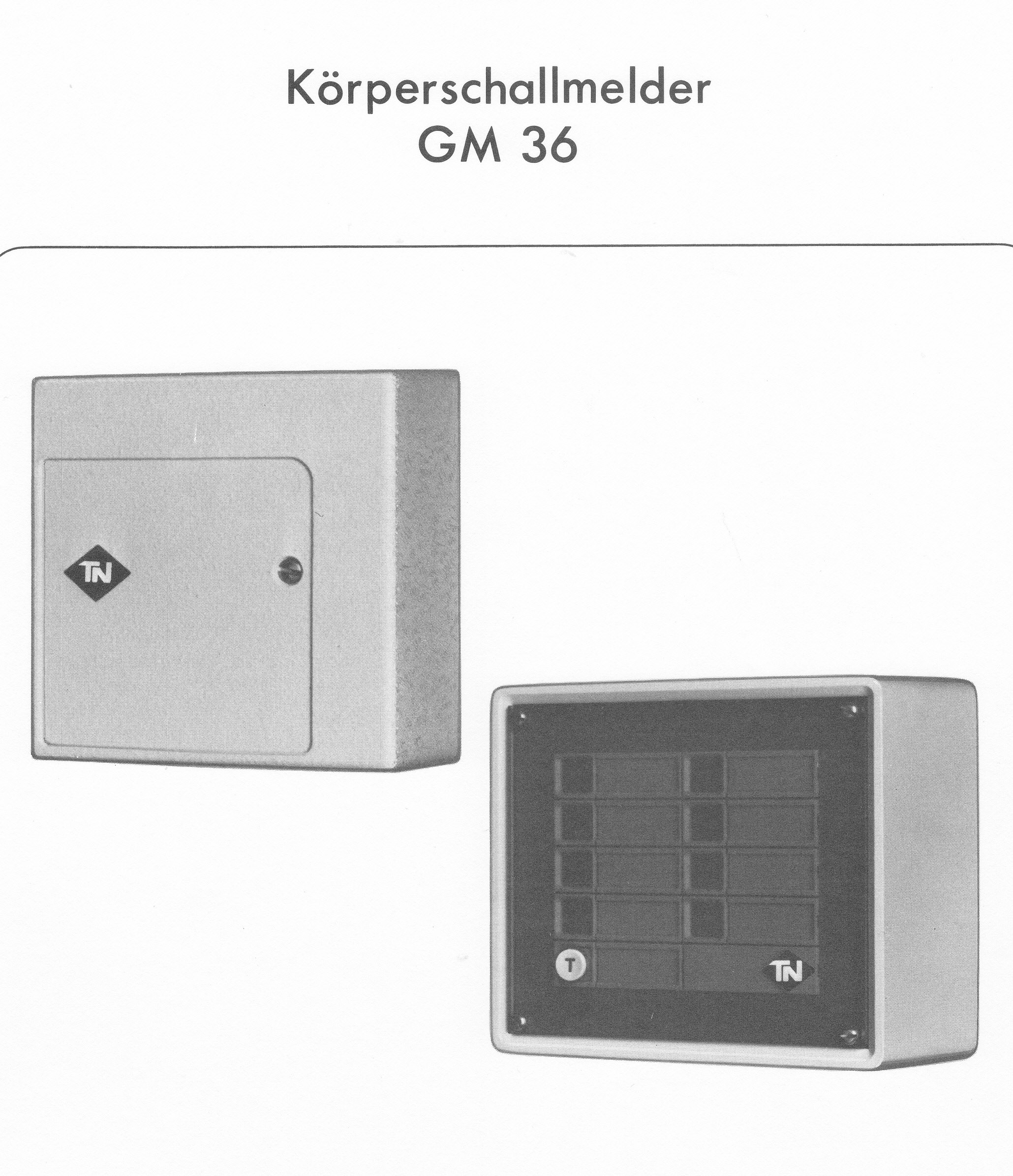

Körperschallmelder GM 36
-Einsatz ca. 1988-
Produktinformation PI - 34.33c Körperschallmelder GM 36 (März 1988):
Link zu pi_gm_36.pdf

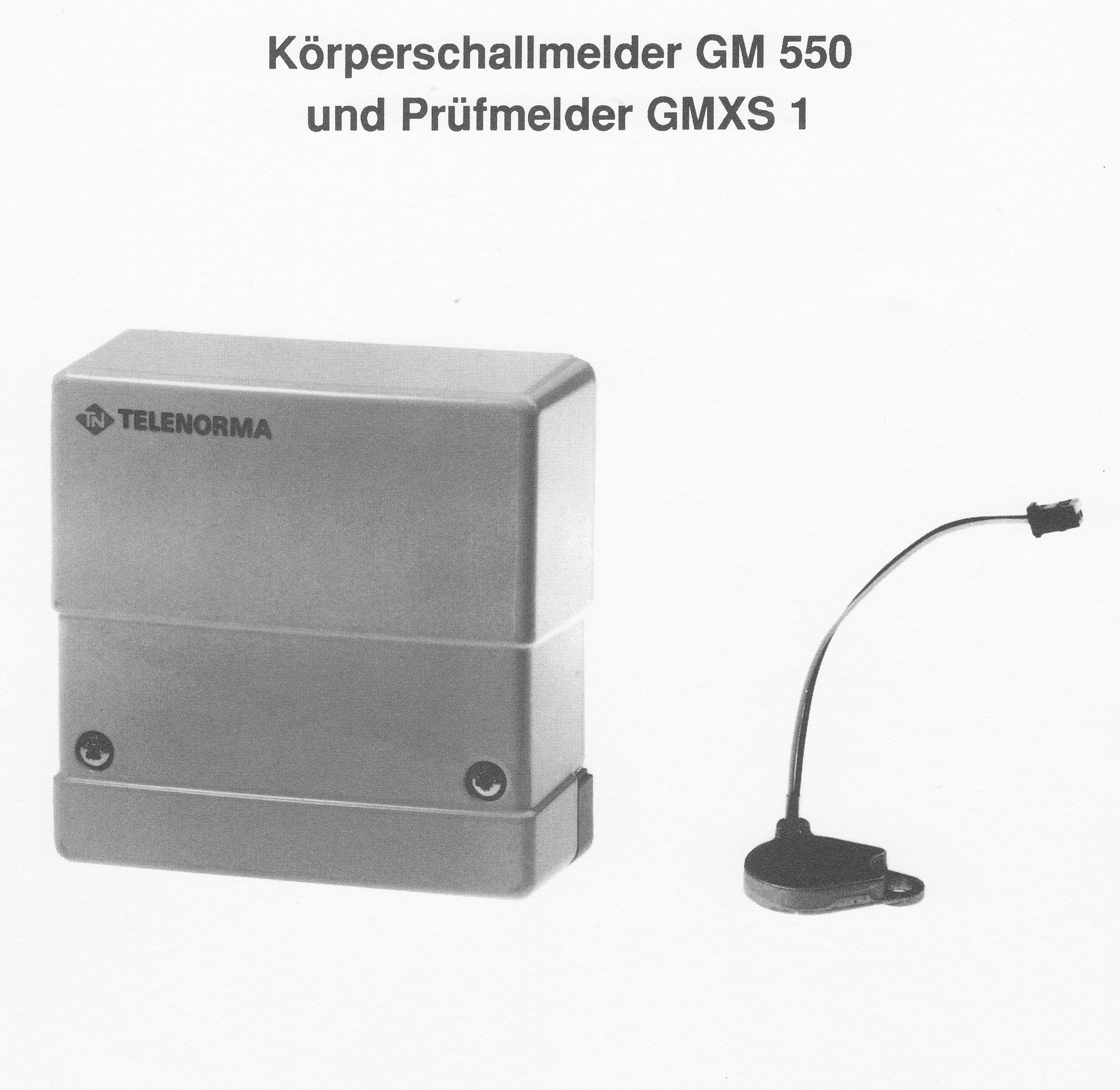

Körperschallmelder GM 550
-Einsatz ca. 1994-
Produktinformation PI - 34.33d Körperschallmelder GM 550 (Apr. 1994):
Link zu pi_gm_550.pdf

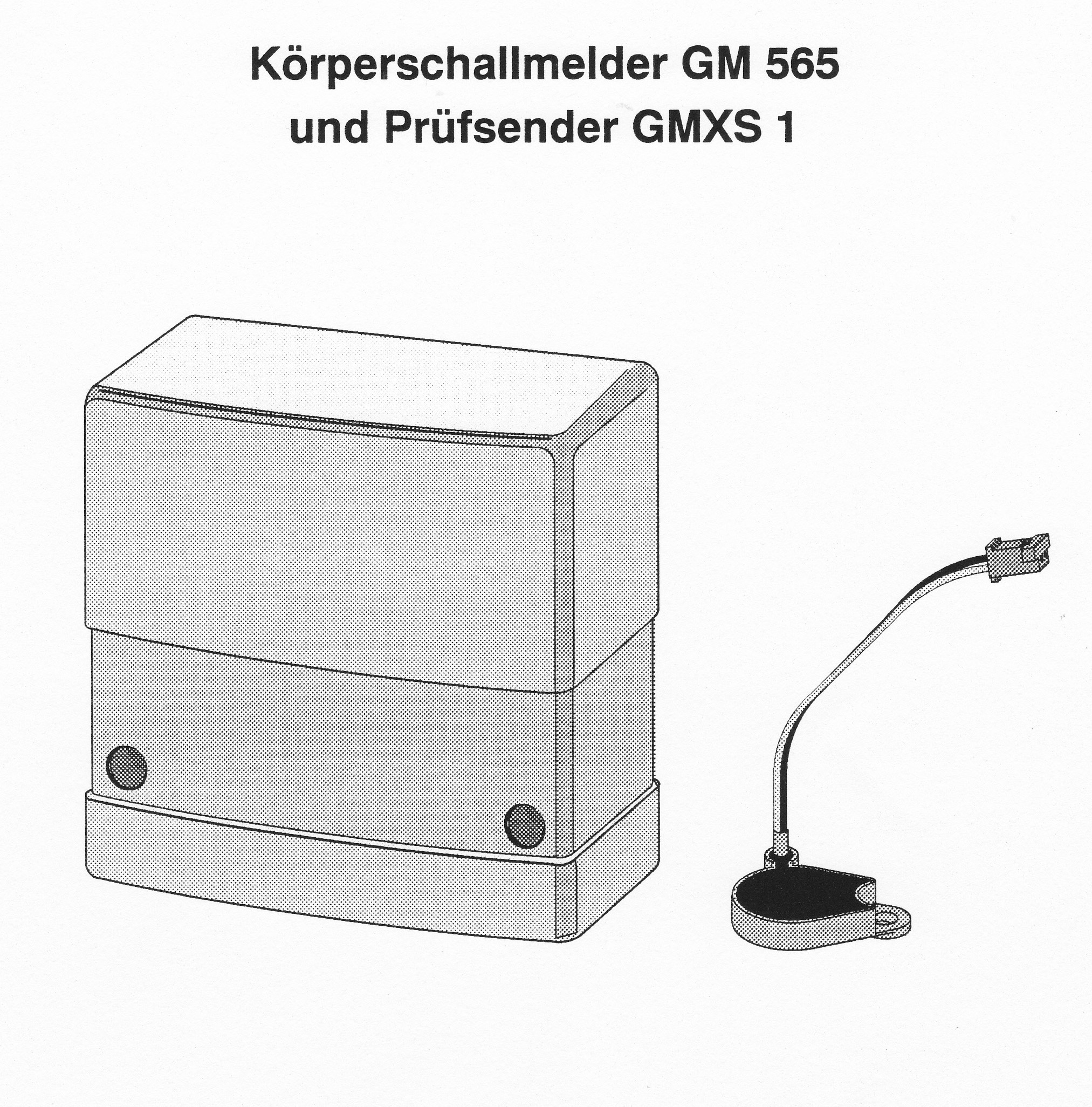

Körperschallmelder GM 565
-Einsatz ca. 1996-
Produktinformation PI - 34.33e Körperschallmelder GM 565 und Prüfsender GMXS 1 (Jul. 1996):
Link zu pi_gm_565.pdf

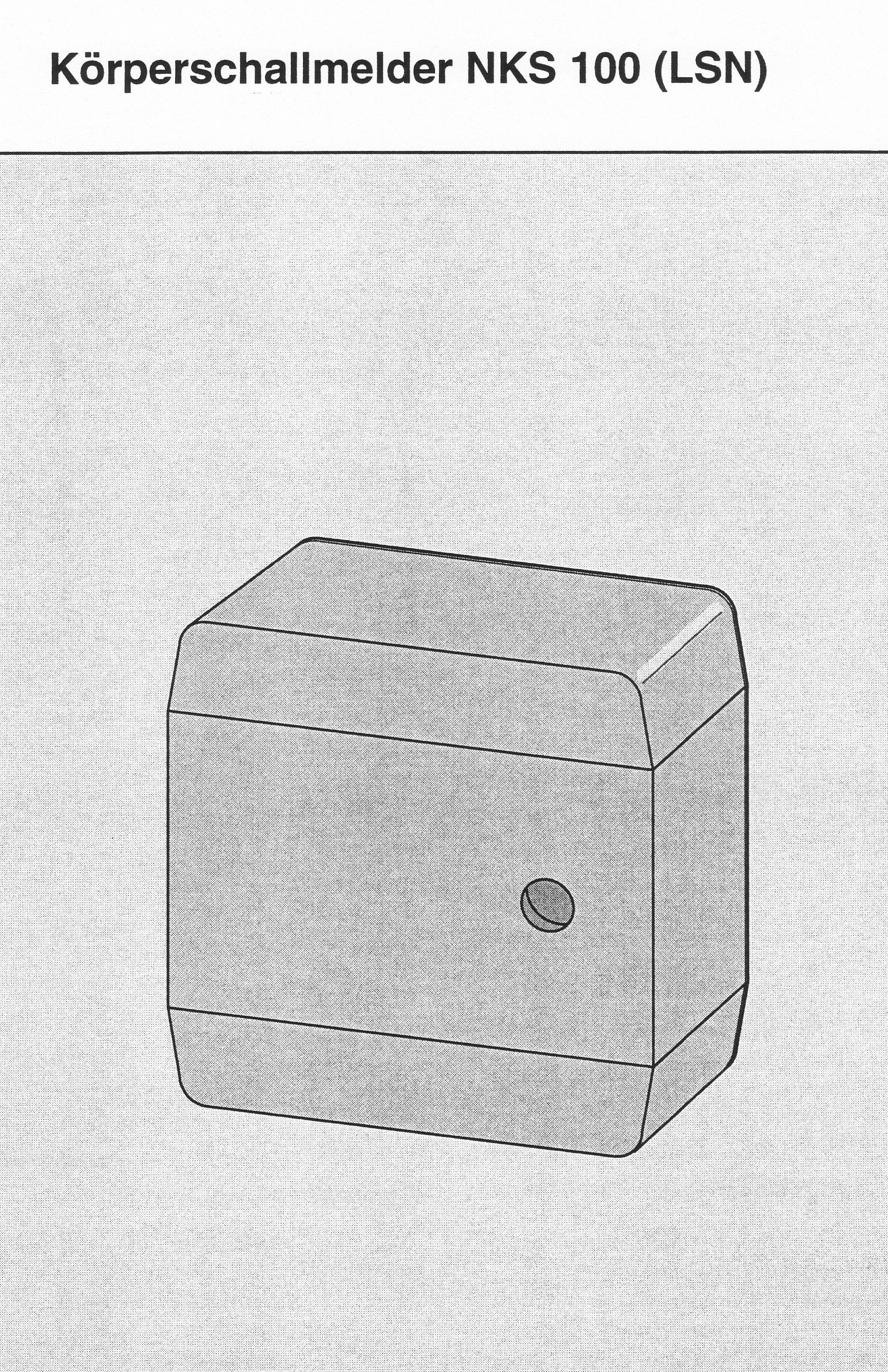

Körperschallmelder NKS 100 LSN
-Einsatz ca. 1996-
Der Einsatz der Melder NKS 100 erfolgt in Verbindung mit dem Lokalen Sicherheitsnetzwerk LSN. Der LSN-Anteil ist im Melder integriert.
Produktinformation PI - 34.05c Körperschallmelder NKS 100 LSN (Okt. 1996):
Link zu pi_nks_100_lsn.pdf
