Wählgeräte und andere Alarmierungseinrichtungen
Historischer Tonband-Rufautomat
Fabrikat Rode Melder, Hamburg
-Einsatz ab ca. 1960-
Aus TN-Unterlagen:
Der Tonband-Rufautomat ist ein Signalgeber, der an Stelle eines gleichförmigen Signals (Glocken, Hupen) über Lautsprecher einen zweckbestimmten Text liefert, für Überfallanlagen z.B. „Hilfe Überfall“ oder dergleichen.
Er kann an Stelle des Endrelais N bei örtlichen Alarmanlagen eingesetzt werden.
Beschreibung zur Anschaltung des Tonband-Rufautomat:
Link zu tonb_ruf.pdf
Wählgeräte AWAG, AWUG
Anschließen von Fernsprechapparaten und privaten Zusatzeinrichtungen (FTZ 386 R 1):
Link zu ftz_386_r1.pdf
AWAG ATN 1 bis ATN 3
Fabrikat Zettler
-Einsatz ab ca. 1965-
Bedienungsanleitung ATN 1, ATN 2 und Störungsmelder ATN 3:
Link zu bed_anl_atn.pdf
AWAG ATN-C1, ATN-C2 und ATN-C3
Fabrikat Zettler
-Einsatz ab ca. 1983-
Produktinformation PI-38.70 Automatischer Telefonnotruf-Computer ATN-C (Jun. 83):
Link zu pi_atn-c.pdf
AWAG T 502 und T 502 Q
Fabrikat Telenot
-Einsatz ab ca. 1983-
Produktinformation PI-38.71 Automatische Wähl- und Ansagegeräte T 502 und T 502 Q (Aug. 84):
Link zu pi_t_502_q.pdf
AWAG T 7002 Q
Fabrikat Telenot
-Einsatz ab ca. 1989-
Beschreibung Automatisches Wähl- und Ansagegerät T 7002 Q (Aug. 89):
Link zu beschr._7002_q.pdf
AWUG T 7008 D
Fabrikat Telenot
-Einsatz ab ca. 1992-
Produktinformation PI-38.29 AWUG T 7008 D (Jan. 98):
Link zu pi_awug_7008.pdf
AWUG AT 2000 Analog
-Einsatz ab ca. 1998-
Produktinformation PI - 38.27a AWUG Alarmtransceiver AT 2000 Analog (März 2001): pi_at_2000_a.pdf

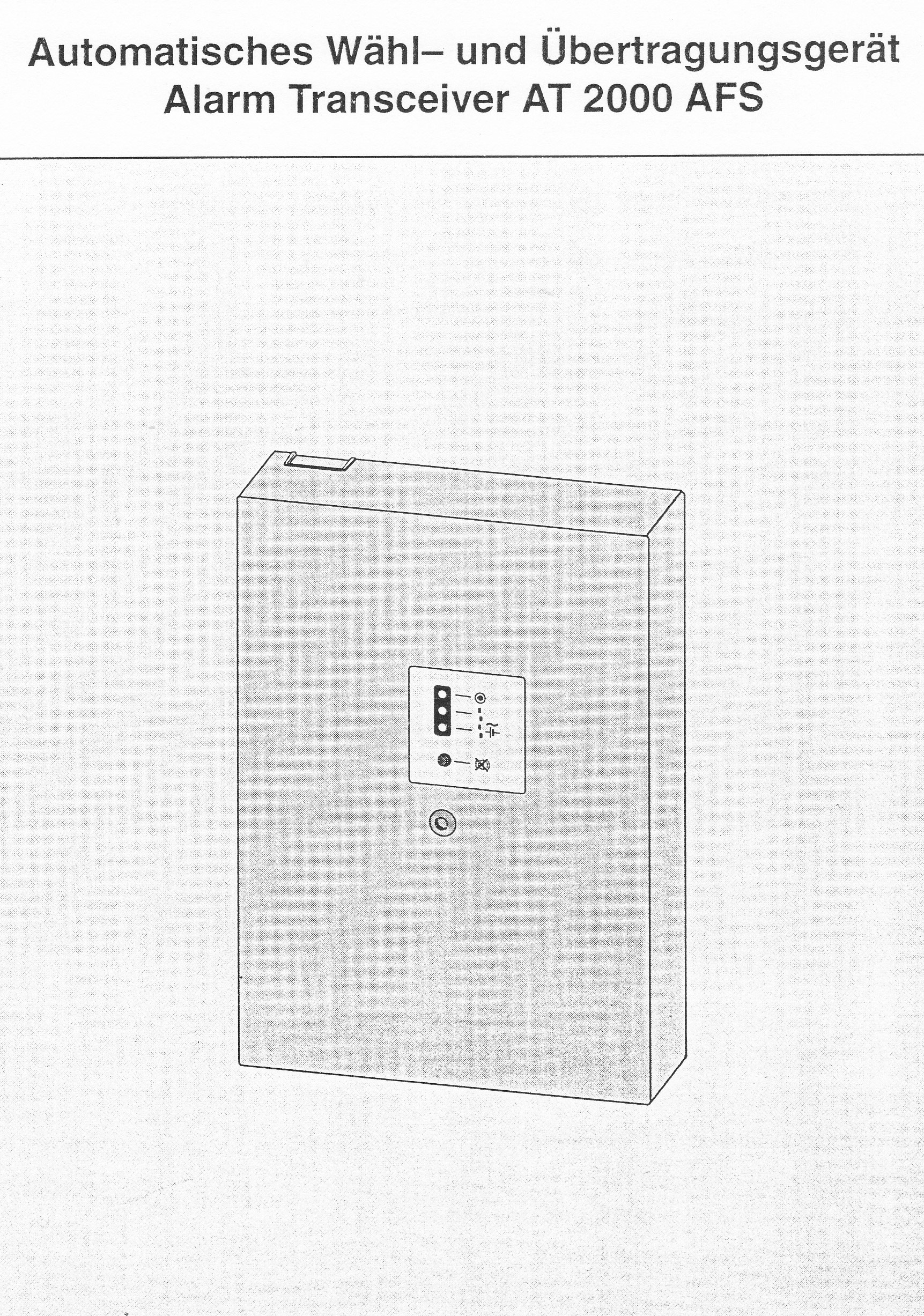

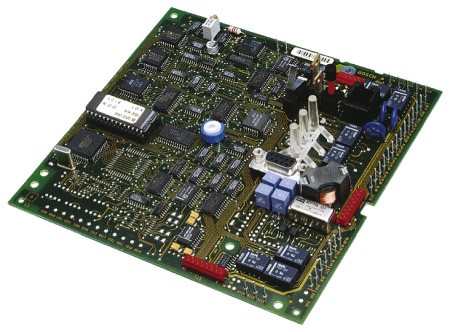

Nachfolgendes Bild zeigt die Einbauversion des AT 2000 Analog:
AWUG AT 2000 AFS
-Einsatz ab ca. 1998-
Besondere Merkmale: das AWUG ist anrufbar und kann ferngesteuert werden.
Produktinformation PI-38.27b AWUG Alarmtransceiver AT 2000 AFS (März 2001):
AWUG AT 2000 ISDN
-Einsatz ab ca. 1998-
Produktinformation PI-38.27c AWUG Alarmtransceiver AT 2000 ISDN (Mai 98):
AWUG AT 2000 TSN ISDN So
-Einsatz ab ca. 1998-
Produktinformation PI-38.27d AT 2000 TSN ISDN So (Febr. 98):
Link zu pi_at_2000_tsn_isdn.pdf
Externsignalgeber
220V-Sirene
-Einsatz ab ca. 1960-
Das Bild zeigt eine 220V-Sirene als akustischen Signalgeber. Dazu gab es auch ein entspr. Schutzdach oder ein überwachtes Sirenenschutzgehäuse.
Die Zeitbegrenzung des akustischen Alarms erfolgte durch einen sog. Alarmzeitschalter.
Alarmzeitschalter
-Einsatz ab ca. 1960-
Der Alarmzeitschalter war dem Signalgeber vorgeschaltet und begrenzte den akustischen Alarm auf die gesetzlich vorgeschriebene Maximalzeit. In der Regel waren das 3 Minuten.
Bei den modernen akustischen SG geschah die Zeitbegrenzung entweder in der Einbruchmelderzentrale oder im
Signalgeber selbst.
Externsignalgeber ESG - A/O
-Einsatz ab ca. 1994-
Produktinformation PI-38.40a Externsignalgeber ESG - A/O (Jul. 95):
Link zu pi_esg-a_o.pdf
Externsignalgeber BES
-Einsatz ab ca. 1996-
Produktinformation PI-38.40b Bosch-Extern-Signalgeber BES (Sept. 96):
Link zu pi_bes.pdf
Internsignalgeber
Akustischer Signalgeber (sog. Berliner Wecker)
-Einsatz ab ca. 1960-
Gleichstromwecker 12V mit Abhebekontakt (im Fachjargon: Berliner Wecker). Eingesetzt vorwiegend innerhalb des Sicherungsbereiches.
Internsignalgeber MS 1
-Einsatz ab ca. 1992-
Produktinformation PI-38.39a Internsignalgeber MS 1 (Okt. 92):
Link zu pi_ms_1.pdf
Akustischer Signalgeber B/SE 24
-Einsatz ab ca. 1997-
Produktinformation PI-38.37a Universeller Signalgeber B/SE 24 (Mai 97):
Link zu pi_b_se_24.pdf
Akustischer Signalgeber SG 100
-Einsatz ab ca. 1998-
Produktinformation PI-38.37a Akustischer Signalgeber SG 100 (Dez. 98):
Link zu pi_sg_100.pdf
